新型面板灯的制作方法

本实用新型涉照明领域，特别涉及新型面板灯。

背景技术：

目前市场上内外圈面板灯的面环采用光面实心的面环，对外圈亚克力不能起固定作用，在运输、晃动过程容易对光源造成损坏；照明存在暗区，有暗影光斑，光线存在折射障碍；同时面环款形单一，不具备灯饰照明本身应具有的装饰美感，应用环境受限。

技术实现要素：

本实用新型的目的在于克服现有技术中所存在的上述不足，提供新型面板灯。

为了实现上述实用新型目的，本实用新型提供了以下技术方案：

新型面板灯，包括纳米导光板、SMD光源、镂空纹压铸铝面环、凸纹弧形亚克力板、底板，镂空纹压铸铝面环设置有镂空纹孔，凸纹弧形亚克力板与镂空纹孔凹凸卡合，镂空纹压铸铝面环罩在底板上，镂空纹压铸铝面环与底板构成无障碍折射发光区；镂空纹孔为装饰性镂空纹孔，凸纹弧形亚克力板的材质为半透明亮面亚克力。

作为优选地，上述装饰性镂空纹孔为几何镂空纹孔或镂空花纹纹孔。

与现有技术相比，本实用新型的有益效果：本实用新型的新型面板灯结构设置合理，镂空纹压铸铝面环作为外圈与凸纹弧形亚克力板通过镂空纹孔凹凸卡合连接，起固定作用，避免镂空纹压铸铝面环作为外圈晃动损坏SMD光源，不会因为运输等晃动造成损坏；本实用新型面板灯在使用时，SMD光源无折射障碍。本实用新型外圈照明发光效果均匀通透，无暗区，无暗影光斑，整个外圈发光区晶莹通透、线条圆滑流畅；本实用新型设置的镂空纹压铸铝面环，其发光装饰纹更具有灯饰装饰美感效果，在应用空间里美观大方，使得本实用新型面板灯的实用性与装饰性得到充分的体现。

附图说明：

图1为本实用新型的新型面板灯平面结构示意图；

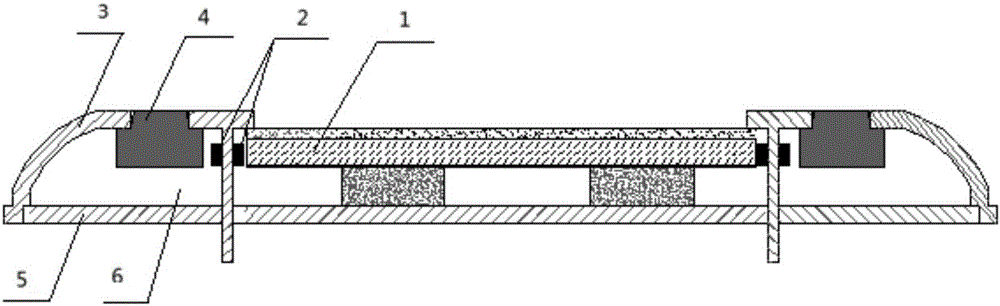

图2为本实用新型的新型面板灯截面结构示意图。

具体实施方式

下面结合具体实施方式对本实用新型作进一步的详细描述。但不应将此理解为本实用新型上述主题的范围仅限于以下的实施例，凡基于本实用新型内容所实现的技术均属于本实用新型的范围。

参照图1，新型面板灯，包括纳米导光板1、SMD光源2、镂空纹压铸铝面环3、凸纹弧形亚克力板4、底板5，镂空纹压铸铝面环3设置有镂空纹孔，凸纹弧形亚克力板4与镂空纹孔凹凸卡合，镂空纹压铸铝面环3罩在底板5上，镂空纹压铸铝面环3与底板5构成无障碍折射发光区6；镂空纹孔为装饰性镂空纹孔，凸纹弧形亚克力板4的材质为半透明亮面亚克力；装饰性镂空纹孔为几何镂空纹孔。本例所述半透明亮面亚克力又称半透明镜面亚克力。
