一种葫芦型LED球泡灯的制作方法

本实用新型涉及照明灯具结构领域，尤其涉及一种葫芦型LED球泡灯。

背景技术：

随着LED灯具的普及，人们对灯具的使用要求也越来越多，目前市面上的LED灯具由于结构设计的问题，灯具结构及形状较为单调、散热结构复杂，因此导致目前的灯具外观不够新颖，散热也不够充分，存在较大的缺陷，急需改进。

技术实现要素：

本实用新型的目的是提供一种结构设计新颖、散热良好，外观美观的葫芦型LED球泡灯。

本实用新型提供的一种葫芦型LED球泡灯，包括灯座和灯罩，所述灯座设有灯头和灯壳，所述灯头和灯壳相连接，所述灯壳为弧面的锥形结构；所述灯座还设有第一连接部；所述灯罩为葫芦型结构，包括柱形结构和椭圆结构，所述椭圆结构为中间大，两端小的葫芦结构，所述椭圆结构的上端与所述柱形结构连接；所述灯罩设有第二连接部；所述LED球泡灯还包括发光体；所述发光体与灯座固定连接；所述第一连接部与第二连接部配合连接后，所述灯座和灯罩固定连接，所述灯罩罩住所述发光体。

进一步的是，所述灯座上还设有若干个对流槽，用于散热，所述若干个对流槽为对称设置。

进一步的是，所述灯罩上还设有若干个散热孔。

进一步的是，所述散热孔位于所述椭圆结构下端的中心位置。

进一步的是，所述发光体上设有若干倾斜排列的灯珠。

进一步的是，所述第一连接部与第二连接部通过螺纹配合连接。

本实用新型实施例中的葫芦型LED球泡灯，设有灯座和灯罩，在灯座上设有第一连接部；本实用新型的灯罩为葫芦型结构，包括柱形结构和椭圆结构，椭圆结构为中间大，两端小的葫芦结构，在灯罩上设有第二连接部；第一连接部与第二连接部配合连接后，所述灯座和灯罩固定连接，LED灯具的发光体置于灯罩内。因此，本实用新型实施例的LED球泡灯结构设计新颖、散热良好，外观美观，实用性强。

附图说明

为了更清楚地说明本实用新型的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型实施例的一些附图，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的一种葫芦型LED球泡灯的实施例的结构示意图；

图2为本实用新型的一种葫芦型LED球泡灯的实施例的发光体的结构示意图；

图3为本实用新型的一种葫芦型LED球泡灯的实施例的散热孔的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示，为本实用新型的一种葫芦型LED球泡灯的实施例的结构示意图；本实施例的葫芦型LED球泡灯，包括灯座1和灯罩2，所述灯座1设有灯头11和灯壳12，所述灯头11和灯壳12相连接，所述灯壳12为弧面的锥形结构；所述灯座1还设有第一连接部14；所述灯罩2为葫芦型结构，包括柱形结构21和椭圆结构22，所述椭圆结构22为中间大，两端小的葫芦结构，所述椭圆结构22的上端与所述柱形结构21连接；所述灯罩2设有第二连接部23。

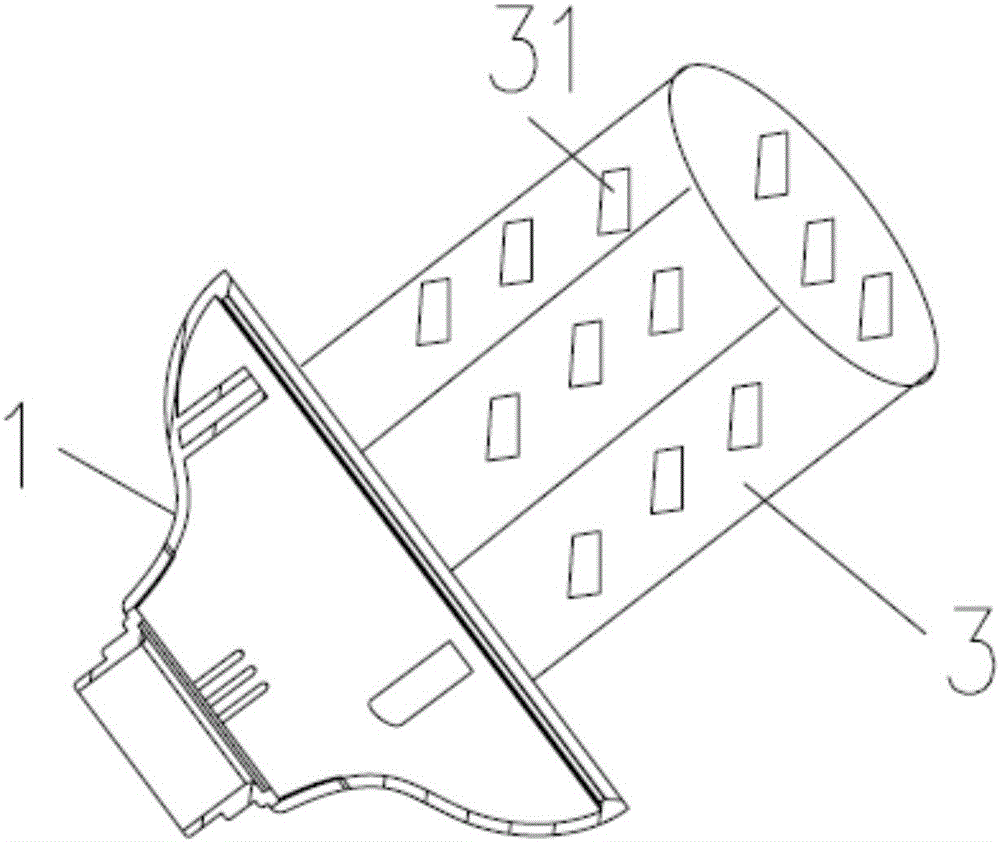

如图2所示，为本实用新型的一种葫芦型LED球泡灯的实施例的发光体的结构示意图；本实施例中，所述LED球泡灯还包括发光体3；所述发光体3与灯座1固定连接；所述第一连接部14与第二连接部23配合连接后，所述灯座1和灯罩2固定连接，所述灯罩2罩住所述发光体3,示例性的，所述发光体3上设有若干倾斜排列的灯珠31。

本实施例中，所述灯座1上还设有若干个对流槽13，用于散热，示例性的，所述灯座1上的对流槽13设计有多个，对称设置。

为便于进一步对灯罩内散热，本实施例中，所述灯罩2上还设有若干个散热孔24。示例性的，所述散热孔24位于所述椭圆结构22下端的中心位置。

本实施例中，所述第一连接部14与第二连接部23通过螺纹配合连接。

本实用新型实施例中的葫芦型LED球泡灯，设有灯座和灯罩，在灯座上设有第一连接部；本实用新型的灯罩为葫芦型结构，包括柱形结构和椭圆结构，椭圆结构为中间大，两端小的葫芦结构，在灯罩上设有第二连接部；第一连接部与第二连接部配合连接后，所述灯座和灯罩固定连接，LED灯具的发光体置于灯罩内。因此，本实用新型实施例的LED球泡灯结构设计新颖、散热良好，外观美观，实用性强。

以上所述仅为本实用新型的较佳实施例而已，并不用于限定本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
