新型LED球泡灯的制作方法

本实用新型涉及一种球泡灯，尤其是涉及一种新型LED球泡灯。

背景技术：

现有的球泡灯整体为刚性结构，利用表面的散热片通过热传递将内部热量传递至散热片上进行散热。这类球泡灯内部无法实现空气流动，内部热量排出的速度较慢，导致整个球泡灯在使用时始终处于较高的温度，使得内部构件工作环境温度持续保持高温，对内部构件损伤较大。

技术实现要素：

本实用新型主要是针对上述问题，提供一种能够实现内部空气流动、有效地提高散热效率、根据需要手动降温的新型LED球泡灯。

本实用新型的目的主要是通过下述方案得以实现的：一种新型LED球泡灯，包括灯体、散热座和电源座，散热座包括与灯体相连的定位盘和与电源座相连的定位座，定位盘和定位座之间设置有压套，压套内部设置有容气腔，压套的外壁设置有凹凸间隔的褶皱部，定位座和定位盘之间设置有导向杆，导向杆的上端与定位盘固定，导向杆的下端与定位座滑动连接，导向杆的外侧套设有复位弹簧，定位座上设置有若干个透气孔，透气孔的一端与容气腔相连通，透气孔的另一端位于定位座的侧壁上并与外界相连通。散热座包括与灯体相连的定位盘和与电源座相连的定位座，定位盘和定位座之间设置压套，压套内部形成容气腔，压套的外壁设置有凹凸间隔的褶皱部，压套为柔性材料，但自身具有定型能力，当压头不受力时，褶皱部展开对定位盘和灯体支撑。当定位盘受到轴向压力时，定位盘朝向定位座的方向移动并压缩压套的褶皱部，同时利用定位盘带动导向杆轴向移动，在移动过程中，导向杆能够对定位盘导向，使定位盘和定位座始终处于同轴状态。当定位盘靠近定位座时，压缩复位弹簧，容气腔内的高温气体受到压缩并沿着透气孔排出到定位座外部。当定位盘受力取消时，复位弹簧带动定位盘复位并远离定位座，压套的褶皱部展开，容气腔的体积增大，将外部温度相对较低的空气沿着透气孔吸入容气腔。整个球泡灯的散热座能够受到压缩变形，而且在变形和复位过程中实现空气流动，将内部热空气排出，将外部冷空气吸入，实现内部降温。

作为优选，所述的定位座的轴线处设置定位孔，定位孔底部设置有弹片，弹片底部设置有弹簧，弹片顶部设置有与导向杆底面抵接的接触头。定位座的轴线处设置定位孔，利用定位孔对导向杆导向，在定位孔设置弹片，当导向杆轴向移动时对弹片施加压力，弹片压缩弹簧，利用弹簧对弹片调节，使弹片上的接触头始终与导向杆的底端接触。

作为优选，所述的褶皱部的断面呈圆台状。褶皱部的断面呈圆台状，圆台状的压套更容易压缩和复位，而且能够储存更多的空气来实现空气流动。

因此，本实用新型的新型LED球泡灯具备下述优点：当定位盘受到轴向压力时，定位盘朝向定位座的方向移动并压缩压套的褶皱部，同时利用定位盘带动导向杆轴向移动，在移动过程中，导向杆能够对定位盘导向，使定位盘和定位座始终处于同轴状态。当定位盘靠近定位座时，压缩复位弹簧，容气腔内的高温气体受到压缩并沿着透气孔排出到定位座外部。当定位盘受力取消时，复位弹簧带动定位盘复位并远离定位座，压套的褶皱部展开，容气腔的体积增大，将外部温度相对较低的空气沿着透气孔吸入容气腔。整个球泡灯的散热座能够受到压缩变形，而且在变形和复位过程中实现空气流动，将内部热空气排出，将外部冷空气吸入，实现内部降温。

附图说明

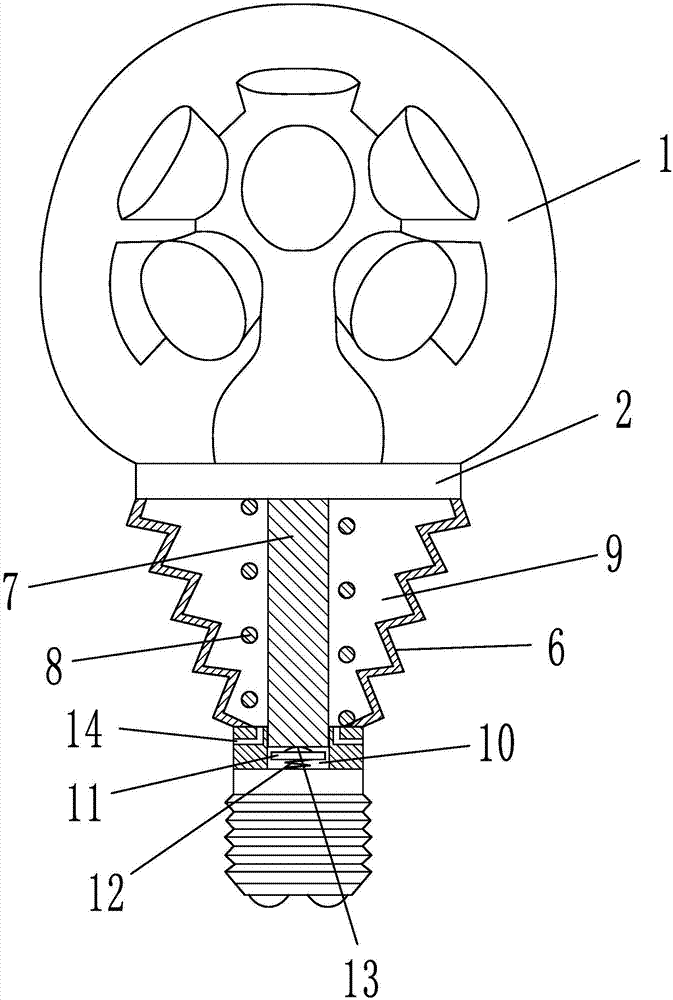

附图1是本实用新型的一种结构示意图；

附图2是本实用新型的断面剖视图；

附图3是本实用新型压缩状态的结构示意图。

图示说明：1-灯体，2-定位盘，3-压套，4-定位座，5-电源座，6-褶皱部，7-导向杆，8-复位弹簧，9-容气腔，10-定位孔，11-弹片，12-弹簧，13-接触头，14-透气孔。

具体实施方式

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

实施例1：如图1、2所示，一种新型LED球泡灯，包括灯体1、散热座和电源座5，散热座包括与灯体相连的定位盘2和与电源座相连的定位座4，定位盘和定位座之间设置有压套3，压套内部设置有容气腔9，压套的外壁设置有凹凸间隔的褶皱部6，定位座和定位盘之间设置有导向杆7，导向杆的上端与定位盘固定，导向杆的下端与定位座滑动连接，导向杆的外侧套设有复位弹簧8，定位座上设置有若干个透气孔14，透气孔的一端与容气腔相连通，透气孔的另一端位于定位座的侧壁上并与外界相连通。定位座的轴线处设置定位孔10，定位孔底部设置有弹片11，弹片底部设置有弹簧12，弹片顶部设置有与导向杆底面抵接的接触头13。褶皱部的断面呈圆台状。

散热座包括与灯体相连的定位盘和与电源座相连的定位座，定位盘和定位座之间设置压套，压套内部形成容气腔，压套的外壁设置有凹凸间隔的褶皱部，压套为柔性材料，但自身具有定型能力，当压头不受力时，褶皱部展开对定位盘和灯体支撑。当定位盘受到轴向压力时，定位盘朝向定位座的方向移动并压缩压套的褶皱部，同时利用定位盘带动导向杆轴向移动，在移动过程中，导向杆能够对定位盘导向，使定位盘和定位座始终处于同轴状态。当定位盘靠近定位座时，压缩复位弹簧，容气腔内的高温气体受到压缩并沿着透气孔排出到定位座外部。当定位盘受力取消时，复位弹簧带动定位盘复位并远离定位座，压套的褶皱部展开，容气腔的体积增大，将外部温度相对较低的空气沿着透气孔吸入容气腔。整个球泡灯的散热座能够受到压缩变形，如图3所示，而且在变形和复位过程中实现空气流动，将内部热空气排出，将外部冷空气吸入，实现内部降温。定位座的轴线处设置定位孔，利用定位孔对导向杆导向，在定位孔设置弹片，当导向杆轴向移动时对弹片施加压力，弹片压缩弹簧，利用弹簧对弹片调节，使弹片上的接触头始终与导向杆的底端接触。褶皱部的断面呈圆台状，圆台状的压套更容易压缩和复位，而且能够储存更多的空气来实现空气流动。

应理解，该实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。
