一种用于焊装车间装配的卡扣结构的制作方法

本实用新型涉及卡扣结构领域，尤其涉及一种用于焊装车间装配的卡扣结构。

背景技术：

目前，随着经济的发展，汽车已经成为了人们生活中不可或缺的代步工具，其无疑给人们带来了许多的优点，例如：扩大了人们日常生活的半径，加速了商品的运输速度，提高生活品质，让假期出行更加便利。在意外需要快速运输的时候(如急救)提供可能，在如今讲究效率和时间就是金钱的时代，交通的便捷给人类带来的益处是巨大的，减少了不必要的时间浪费，带来了舒适性的，不怕风吹雨打的生活，以往的自行车、电动车、摩托车在天气恶劣的环境下，就不怎么好用，汽车的到来无疑解决了这些问题，提高了办事效率以前用一个月的时间才能到达的目的地，用较短的时间就可以完成，在如今讲究效率和时间就是金钱的时代，这无疑给人们节省了许多时间成本。

然而，一台汽车的生产是要经过无数个流水作业的，其中包括四大工艺流程：冲压、焊装、油漆、总装，焊装车间是整车制造四大工艺中的第二环节，通过焊接、压合、装配等工艺完成车身的制造，简单来说，焊装车间输入的是各种零散的零件，包含我们冲压车间生产的自制件，配套厂家提供给我们的的外委件和外协件，以及直接国外进口的CKD件，经点焊、激光焊等一系列工艺后，焊装车间将三种来源不同的零散的零件最终组合成一部完整的车身整车。所以，焊装车间中各种不同的零件安装不但步骤繁琐，有时一个人完成不了的工作需要多人协作配合，在安装过程中浪费了人工成本。

因此，现有技术有待于更进一步的改进和发展。

技术实现要素：

鉴于上述现有技术的不足，本实用新型的目的在于提供的一种用于焊装车间装配的卡扣结构，旨在解决现有焊装车间装配过程中，防止汽车后门在生产线上的运动过程中与其他物体发生直接接触，带来碰撞现象，造成损失。

本实用新型内容包括：

一种用于焊装车间装配的卡扣结构，其包括卡扣结构本体，所述卡扣结构本体包括卡舌结构、底部托盘、卡舌连接部以及手柄结构，其中，所述卡舌结构为半包围结构，顶端设置有一卡舌开口，所述卡舌开口与汽车后门的上边框相适配，所述卡舌结构上设置有卡舌活动部，所述底部托盘的两侧均设置有底部凹槽结构，所述底部托盘的一端与所述卡舌活动部连接，所述底部托盘的另一端设置有所述手柄结构，所述卡舌结构与所述底部托盘之间设置有所述卡舌连接部。

所述用于焊装车间装配的卡扣结构，其中，所述手柄结构上设置有手握部以及支撑部，所述支撑部一端连接所述底部托盘，另一端连接所述手握部。

所述用于焊装车间装配的卡扣结构，其中，所述底部托盘上还设置有底部筋骨结构，所述底部筋骨结构的一端从所述支撑部一直延伸到所述卡舌活动部。

所述用于焊装车间装配的卡扣结构，其中，所述卡舌连接部上设置有中空结构，所述中空结构为椭圆形孔洞。

本实用新型提供的一种用于焊装车间装配的卡扣结构，其通过卡舌与汽车后门的上边框连接，使汽车后门在生产线上的运动过程中，当与其他物体发生接触时，起到缓冲作用，不会发生直接碰撞，对于汽车后门起到更好的保护作用，同时，节省人工成本。

附图说明

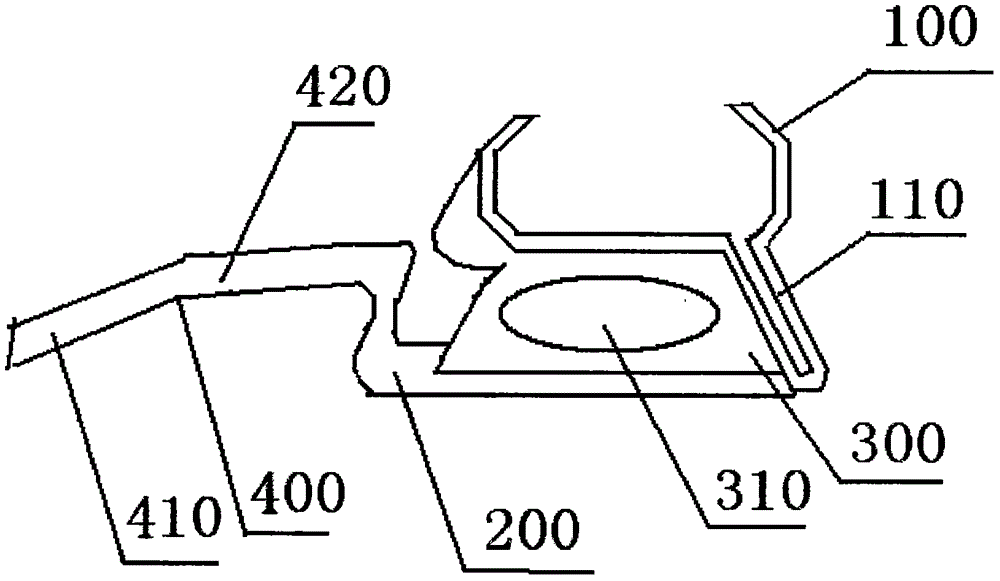

图1为本实用新型用于焊装车间装配的卡扣结构的整体结构示意图；

图2为本实用新型用于焊装车间装配的卡扣结构的纵向结构示意图。

具体实施方式

本实用新型提供了一种用于焊装车间装配的卡扣结构示意图，为使本实用新型的目的、技术方案及效果更加清楚、明确，以下对本实用新型进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

图1为本实用新型用于焊装车间装配的卡扣结构的整体结构示意图，图2为本实用新型用于焊装车间装配的卡扣结构的纵向结构示意图，如图1与图2所示的，其包括卡扣结构本体，所述卡扣结构本体包括卡舌结构100、底部托盘200、卡舌连接部300以及手柄结构400，所述卡舌结构100为半包围结构，顶端设置有一卡舌开口，所述卡舌开口与汽车后门的上边框相适配，所述卡舌结构100与所述汽车后门上边框为卡扣链接，所述卡舌结构100上设置有卡舌活动部110，所述卡舌活动部110用于调节所述卡舌开口的范围，所述底部托盘200的两侧均设置有底部凹槽结构220，所述底部托盘200的一端与所述卡舌活动部110连接，所述底部托盘200的另一端设置有所述手柄结构400，所述手柄结构400上设置有手握部410以及支撑部420，所述支撑部420一端连接所述底部托盘200，另一端连接所述手握部410，所述底部托盘上200上还设置有底部筋骨结构210，所述底部筋骨结构210的一端从所述支撑部420一直延伸到所述卡舌活动部110，所述卡舌结构100与所述底部托盘200之间设置有所述卡舌连接部300，所述卡舌连接部300上设置有中空结构310，所述中空结构310为椭圆形孔洞，其作用为在减轻所述卡扣结构本体的重量的基础上，同时还保证了所述卡扣结构的功能。

当然，以上说明仅仅为本实用新型的较佳实施例，本实用新型并不限于列举上述实施例， 应当说明的是，任何熟悉本领域的技术人员在本说明书的教导下，所做出的所有等同替代、明显变形形式，均落在本说明书的实质范围之内，理应受到本实用新型的保护。
