一种铣床双侧工作台的制作方法

本实用新型涉及机床设备领域，具体的说是一种铣床双侧工作台。

背景技术：

铣床对较长的大型工件进行加工时，往往会出现铣床的工作台面不足以支撑大型工件，需要另外采用高度相同的支撑架来支撑，现有技术中具有工作台面被加长的铣床，但是会出现铣床的工作台面过重，增加了工作台面在X轴和Y轴上位置调节的难度。

技术实现要素：

为了解决上述问题本实用新型提供了一种便于支撑大型工件，便于排走废屑和冷却液的铣床双侧工作台。

为了达到上述目的本实用新型是通过以下技术方案来实现的：

本实用新型是一种铣床用双侧工作台，包括床身，在床身上设置有底座，在底座上设有固定槽，在固定槽两端均设有排出口，在固定槽内横向设置有两个滑轨，在固定槽内设有左工作台和右工作台，在左工作台和右工作台底部均设有与滑轨配合使用的滑槽，在左工作台和右工作台相近的侧面均设有固定折叠板的折叠板固定槽，折叠板焊接在折叠板固定槽内，在左工作台和右工作台上设有均设有固定位置调节杆的固定件，在底座两侧均设有支撑位置调节杆的支撑座。

本实用新型的进一步改进在于：折叠板固定槽的长度为折叠板处于压缩状态时长度的一半。

本实用新型的进一步改进在于：折叠板固定槽的高度与折叠板处于压缩状态时的厚度相同。

本实用新型的进一步改进在于：在左工作台和所述右工作台上均设有夹具固定槽。

本实用新型的有益效果是：通过调节左工作台和右工作台的位置来调整工作台的总体长度，折叠板连接左工作台和右工作台，起到防止废屑落入左工作台和右工作台之间的固定槽内，同时折叠板决定了左工作台与右工作台之间的最大距离，进一步的对所加工的工件进行了限制，防止工件过大过重对铣床造成损伤。

本实用新型结构简单、设计合理，增长了工作台面的长度，便于对大型工件进行加工，同时便于排屑。

附图说明

图1是本实用新型结构示意图。

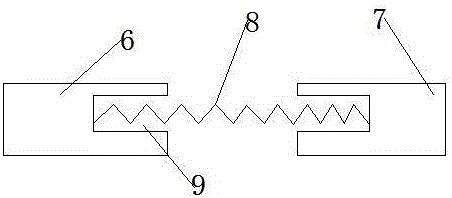

图2是折叠板示意图。

其中：1-床身，2-底座，3-固定槽，4-排出口，5-滑轨，6-左工作台，7-右工作台，8-折叠板，9-折叠板固定槽，10-位置调节杆，11-固定件，12-夹具固定槽。

具体实施方式

为了加强对本实用新型的理解，下面将结合附图和实施例对本实用新型作进一步的详细描述，该实施例仅用于解释本实用新型，并不对本实用新型的保护范围构成限定。

如图1-2所示，本实用新型是一种铣床用双侧工作台，包括床身1，在床身1上设置有底座2，在底座2上设有固定槽3，在固定槽3两端均设有排出口4，在固定槽3内横向设置有两个滑轨5，在固定槽3内设有左工作台6和右工作台7，在左工作台6和右工作台7底部均设有与滑轨5配合使用的滑槽，在左工作台6和右工作台7相近的侧面均设有固定折叠板8的折叠板固定槽9，折叠板8焊接在折叠板固定槽9内，在左工作台6和右工作台7上均设有固定位置调节杆10的固定件11，在底座2两侧均设有支撑位置调节杆10的支撑座，位置调节杆10为螺纹杆，通过螺纹杆来调整左工作台6和右工作台7之间的距离，在左工作台6和右工作台7之间的折叠板8能够防止加工过程中产生的废屑进入到固定槽3中部，折叠板8的压缩状态时的厚度与折叠板固定槽9的高度相同，折叠板8的处于压缩状态时的长度与右工作台7和左工作台6上的折叠板固定槽9的总长度相同，对小工件加工时能够将左工作台6和右工作台7进行合并。

本实用新型结构简单、设计合理，增长了工作台面的长度，便于对大型工件进行加工，同时便于排屑。
