压缩机曲轴与消音套头装配机的工件换位组件的制作方法

本实用新型涉及机械自动化领域，特别是涉及一种压缩机曲轴与消音套头装配机的工件换位组件。

背景技术：

在工件的加工设备中，我们常常要用到工件换位组件，现有的工件换位组件结构复杂，操作不简便，并且实用寿命不长，这样就使得生产成本高，工作效益差，有鉴于此，有必要对现有的工件换位组件予以改进。

技术实现要素：

本实用新型主要解决的技术问题是提供一种结构简单，使用寿命长的压缩机曲轴与消音套头装配机的工件换位组件。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种压缩机曲轴与消音套头装配机的工件换位组件，该压缩机曲轴与消音套头装配机的工件换位组件包括安装在地面上的组装安装支架，组装安装支架上安装有组装板，组装板的上平面通过垫块安装有组装电动滑台，组装电动滑台的滑块通过滑块连接板安装有两块相互平行的夹板，两块相互平行的夹板之间设有工件卡座，工件卡座的下平面与组装板的上平面贴合，工件卡座内放有工件，工件卡座的侧面安装有固定块连接板，固定块连接板的两端均安装有连接板固定块，两块连接板固定块的下平面均安装有滚轮安装座，两个滚轮安装座的下平面均与组装板的上平面贴合，两个滚轮安装座的下部均设有开口，组装板上位于滚轮安装座上的开口下方的位置设有滚轮滑槽，两个滚轮安装座的开口内均通过滚轮连接轴安装有滚轮，两个滚轮均嵌入到滚轮滑槽内，两个滚轮安装座内均安装有针型气缸，两个针型气缸的活塞杆均朝向工件卡座，两个针型气缸的活塞杆上均安装有工件卡板，两块工件卡板的前端伸入到工件卡座内并且设有工件卡槽。

本实用新型的有益效果是：本实用新型一种压缩机曲轴与消音套头装配机的工件换位组件，该实用新型结构简单，操作简便，使用寿命长，能够代替人工的操作，实现了机械自动化，降低了生产成本，提高了生产效率。

附图说明

图1是本实用新型压缩机曲轴与消音套头装配机的工件换位组件的结构示意图；

图2是本实用新型压缩机曲轴与消音套头装配机的工件换位组件的部分示意图；

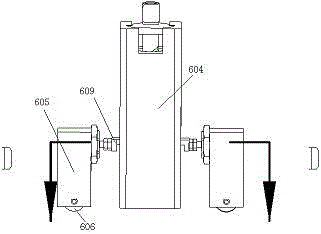

图3是图2沿D-D线的剖视图。

具体实施方式

下面结合附图对本实用新型较佳实施例进行详细阐述，以使实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参阅图1至图3，本实用新型实施例包括：

一种压缩机曲轴与消音套头装配机的工件换位组件，该压缩机曲轴与消音套头装配机的工件换位组件包括安装在地面上的组装安装支架600，组装安装支架600上安装有组装板601，组装板601的上平面通过垫块安装有组装电动滑台602，组装电动滑台602的滑块通过滑块连接板安装有两块相互平行的夹板603，两块相互平行的夹板603之间设有工件卡座604，工件卡座604的下平面与组装板601的上平面贴合，工件卡座604内放有工件，工件卡座604的侧面安装有固定块连接板6011，固定块连接板6011的两端均安装有连接板固定块6010，两块连接板固定块6010的下平面均安装有滚轮安装座605，两个滚轮安装座605的下平面均与组装板601的上平面贴合，两个滚轮安装座605的下部均设有开口，组装板601上位于滚轮安装座605上的开口下方的位置设有滚轮滑槽，两个滚轮安装座605的开口内均通过滚轮连接轴607安装有滚轮606，两个滚轮606均嵌入到滚轮滑槽内，两个滚轮安装座605内均安装有针型气缸608，两个针型气缸608的活塞杆均朝向工件卡座604，两个针型气缸608的活塞杆上均安装有工件卡板609，两块工件卡板609的前端伸入到工件卡座604内并且设有工件卡槽。

本实用新型工作时，针型气缸608带动工件卡板609将工件卡住，工件卡住后，组装电动滑台602带动夹板603使得工件卡座604滑动，工件卡座604带动滚轮606使得滚轮安装座605滑动。

本实用新型一种压缩机曲轴与消音套头装配机的工件换位组件，该实用新型结构简单，操作简便，使用寿命长，能够代替人工的操作，实现了机械自动化，降低了生产成本，提高了生产效率。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
