一种长度可调节的手持打磨机的制作方法

本实用新型涉及打磨机技术领域，具体为一种长度可调节的手持打磨机。

背景技术：

在目前的机械生产以及加工中，经常需要对较为粗糙的工件表面进行打磨、抛光，在对圆柱形的工件进行表面打磨、抛光时，操作人员通过选择将其固定在车床上进行加工，然而对于一些不适合上车的工件，例如曲轴、中间轴以及尾轴等，则需要用到手持打磨机，手持打磨机具有便于携带，使用方便的优点。

但是，手持打磨机对需要打磨的工件形状要求较高，不能对凹形工件进行加工。

技术实现要素：

本实用新型的目的在于提供一种长度可调节的手持打磨机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种长度可调节的手持打磨机，包括把手，所述把手的一端固定连接有延伸盒，所述把手的另一端固定连接有防护罩，所述延伸盒的底部贯穿防护罩且延伸至防护罩的内部，所述延伸盒的内部固定安装有第一滚轴，所述第一滚轴的表面固定连接有齿轮，所述第一滚轴的表面并且位于齿轮的一侧固定安装有第一滚轮，所述延伸盒内壁的一侧开设有限位槽，所述限位槽内滑动连接有第一限位块，所述第一限位块远离限位槽的一端固定连接有延伸杆，所述延伸杆的一侧固定连接有第一齿牙，所述第一齿牙与齿轮啮合，所述延伸杆的底部贯穿延伸盒且延伸至延伸盒的底部与电机固定连接，所述电机的输出端固定连接有转轴，所述转轴远离电机的一端固定安装有砂轮，所述防护罩的顶部固定连接有滚轴固定柱，所述滚轴固定柱的内部设置有锁紧柱，所述锁紧柱远离滚轴固定柱的一端贯穿且延伸至延伸盒的内部，所述锁紧柱的顶部开设有弹簧槽，所述弹簧槽的内部固定连接有弹簧，所述弹簧的远离弹簧槽底部的一端固定连接有弹簧固定板，所述弹簧固定板远离弹簧的一侧固定连接有钢柱，所述弹簧槽的顶部对应弹簧固定板顶部的位置固定连接有第二限位块，所述滚轴固定柱开设有与钢柱相适配的锁紧槽，所述滚轴固定柱的内侧固定安装有第二滚轮，所述第二滚轮的表面并延伸至滚轴固定柱的外部固定安装有第二滚轴，所述第二滚轴的一侧固定连接有摇杆，所述第二滚轮与第一滚轮通过皮带传动连接。

优选的，所述延伸盒内部的锁紧柱末端设置有与第一齿牙相适配的第二齿牙。

优选的，所述齿轮的表面设置有与第一齿牙相适配的转动齿牙。

优选的，所述把手上套接有防滑皮套。

与现有技术相比，本实用新型的有益效果是：该长度可调节的手持打磨机通过使用者摇动摇杆，摇杆带动第二滚轮转动，第二滚轮通过皮带带动第一滚轮，第一滚轮通过第一齿牙和齿轮的配合，达到了可以对延伸杆进行调节的效果，可以对不同工作工件需要的长度进行调节，解决了普通手持打磨机对需要打磨的工件形状要求较高，不能对凹形工件进行加工的问题；通过锁紧柱、第一齿牙和第二齿牙的配合，可以达到对延伸杆起到锁紧的作用，解决了工作中由于震动造成的延伸杆晃动而造成无法打磨的问题。

附图说明

图1为本实用新型结构剖面图；

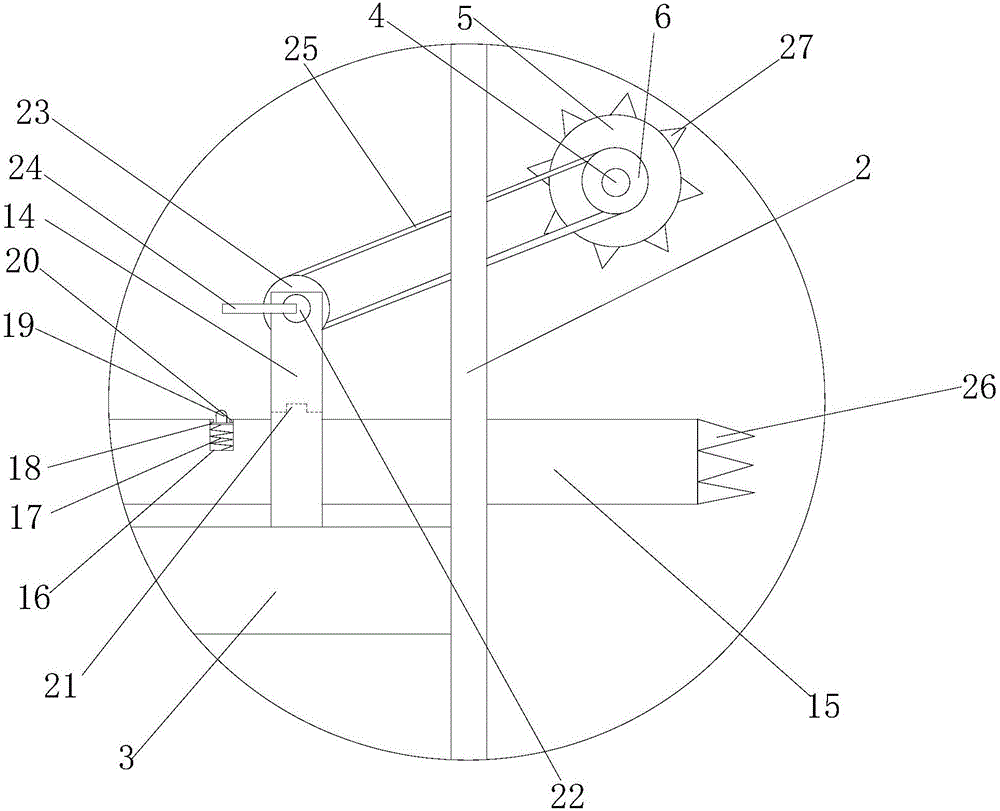

图2为本实用新型A-A的局部放大图。

图中：1把手、2延伸盒、3防护罩、4第一滚轴、5齿轮、6第一滚轮、7限位槽、8第一限位块、9延伸杆、10第一齿牙、11电机、12转轴、13砂轮、14滚轴固定柱、15锁紧柱、16弹簧槽、17弹簧、18弹簧固定板、19钢柱、20第二限位块、21锁紧槽、22第二滚轮、23第二滚轴、24摇杆、25皮带、26第二齿牙、27转动齿牙、28防滑皮套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种长度可调节的手持打磨机，包括把手1，把手1上套接有防滑皮套28，防滑皮套28可以使使用者对打磨机的把握更稳，把手1的一端固定连接有延伸盒2，把手1的另一端固定连接有防护罩3，防护罩3为透明结构，方便使用者观察打磨情况，延伸盒2的底部贯穿防护罩3且延伸防护罩3的内部，延伸盒2的内部固定安装有第一滚轴4，第一滚轴4的表面固定连接有齿轮5，第一滚轴4的表面并且位于齿轮5的一侧固定安装有第一滚轮6，延伸盒2内壁的一侧开设有限位槽7，限位槽7内滑动连接有第一限位块8，第一限位块8可以防止延伸杆9滑落，第一限位块8远离限位槽7的一端固定连接有延伸杆9，延伸杆9的一侧固定连接有第一齿牙10，第一齿牙10与齿轮5啮合，齿轮5的表面设置有与第一齿牙10相适配的转动齿牙27，延伸杆9的底部贯穿延伸盒2且延伸至延伸盒2的底部与电机11固定连接，电机11的输出端固定连接有转轴12，转轴12远离电机11的一端固定安装有砂轮13，防护罩3的顶部固定连接有滚轴固定柱14，滚轴固定柱14的内部设置有锁紧柱15，锁紧柱15远离滚轴固定柱14的一端贯穿且延伸至延伸盒2的内部，延伸盒2内部的锁紧柱15末端设置有与第一齿牙10相适配的第二齿牙25，通过锁紧柱15、第一齿牙10和第二齿牙26的配合，可以达到对延伸杆9起到锁紧的作用，解决了工作中由于震动造成的延伸杆9晃动而造成无法打磨的问题，锁紧柱15的顶部开设有弹簧槽16，弹簧槽16的内部固定连接有弹簧17，弹簧17的远离弹簧槽16底部的一端固定连接有弹簧固定板18，弹簧固定板18远离弹簧17的一侧固定连接有钢柱19，弹簧槽16的顶部对应弹簧固定板18顶部的位置固定连接有第二限位块20，滚轴固定柱14开设有与钢柱19相适配的锁紧槽21，滚轴固定柱14的内部固定安装有第二滚轮22，第二滚轮22的表面并延伸至滚轴固定柱14的外部固定安装有第二滚轴23，第二滚轴23的一侧固定连接有摇杆24，第二滚轮22与第一滚轮6通过皮带25传动连接，通过使用者摇动摇杆24，摇杆24带动第二滚轮22转动，第二滚轮22通过皮带25带动第一滚轮6，第一滚轮6通过第一齿牙10和齿轮5的配合，达到了可以对延伸杆9进行调节的效果，可以对不同工作工件需要的长度进行调节，解决了普通手持打磨机对需要打磨的工件形状要求较高，不能对凹形工件进行加工的问题。

工作原理：使用时用手转动摇杆24，摇杆24带动第二滚轴23转动，第二滚轴23带动第二滚轮22转动，第二滚轮22通过皮带25带动第一滚轮6转动，第一滚轮6带动第一滚轴4转动，第一滚轴4带动齿轮5转动，齿轮5表面设置的转动齿牙27带动延伸杆9上的第一齿牙10上下调节，达到了对砂轮13位置的调节，砂轮13到达理想位置后，使用者按住锁紧柱15上的钢柱19，推动锁紧柱15向延伸盒2内部，延伸盒2内部的锁紧柱15末端设置的第二齿牙26与延伸杆9上的第一齿牙10啮合卡紧。
