一种可调节的冲子支撑治具的制作方法

本实用新型属于加工辅助设备领域，尤其是涉及一种冲子支撑治具。

背景技术：

在冲子的精磨过程中，往往会在冲子悬空端的下方放置一个支撑装置，用以提高冲子受力的均匀性和稳定性。现有技术中，冲子支撑装置所提供的弹力调节问题不能很好的得到解决，一般是通过螺纹结构来进行调节或紧固，该结构在调节时大多需要辅助工具来进行螺栓的旋转，操作不便，费时费力。

技术实现要素：

有鉴于此，本实用新型旨在提出一种可调节的冲子支撑治具，以解决现有技术中，冲子支撑装置调节过程繁琐费时的问题。

为达到上述目的，本实用新型的技术方案是这样实现的：

一种可调节的冲子支撑治具，包括调节柱，其下端设有支撑孔，支撑杆的一端置于支撑孔内，另一端穿出调节柱的上端；调节柱的外圆侧壁上设有竖直平面，竖直平面上沿竖直方向排列有齿；基座，其上端设有安装孔，调节柱置于安装孔内；基座内安装有弹簧，其一端与安装孔的底端固接，另一端与支撑杆的下端固接；定位插快，其从基座的外侧壁水平插入到安装孔内，定位插快上设有与齿相啮合的插接齿。

进一步，所述支撑杆的上端设有定位槽，定位槽沿支撑杆的径向延伸，且贯穿支撑杆的外圆侧壁。

进一步，所述定位槽为U形槽。

进一步，所述竖直平面共有两个，且两者相互平行；所述定位插快包括手柄，手柄的同一侧壁上设有两个平行的插臂；两个插臂的一端分别与手柄固接，另一端相向的侧壁上分别固接有所述插接齿。

进一步，每个所述插臂上固接有三个所述插接齿，三个插接齿沿竖直方向排列。

进一步，同一所述插臂上的所述插接齿的齿距为所述齿的齿距的2倍。

进一步，所述插接齿为梯形齿。

相对于现有技术，本实用新型所述的可调节的冲子支撑治具具有以下优势：

本实用新型所述的可调节的冲子支撑治具，结构简单，调节方便。通过插臂上的插接齿和齿的插接配合，能够在调节柱调节完成后，快速精确的将其定位。省去了螺纹紧固结构拧紧螺栓的过程，节省了工时，降低了工人的劳动强度。

附图说明

构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型实施例所述的可调节的冲子支撑治具使用时的轴测图；

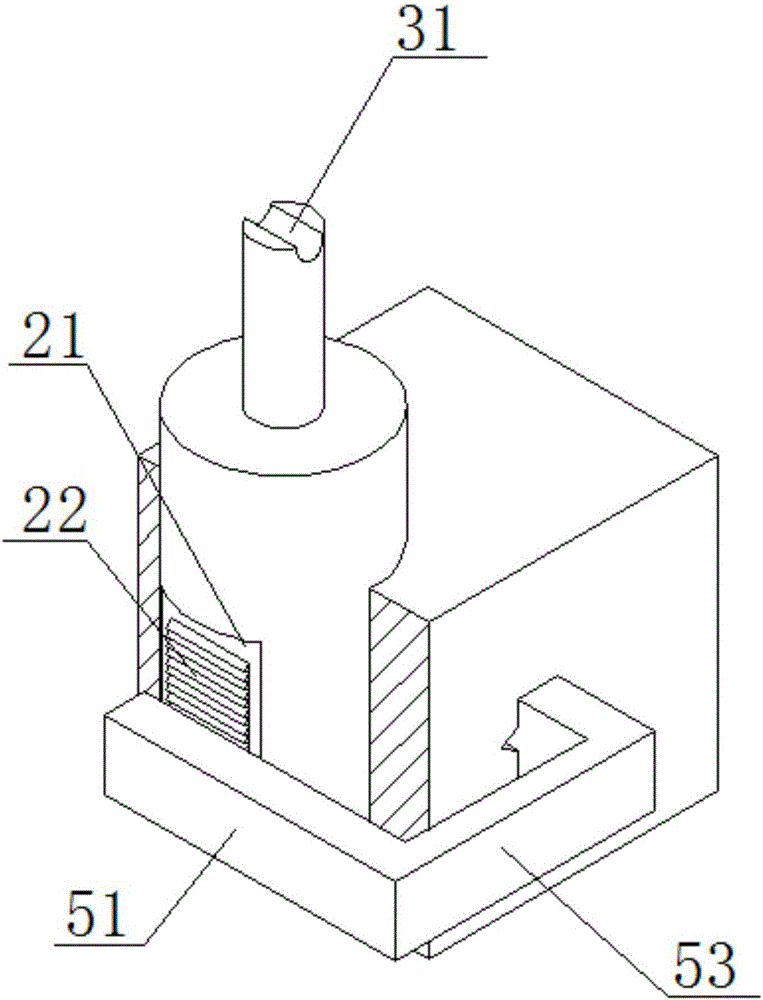

图2为本实用新型实施例所述的可调节的冲子支撑治具的内部结构轴测图；

图3为本实用新型实施例所述的可调节的冲子支撑治具的内部结构后视 图；

图4为图3中I部分的放大图；

图5为本实用新型实施例所述的可调节的冲子支撑治具半剖左视图。

附图标记说明：

1-基座；11-安装孔；2-调节柱；21-竖直平面；22-齿；23-支撑孔；3-支撑杆；31-定位槽；4-冲子；5-定位插快；51-插臂；52-插接齿；53-手柄；6-弹簧。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接； 可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

下面将参考附图并结合实施例来详细说明本实用新型。

如图1-5，本实用新型提出一种可调节的冲子支撑治具，包括调节柱2，其下端设有支撑孔23，支撑杆3的一端置于支撑孔23内，另一端穿出调节柱2的上端；调节柱2的外圆侧壁上设有竖直平面21，竖直平面21上沿竖直方向排列有齿22；基座1，其上端设有安装孔11，调节柱2置于安装孔11内；基座1内安装有弹簧6，其一端与安装孔11的底端固接，另一端与支撑杆3的下端固接；定位插快5，其从基座1的外侧壁水平插入到安装孔11内，定位插快5上设有与齿22相啮合的插接齿52。

上述支撑杆3的上端设有定位槽31，定位槽31沿支撑杆3的径向延伸，且贯穿支撑杆3的外圆侧壁。

上述定位槽31为U形槽。

上述竖直平面21共有两个，且两者相互平行；上述定位插快5包括手柄53，手柄53的同一侧壁上设有两个平行的插臂51；两个插臂51的一端分别与手柄53固接，另一端相向的侧壁上分别固接有上述插接齿52。两个插臂51水平设置。

每个上述插臂51上固接有三个上述插接齿52，三个插接齿52沿竖直方向排列。同一上述插臂51上的上述插接齿52的齿距为上述齿22的齿距的2倍。上述插接齿52为梯形齿。该结构有助于插接齿52与齿22的精确配合。

使用时，拉动手柄53将插臂51拔出安装孔11，按需要调整调节柱2在安装孔11内的位置，以此来调节弹簧6对支撑杆3的弹力。弹簧6所产生的弹力，即为支撑杆3对待加工的冲子4的支撑力，其能够自动补偿冲子 4的磨削量，并使定位槽31的底面始终与冲子4的外圆侧壁贴合。调节好调节柱2后，推动手柄53，将插臂51推入安装孔11内。此时，由于插接齿52与齿22相啮合，调节柱2的高度即被固定。

本实用新型上述的可调节的冲子支撑治具，结构简单，调节方便。通过插臂51上的插接齿52和齿22的插接配合，能够在调节柱2调节完成后，快速精确的将其定位。省去了螺纹紧固结构拧紧螺栓的过程，节省了工时，降低了工人的劳动强度。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
