一种沼气池的制作方法

本实用新型涉及再生能源利用装置，特别涉及一种沼气池。

背景技术：

沼气是利用农作物的废气秸秆经过发酵产生的沼气作为能源，用于做饭、烧水、照明等，可节约大量的燃煤、燃油和柴草等。但是现有的沼气池池体接缝处一般使用粘性较大的泥土、混凝土粘接密封，或者用钉子连接密封，这样的接缝处在几年的使用后会产生裂缝，钉子也会松动，使沼气池的气密性降低，影响产气效率；长期不用气或者夏季产气较多时，常常会发生池体超压爆破，冲飞顶盖导致池内料液喷飞，造成人员伤害；在冬季气温较低时，受到低温的影响，料液发酵反应进行缓慢，沼气产量会比较低，影响正常使用。

技术实现要素：

本实用新型的目的在于克服当前的沼气池密封性差、高压易发生爆破、产气量不稳定的问题，而提供一种带有密封缸和热水循环加热装置、可自动调节池内气压、气密性能好的沼气池。

本实用新型是这样实现的：一种沼气池，包括带有内腔的池体和顶盖，所述池体内安装有密封缸，池体与密封缸均开有进料口和出料口，所述进料口和出料口分别连接有进料槽和出料槽，密封缸与池体之间填充有缓冲板，缓冲板内设有软管，软管两端连接有太阳能热水器；所述顶盖上安装有抽气泵，抽气泵外接出气管，沿所述顶盖中心轴竖直安装有搅拌杆，搅拌杆四周固定有螺旋叶片，搅拌杆上端设有转动手柄。

上述的一种沼气池，所述进料口和出料口对称设置在池体中心线的两侧，且进料口高于出料口。

上述的一种沼气池，所述软管缠绕所述密封缸外壁设置。

上述的一种沼气池，所述太阳能热水器两端分别安装有出水管和预热管。

上述的一种沼气池，所述软管一端连接出水管，另一端连接预热管。

上述的一种沼气池，所述密封缸由弹性可伸缩材料制成。

本实用新型具有以下的优点：本实用新型的沼气池增加弹性密封缸，可自动调节池内气压、密封缸外壁缠绕的热水软管可对沼气池内料液加热，使池内温度稳定在适合料液发酵的温度，手动搅拌装置能及时对池底积沉的物料进行搅拌，加快池内料液发酵速度，该沼气池结构简单、可有效的完成进料与出料控制，而且不容易发生渗漏，产气量稳定，气密性能好，适用性强，实用性好。

附图说明

图1为本实用新型整体结构示意图；

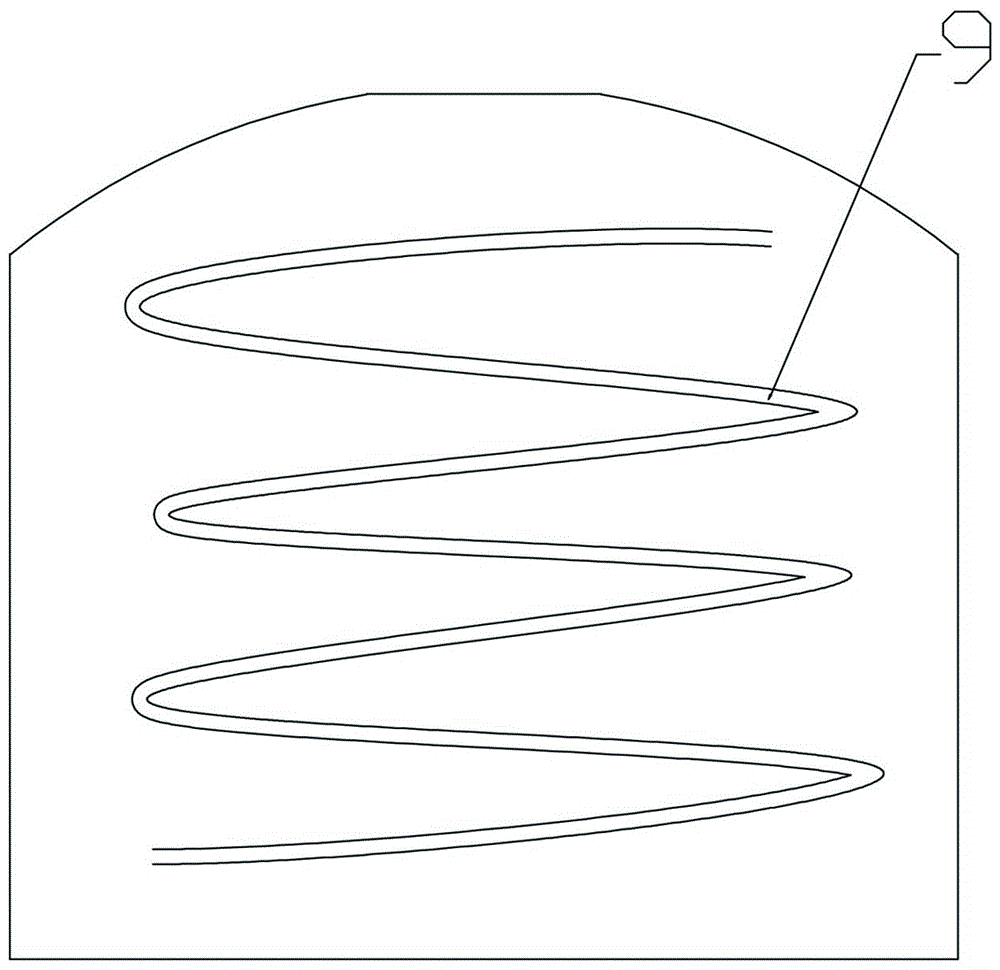

图2为本实用新型软管结构示意图。

图中：1-池体，2-顶盖，3-密封缸，4-进料口，5-出料口，6-进料槽，7-出料槽，8-缓冲板，9-软管，10-太阳能热水器，11-抽气泵，12-出气管，13-搅拌杆，14-螺旋叶片，15-手柄，16-出水管，17-预热管。

具体实施方式

下面结合具体的实施例对本实用新型作进一步的描述。

实施例1：一种沼气池，如图1所示，包括带有内腔的池体1和顶盖2，所述池体1内安装有密封缸3，密封缸3由弹性可伸缩材料制成，随气压大小在一定弹性范围内伸缩变化，池体1与密封缸3均开有进料口4和出料口5，进料口4和出料口5对称设置在池体中心线的两侧，且进料口4高于出料口5，所述进料口4和出料口5分别连接有进料槽6和出料槽7，密封缸3与池体1之间填充有缓冲板8，缓冲板8内设有软管9，软管9两端连接有太阳能热水器10；所述顶盖2上安装有抽气泵11，抽气泵11外接出气管12，沿所述顶盖2中心轴竖直安装有搅拌杆13，搅拌杆13四周固定有螺旋叶片14，搅拌杆13上端设有转动手柄15。

当沼气池内气体产生旺盛，气压不断增大时，密封缸3扩张，增大自身体积，向外挤压缓冲板8，缓冲板8是具有弹性的介质，缓冲板8受到挤压后进一步被压缩，从而维持缸内气压在一定范围内，避免因高压导致沼气池爆破。

所述软管9缠绕所述密封缸3外壁设置，软管一端连接太阳能热水器10的热水出水管16，另一端连接太阳能热水器预热管17，太阳能热水器10、出水管16、软管9、预热管17形成一个循环，太阳能热水器19的热水经出水管16，流向缠绕密封缸3外壁设置的软管9中，把温度传递给密封缸内的液料之后流向预热管17，经预热管17后回流进太阳能热水器10，循环加热使用。

物料沉积于沼气池底部发干变硬、不易发酵时，手动转动手柄15，带动搅拌杆13转动，搅拌杆13四周固定的螺旋叶片14竟会产生旋转力，对于沼气池中的沉积物料进行搅动，加快发酵速度，避免干硬的物料在池底结巴、占用沼气池空间，使其他物料从出料口5顺利排出。
