一种微生物菌剂用恒温恒压搅拌混合装置的制作方法

本实用新型涉及搅拌混合技术领域，尤其涉及一种微生物菌剂用恒温恒压搅拌混合装置。

背景技术：

微生物菌剂是指目标微生物经过工业化生产扩繁后，利用多孔的物质作为吸附剂，吸附菌体的发酵液加工制成的活菌制剂，这种菌剂用于拌种或蘸根，具有直接或间接改良土壤、恢复地力、预防土传病害、维持根际微生物区系平衡和降解有毒害物质等作用，农用微生物菌剂恰当使用可以提高农产品产量、改善农产品品质、减少化肥用量、降低成本、改良土壤、保护生态环境，通常需要用搅拌混合装置将微生物菌剂或是与其他肥料搅拌均匀；

现有技术中搅拌混合装置大多需要人工将待搅拌物倒入搅拌罐体内，上料比较麻烦，而且与其他肥料搅拌时也要一个个逐一加料，非常不便。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种微生物菌剂用恒温恒压搅拌混合装置。

为了实现上述目的，本实用新型采用了如下技术方案：一种微生物菌剂用恒温恒压搅拌混合装置，包括搅拌罐体，所述搅拌罐体的底部连接有第一电机，且第一电机的驱动端贯穿搅拌罐体连接有螺旋搅拌杆，所述螺旋搅拌杆上对称连接有辅助搅拌杆，所述搅拌罐体的顶部设置有进料口，且搅拌罐体外壁的两侧均焊接有支撑板，两个所述支撑板的顶部均固定连接有罩体，且罩体的内部均设置有齿轮，两个所述齿轮的一侧均啮合连接有齿条，所述搅拌罐体的上方设置有固定板，且固定板的顶部放置有上料箱，所述上料箱的内部等距固定连接有两个间隔板。

作为上述技术方案的进一步描述：

所述上料箱的内部设置有三个空腔，且上料箱的底部与三个空腔对应的位置贯穿固定板均连通有下料管，所述上料箱的顶部与三个空腔对应的位置均设置有添料口，三个所述下料管上均设置有控制阀。

作为上述技术方案的进一步描述：

所述进料口共设置有三个，三个所述进料口分别与三个下料管相对应。

作为上述技术方案的进一步描述：

两个所述罩体外壁相反的一侧沿高度方向均开设有贯穿口，所述固定板的两端均穿过贯穿口与两个齿条的外壁焊接。

作为上述技术方案的进一步描述：

所述罩体的内壁设置有滑槽与第二电机，且第二电机位于滑槽的一侧，所述第二电机与齿轮的中心轴固定连接。

作为上述技术方案的进一步描述：

所述齿条的外壁垂直连接有连杆，且连杆远离齿条的一端与滑槽对应的位置连接有滑块。

作为上述技术方案的进一步描述：

两个所述辅助搅拌杆的外壁均连接有刮片，且刮片与搅拌罐体的内壁接触。

本实用新型具有如下有益效果：该微生物菌剂用恒温恒压搅拌混合装置，通过设置的齿轮、齿条、上料箱与下料管，当需要在搅拌罐体内加料的时候，启动第二电机，第二电机带动齿轮旋转，齿轮旋转从而带动齿条移动，从而带动上料箱下移，使各个下料管对准进料口，需要添加哪个物料直接打开对应的控制阀同时加料，便于加料。

附图说明

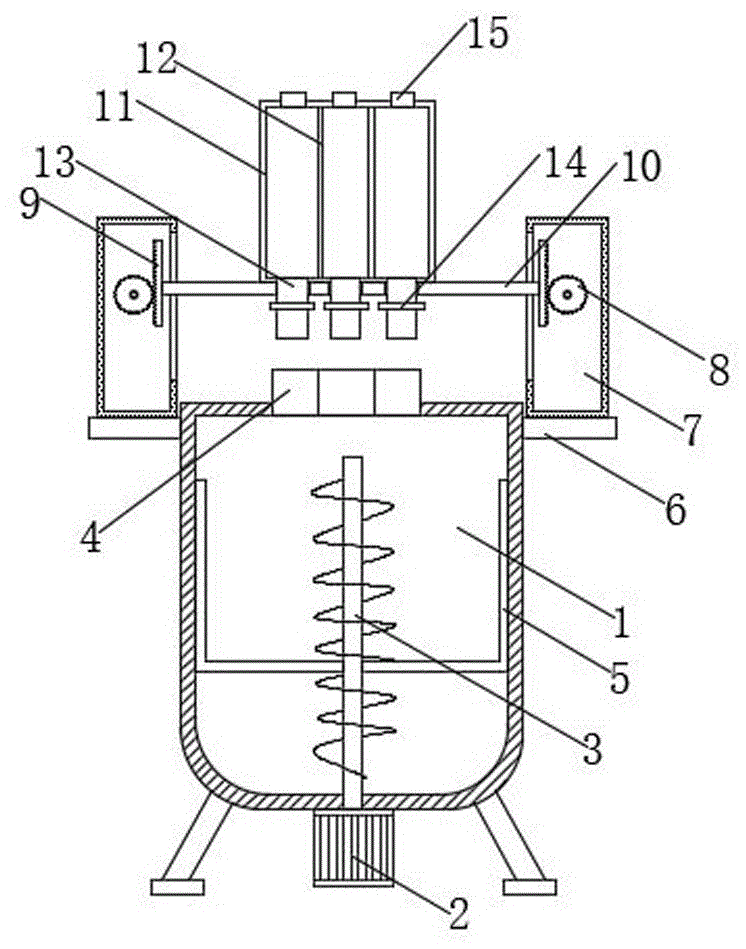

图1为本实用新型的整体结构示意图；

图2为本实用新型罩体的侧视图；

图3为本实用新型刮片的连接示意图。

图例说明：

1、搅拌罐体；2、第一电机；3、螺旋搅拌杆；4、进料口；5、辅助搅拌杆；6、支撑板；7、罩体；8、齿轮；9、齿条；10、固定板；11、上料箱；12、间隔板；13、下料管；14、控制阀；15、添料口；16、第二电机；17、连杆；18、滑槽；19、刮片。
