一种挖掘装载机用支腿的制作方法

本实用新型涉及工程机械传动部件技术领域，具体地说，尤其涉及一种挖掘装载机用支腿。

背景技术：

轮式挖掘机作业时，需在两侧装液压支腿，以便使轮轴减载，工作稳定，此类转动式支腿一般采用一片控制阀通过同时控制四个油缸的伸缩，实现四个转动式支腿的统一收放。目前市场上的装载机支腿同时收放，高度一致，由于缺乏辅助支撑装置，当挖掘机处于不平整的地面时，易造成挖掘机重心不稳，进而发生倾斜，同时降低作业效率的问题。

技术实现要素：

本实用新型公开了一种挖掘装载机用支腿，用于解决传统技术中支腿稳定性差、作业效率低、灵活性差的问题。

本实用新型是通过以下技术方案实现的：

一种挖掘装载机用支腿，包括支撑座、支腿油缸、支腿底板，所述支撑座顶端通过销轴连接支腿油缸，底端通过销轴连接支腿底板，所述支腿油缸内设有推杆，所述支撑座两侧对称设有辅助支撑装置，所述辅助支撑装置包括滑轨、支撑板、连接轴、辅助支腿底板，所述滑轨两侧对称设有支撑板，内部套设有连接轴，所述支撑板两端分别设有第一钢丝绳，所述第一钢丝绳的另一端卷设于第一滚筒表面，所述第一滚筒与微型电机相连通，所述连接轴的一端与辅助支腿底板固定连接，且其连接处套设有第二钢丝绳，另一端设有圆形盖帽，所述第二钢丝绳卷设于第二滚筒表面，所述盖帽半径大于所述滑轨间距的长度。

所述辅助支腿底板包括矩形底板、棘爪、安装板、梯形加强柱，所述底板底部的四周设有间距均匀一致的棘爪，表面设有安装板，所述安装板的外侧设有梯形加强柱。

所述支撑座为L型。

所述底板与支撑座相铰接。

所述第一滚筒、第二滚筒的两端均与连接架相连接。

所述连接架与所述支撑座固定连接为一体。

所述微型电机设于所述支撑座内部。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过在支撑座两侧设置辅助支撑装置，不仅充分利用辅助支腿底板的稳固性，而且利用辅助支腿底板与支腿底板形成三角形，利用三角的稳定性，进而进一步增强了挖掘机整体的稳定性，防止整机倾斜或重心不稳，影响正常作业，提高了挖掘机在不平整地面的作业效率；

2、本实用新型中辅助支撑装置通过电机单独控制，可依据地面土质松软或者坚实，而选择是否需要将辅助支腿底板放置于地面，在不占据地面空间的前提下，达到自由控制辅助支撑装置的效果，增强了作业的灵活性；

3、本实用新型利用钢丝绳的上升、下降，来达到辅助支腿底板的自由收放，操作自动化，减轻了工作人员的劳动强度。

附图说明

图1是本实用新型的结构示意图；

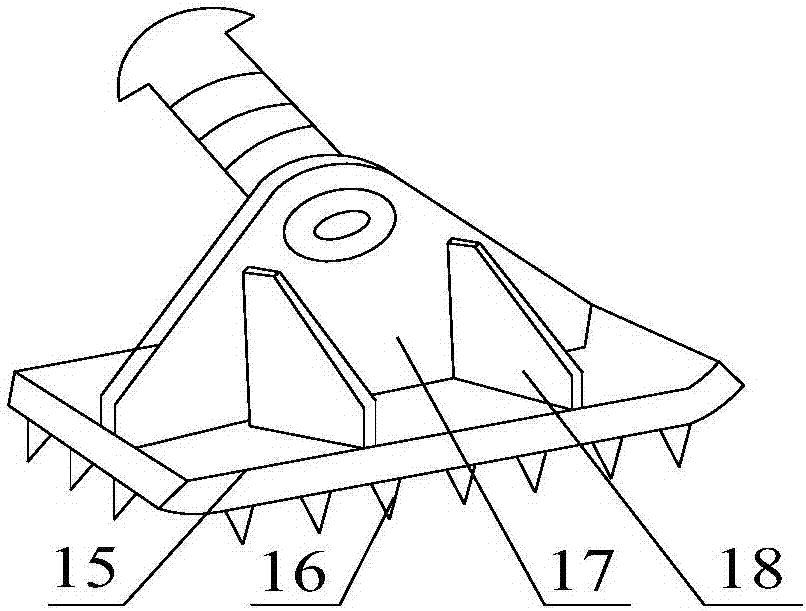

图2是本实用新型中辅助支腿底板的结构示意图。

图中：1、支撑座；2、支腿油缸；3、支腿底板；4、销轴；5、推杆；6、滑轨；7、支撑板；8、连接轴；9、辅助支腿底板；10、第一钢丝绳；11、第一滚筒；12、微型电机；13、第二钢丝绳；14、第二滚筒；15、底板；16、棘爪；17、安装板；18、梯形加强柱；19、连接架。

具体实施方式

下面结合附图对本实用新型进一步说明：

一种挖掘装载机用支腿，包括支撑座1、支腿油缸2、支腿底板3，所述支撑座1顶端通过销轴4连接支腿油缸2，底端通过销轴4连接支腿底板3，所述支腿油缸2内设有推杆5，所述支撑座1两侧对称设有辅助支撑装置，所述辅助支撑装置包括滑轨6、支撑板7、连接轴8、辅助支腿底板9，所述滑轨6两侧对称设有支撑板7，内部套设有连接轴8，所述支撑板7两端分别设有第一钢丝绳10，所述第一钢丝绳10的另一端卷设于第一滚筒11表面，所述第一滚筒11与微型电机12相连通，所述连接轴8的一端与辅助支腿底板9固定连接，且其连接处套设有第二钢丝绳13，另一端设有圆形盖帽，所述第二钢丝绳13卷设于第二滚筒14表面，所述盖帽半径大于所述滑轨6间距的长度。

所述辅助支腿底板包括矩形底板15、棘爪16、安装板17、梯形加强柱18，所述底板15底部的四周设有间距均匀一致的棘爪16，表面设有安装板17，所述安装板17的外侧设有梯形加强柱18。

所述支撑座1为L型。

所述底板15与支撑座1相铰接。

所述第一滚筒11、第二滚筒14的两端均与连接架19相连接。

所述连接架19与所述支撑座1固定连接为一体。

所述微型电机12设于所述支撑座1内部。

本实用新型的工作原理为：在挖掘机工作前，需先将支腿放置于地面，当地面较平整时，辅助支撑装置暂未启动；当地面较为松软时，需通过辅助支撑装置进行加强支撑，此时启动微型电机12，微型电机12驱动第一滚筒11转动，第一滚筒11表面的第一钢丝绳10被逐渐下放，同时底板15在自重的作用下，逐渐下翻，底板15表面的辅助支腿底板9顺着滑轨6向下滑动，直至落于地面，从而增强了支腿的支撑面积，而且底板15底部的棘爪16陷入地面，增强了挖掘机的稳定性，从而防止支腿下陷；当挖掘机转移至坚实地面时，启动微型电机12，驱动第二滚筒14旋转，第二滚筒14表面的第二钢丝绳13带动辅助支腿底板9上移，当辅助支腿底9板被提升至底板15处时，再次启动微型电机12，驱动第一滚筒11旋转，第一滚筒11表面的第一钢丝绳10带动底板15上翻，从而对辅助支腿底板9形成支撑。本实用新型实用价值高，可广泛应用于工程机械传动部件技术领域。

综上所述，仅为本实用新型的较佳实施例而已，并非用来限定本实用新型实施的范围，凡依本实用新型权利要求范围所述的形状、构造、特征及精神所为的均等变化与修饰，均应包括于本实用新型的权利要求范围内。
