一种螺栓球运输车的制作方法

本实用新型属于螺栓球运输工具，具体是一种螺栓球搬运车。

背景技术：

螺栓球是一种钢制球，多数都是用于网架结构,起到连接作用。主要结构特点就是：一个球上开多个有内丝的孔，整个螺栓球呈现球形。网架企业（包括生产、加工、安装、检测）需要螺栓球，而螺栓球的搬运是必不可少的。目前螺栓球在企业（包括生产、加工、安装、检测）内部普遍使用人工搬运或用通过小推车、手推铲车进行搬运。

人工搬运效率慢，工作强度较大。

小推车要通过先搬上车，运输，再卸下车三步进行运输，劳动步骤多，效率相对较低。

手推铲车搬运虽然快，但是没有围挡结构，螺栓球容易滑落，搬运不方便。

技术实现要素：

为了克服现有螺栓球搬运工具搬运效率较低，容易滑落的缺点，本实用新型提供一种螺栓球搬运车，搬运效率高且能防止螺栓球滑落。

本实用新型是以如下技术方案实现的：一种螺栓球搬运车，包括两个车轮,两个车轮之间通过横梁连接，横梁上安装有车架；所述的车架采用两根连杆，每根连杆的一端铰接在横梁上，另一端安装有球框，两根连杆上的球框相配合用于盛放螺栓球；每根连杆上连接一把手。

优选的，连杆两侧的横梁上固定有限位块。

优选的，所述的限位块采用钢棒，焊接在横梁上。

优选的，所述的球框包括由底板和固定在底板上的三个侧板构成，球框的一侧开口。

优选的，所述的底板采用倾斜板，倾斜板较低端位于球框开口侧。

优选的，所述的侧板由挡板和固定在挡板顶端的围栏构成。

优选的，每个连杆的前端固定在一连接板，所述的连接板固定在球框上。

优选的，所述的连接板通过螺栓固定在球框上。

本实用新型的有益效果是：

1、结构简单，两个球框构成框架，防止螺栓球滑落。

2、用两个螺栓球框直接铲取螺栓球，铲取方便，减少人力搬运，减少劳动强度。

附图说明

图1是本实用新型的俯视图；

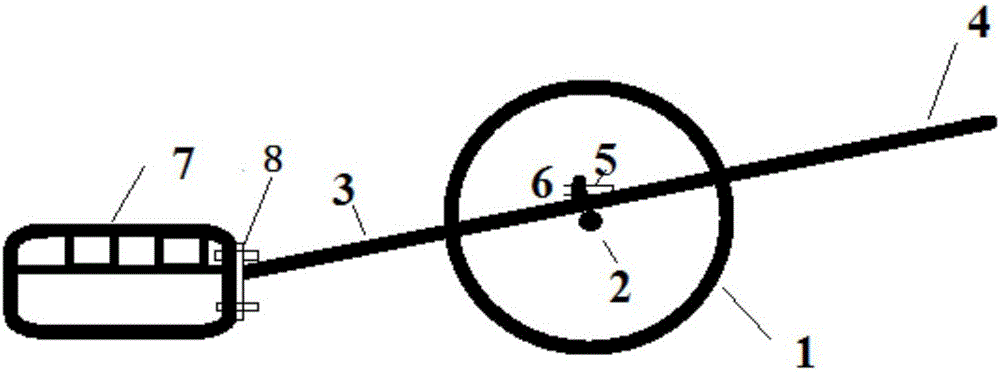

图2是本实用新型的主视图；

图3是球框结构示意图；

图4是本实用新型的框与车架连接的板；

图5是本实用新型的倾斜的板；

图中：1、车轮； 2、横梁； 3、车架； 4、车把； 5、限位块； 6、铰接点； 7、球框；71、底板，72、侧板，721、围栏，722、挡板。

具体实施方式

如图1和图2所示，一种螺栓球搬运车包括两个车轮1,两个车轮之间通过横梁2连接，横梁上安装有车架3；所述的车架3采用两根连杆，每根连杆的一端铰接在横梁上，另一端安装有球框7，两根连杆上的球框7相配合用于盛放螺栓球；每根连杆上连接一把手4。

为了防止连杆碰到车轮1，连杆两侧的横梁上固定有限位块5，其中限位块5采用钢棒，焊接在横梁2上。

如图3所示，球框7包括由底板71和固定在底板上的三个侧板72构成，球框7的一侧开口，如图5所示底板71采用倾斜板，倾斜板较低端位于球框7开口侧，方便铲取螺栓球。侧板72由挡板722和固定在挡板顶端的框架721构成，以减球框的重量

如图4所示，每个连杆的前端固定在一连接板8，连接板8固定在球框7上。为了方便更换，连接板通过螺栓固定在球框7上。

工作过程：使用时，通过把手带动连杆绕着铰接点6转动，像见到一样张开或闭合，从而带动球狂的张开或闭合。当需要收拾螺栓球时，往外扳，两个球框向内靠拢铲取螺栓球，将螺栓球铲入两个球框组成的框架中，由于底板采用倾斜板，方便螺栓球，同时，四周的侧板防止螺栓球滑落。当需要卸下螺栓球时，将把手4向内扳即可。该装置属于短途运输工具，方便螺栓球的企业（包括生产、加工、安装、检测）内部的搬运和转移。

以上所述，仅为本实用新型的优选实施方式。本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可以轻易想到的变化或替换，都应涵盖在本实用新型的保护范围内。
