一种多旋翼无人机脚架快拆装置的制作方法

本实用新型涉及无人机设备领域，具体涉及一种多旋翼无人机脚架快拆装置。

背景技术：

无人机(英文缩写:Unmanned Aerial Vehicle)是一种以无线电遥控或由自身程序控制为主的不载人飞机。现有技术中，无人机脚架使用功能单一，仅对机载装置起到支撑作用；目前的多旋翼无人机脚架主要为固定式脚架不能拆卸，外出携带不方便，外出作业增加额外的运费支出。

中国专利申请号为CN201420383896.1公开了一种无人机脚架，包括：第一滑架；第二滑架；第一弯架；第二弯架；用于第一滑架与第二滑架进行滑动的滑动部件；以及，分别用于连接第一滑架与滑动部件、第二滑架与滑动部件的连接部件；其中；第一弯架、第二弯架均呈梯形弯管结构；且第一弯架的两个弯脚分别对应与第一滑架、第二滑架固定连接；所述第二弯架的两个弯脚分别对应与所述第一滑架、所述第二滑架固定连接；所述滑动部件通过所述连接部件分别与所述第一滑架、所述第二滑架可拆卸式连接；所述第一滑架、所述第二滑架通过所述滑动部件能够实现相对于地面进行滑动。但是上述无人机脚架及现有的脚架所占空间大，不利于运输。

技术实现要素：

本实用新型的目的在于提供一种多旋翼无人机脚架快拆装置，以解决现有技术中导致的上述多项缺陷。

一种多旋翼无人机脚架快拆装置，包括脚架、支撑杆和快拆结构，所述支撑杆有两个，每个支撑杆上连接有两个并列设置的脚架，所述脚架为弯曲状，两个支撑杆上的脚架之间通过快拆结构可拆卸连接，所述快拆结构包括方管、卡扣和弹簧，所述卡扣设于方管内的中部并通过弹簧与方管的内壁连接，脚架的插入端设有与卡扣配合的倒勾。

优选的，所述方管上对称设置有四个固定孔，固定孔处在同一水平面上。

优选的，所述支撑杆上套接有减震海绵。

优选的，所述脚架与支撑杆之间也为可拆卸连接。

优选的，所述支撑杆由碳纤维管制成。

本实用新型的优点在于：本实用新型采用的快拆结构可实现无人机脚架的快速拆卸和安装，兼容各类工业级多旋翼无人机，安装与拆卸简便、时间短，运输体积小，降低了运输成本。

附图说明

图1为本实用新型所述的一种多旋翼无人机脚架快拆装置的主视图。

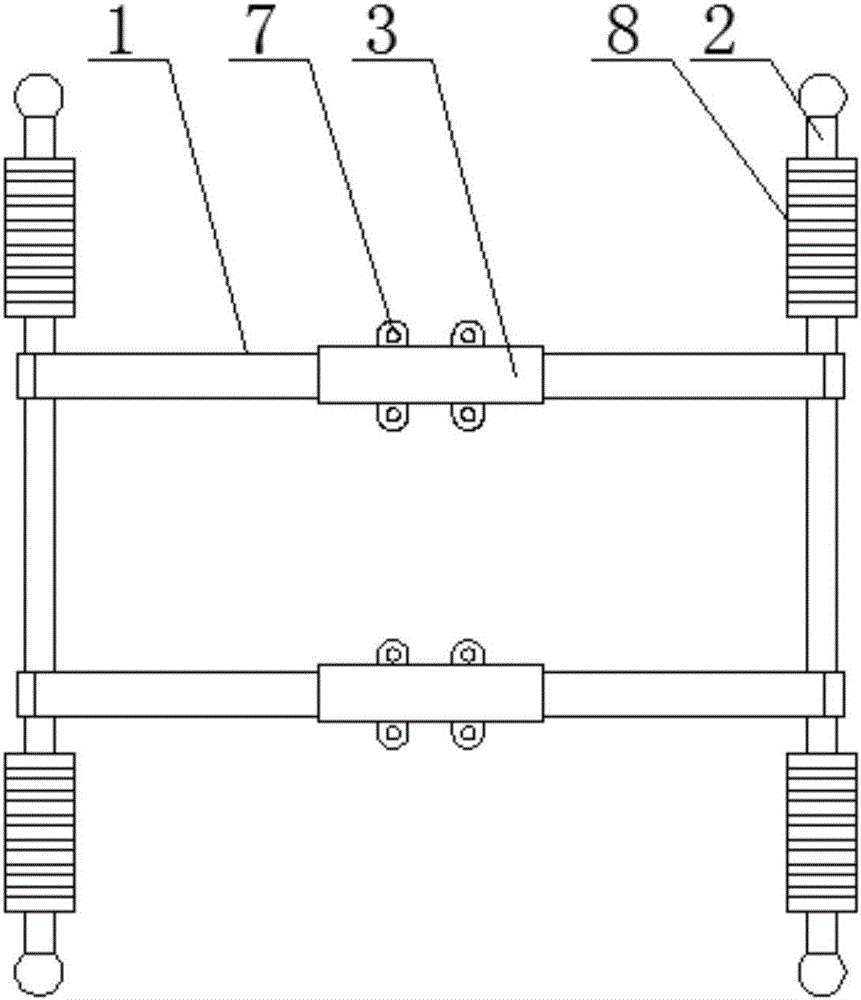

图2为本实用新型所述的一种多旋翼无人机脚架快拆装置的俯视图。

图3为本实用新型所述的一种多旋翼无人机脚架快拆装置中快拆结构的连接示意图。

其中：1—脚架，2—支撑杆，3—方管，4—卡扣，5—弹簧，6—倒勾，7—固定孔，8—减震海绵。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1、图2和图3所示，一种多旋翼无人机脚架快拆装置，包括脚架1、支撑杆2和快拆结构，所述支撑杆2有两个，每个支撑杆2上连接有两个并列设置的脚架1，所述脚架1为弯曲状，两个支撑杆2上的脚架1之间通过快拆结构可拆卸连接，所述快拆结构包括方管3、卡扣4和弹簧5，所述卡扣4设于方管3内的中部并通过弹簧5与方管3的内壁连接，脚架1的插入端设有与卡扣4配合的倒勾6，利用倒勾6将脚架1卡接在卡扣4内，实现快速拆装。

在本实施例中，所述方管3上对称设置有四个固定孔7，用于将其安装到无人机上，固定孔7处在同一水平面上。

在本实施例中，所述支撑杆2上套接有减震海绵8，可起到减震和保护作用，所述脚架1与支撑杆2之间也为可拆卸连接，具体可通过螺栓组件或将脚架1底部设置成可拆卸的夹持结构来与支撑杆2连接，所述支撑杆2由碳纤维管制成，质轻且强度高。

基于上述，本实用新型采用的快拆结构可实现无人机脚架1的快速拆卸和安装，兼容各类工业级多旋翼无人机，安装与拆卸简便、时间短，运输体积小，降低了运输成本。

由技术常识可知，本实用新型可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
