收纳袋的制作方法

本实用新型涉及储物袋领域，特别涉及一种收纳袋。

背景技术：

收纳袋主要用于装衣服棉被等日常物品及个人物品。

收纳袋按材质分主要有PE收纳袋和无纺布收纳袋，以及棉布袋；而按用途分就五花八门了，主要有杂物袋、汽车用品收纳袋、衣物收纳袋或首饰袋佛珠袋等。例如公开号为CN303373735S的外观专利公开了一种衣橱收纳挂袋，其能够储存衣物、首饰等物件，但是由于每层的置物袋只具有一定的竖直高度，即使斜对角的距离也比较小，因此对于较长的鱼竿、球拍等物件，其无法放置在置物袋内，需要使用到另外的储物袋，所以上述的收纳挂袋具有可改进之处。

技术实现要素：

本实用新型的目的是提供收纳袋，至少一层置物层能够脱离于隔离带，松脱后相邻于该置物层的上下两层置物层形成的储物空间为原来储物空间两倍，因此能够放置具有较长长度的物件。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种收纳袋，包括布带主体、竖直分层于布带主体且呈间隔设置的若干置物层，置物层背离布带主体一边设有隔离带，若干所述置物层背离布带主体一边均连接于隔离带，若干所述置物层至少有一层与隔离带之间设置有连接件，所述连接件包括固定连接于置物层的第一连接体以及当与第一连接体配合时置物层连接于隔离带、当与第一连接体分离时置物层松脱于隔离带的第二连接体。

通过采用上述技术方案，当置物层通过第一连接体连接在第二连接体上时，置物层位于布带主体和隔离带之间，两个置物层之间的范围为储物空间，储物空间只具有一定的竖直高度，对于鱼竿、球拍等具有一定长度的物件，可以将第一连接体从第二连接体拆卸下来，从而实现置物层与隔离带脱离，松脱后相邻于该置物层的上下两层置物层形成的储物空间为原来储物空间两倍，因此能够放置具有较长长度的物件。

本实用新型进一步设置为：所述第一、第二连接体为相配合的第一拉链带和第二拉链带，所述第一拉链带固定连接于置物层，所述第二拉链带固定连接于隔离带。

通过采用上述技术方案，当第一拉链带和第二拉链带咬合后，实现置物层固定连接在隔离弹性面料上，从而实现能够支撑物件，当第一拉链带和第二拉链带分离后，相邻于该置物层的上下两层置物层形成一个新的储物空间，并且为原来储物空间的两倍，尤其在竖直高度上，远大于之前的竖直高度，从而实现容纳具有较长长度的物件。

本实用新型进一步设置为：第一、第二连接体为相配合的公魔术贴和母魔术贴，所述公魔术贴固定连接于置物层，所述母魔术贴固定连接于隔离带。

通过采用上述技术方案，当公魔术贴和母魔术贴粘合后，实现置物层固定连接在隔离弹性面料上，从而实现能够支撑物件，当公魔术贴和母魔术贴分离后，与前述方案相同，相邻于该置物层的上下两层置物层形成一个新的储物空间，并且为原来储物空间的两倍，尤其在竖直高度上，远大于之前的竖直高度，从而实现容纳具有较长长度的物件。

本实用新型进一步设置为：所述布带主体朝向隔离带一侧固定连接有与所述第一拉链带相配合的第三拉链带，所述第三拉链带与第二拉链带结构形状均相同。

通过采用上述技术方案，第一拉链带和第二拉链带相分离后，置物层松脱于隔离带，将置物层翻转到下方，使其第一拉链带与第三拉链带配合，从而实现置物层固定连接布带主体上，防止物件放置在置物层的底边上。

本实用新型进一步设置为：所述置物层为布层。

通过采用上述技术方案，布层与布带主体的连接处能够向下翻转，相对于弹性面料，布层的形变更加容易。

本实用新型进一步设置为：所述布层呈中空设置，所述布层内嵌设有弹性面料。

通过采用上述技术方案，弹性面料具有一定的硬度，具有一个平整面，当物件放置在置物层上能够保持稳定。

本实用新型进一步设置为：所述布带主体两侧均设置有置物层和隔离带。

通过采用上述技术方案，当收纳袋挂在衣柜里时，其两侧都能够放置物件，提高收纳袋的利用率。

综上所述，本实用新型具有以下优点：1、通过布带主体、置物层以及隔离带能够形成多种储物空间，便于使用者放置物件；2、通过第一拉链带和第二拉链带咬合或者公魔术贴和母魔术贴的粘合，使得置物层可拆卸连接于隔离带，从而能够增大储物空间，实现储存长度较长的物件；3、通过将置物层设置为嵌设有弹性面料的布层，一方面便于置物层松脱于隔离带后能够被翻转到下方，另一方面在支撑物件，使得物件保持稳定。

附图说明

图1为实施例1的立体图；

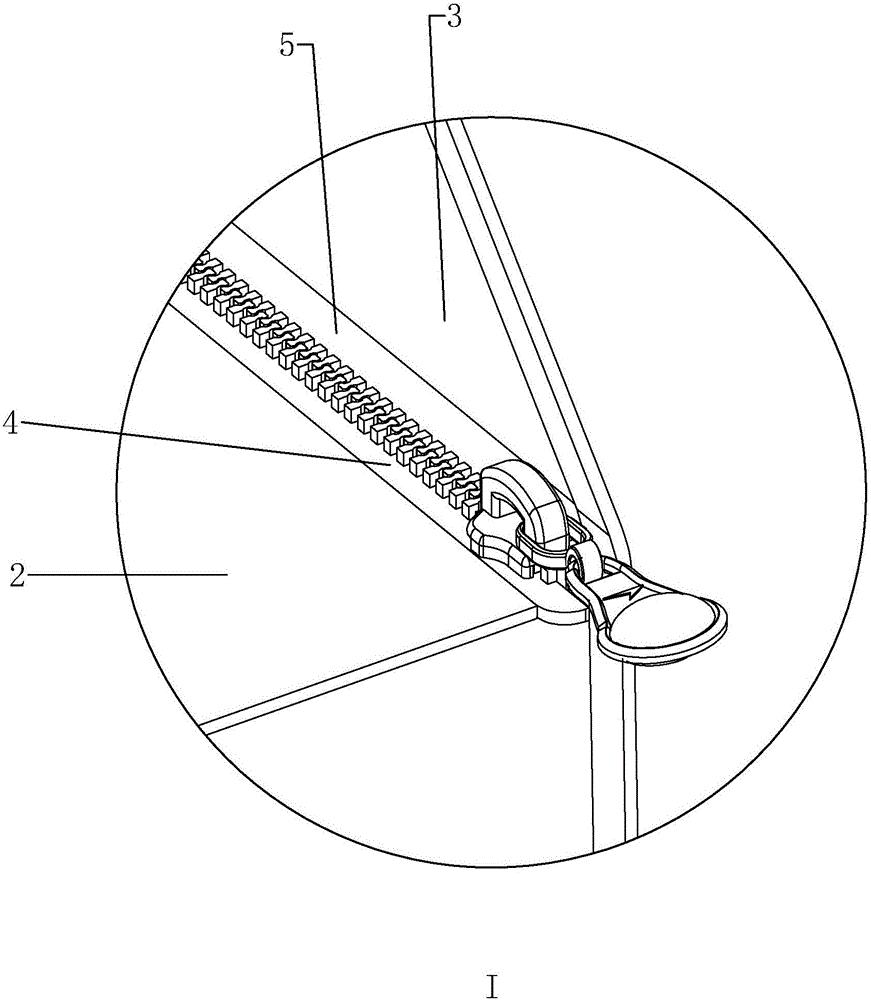

图2为图1中I部的放大图；

图3为实施例2的立体图；

图4为图3中II部的放大图。

附图标记：1、布带主体；2、置物层；3、隔离带；4、第一拉链带；5、第二拉链带；6、公魔术贴；7、母魔术贴；8、第三拉链带。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例1：一种收纳袋，结合图1和图2所示，包括长条形的布带主体1，竖直间隔设置在布带主体1上的两侧的置物层2，采用布层作为置物层2，布层呈中空设置，并且在布层内嵌设有弹性面料（图中未示出），布层的一边通过线缝合固定连接在布带主体1上，布层背离布带主体1一侧连接有一透明的隔离带3，并且布带主体1每一侧的隔离带3仅设置有一条，即置物层2分布在布带主体1和隔离带3之间，隔离带3可收纳或展开于布带主体1，当隔离带3展开于布带主体1时，置物层2处于平铺状态，使用者能够将物件放置在置物层2上。

本实施例的每个置物层2与隔离带3之间通过第一连接体和第二连接体呈可拆卸连接，第一连接体和第二连接体分别为第一拉链带4和第二拉链带5，其中第一拉链带4固定连接在置物层2背离布带主体1一边，而第二拉链带5固定在隔离带3上。当布带主体1呈竖直挂在衣柜里时，置物层2上的第一拉链带4和咬合于与置物层2同等高度的第二拉链带5上，置物层2形成一个可以放置物件的平面，而当置物层2上的第一拉链带4与其不同高度的第二拉链带5咬合时，置物层2为一个倾斜面，可以支撑已经开启的酒瓶等物件，防止酒瓶水平放置时酒从酒瓶内漏出。

在布带主体1上位于连接置物层2的下方均设置有第三拉链带8，第三拉链带8与第二拉链带5结构形状均相同，当置物层2通过第一拉链带4连接在第二拉链带5上时，置物层2位于布带主体1和隔离带3之间，两个置物层2之间的范围为储物空间，储物空间只具有一定的竖直高度，对于鱼竿、球拍等具有一定长度的物件，可以将第一拉链带4从第二拉链带5上拆卸下来，并将第一拉链带4与第三拉链带8配合，从而实现置物层2与隔离带3脱离，松脱后相邻于该置物层2的上下两层置物层2形成的储物空间为原来储物空间两倍，因此能够放置具有较长长度的物件。

实施例2：一种收纳袋，结合图1和图2所示，与实施例1的不同之处在于，第一连接体和第二连接体分别为公魔术贴6和母魔术贴7，同时在原先设置第三拉链带8的位置设置为与公魔术贴6相配合母魔术贴7，该母魔术贴7与设置在隔离带3的母魔术贴7结构形状均相同。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
