一种用于农药生产的烘干机的制作方法

本实用新型涉及农药生产技术领域，特别涉及一种用于农药生产的烘干机。

背景技术：

农药，即为“杀害药剂”，但实际上所谓的农药系指用于防治危害农林牧业生产的有害生物和调节植物生长的化学药品和生物药品，农药生产过程中需要使用到烘干机，通过烘干机将粉末状的农药进行烘干，便于长时间保存，但是目前阶段的烘干机存在诸多的不足之处，例如，农药烘干取放不方便，烘干效率低。为此，我们提出一种用于农药生产的烘干机。

技术实现要素：

本实用新型的主要目的在于提供一种用于农药生产的烘干机，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种用于农药生产的烘干机，包括箱体，所述箱体表面设有箱门，所述箱体和箱门之间设有铰链，所述箱门表面设有观察窗，所述观察窗一侧设有温度显示表，所述箱体下端设有移动轮，所述箱体上端固定连接有烘干风机，所述烘干风机一侧固定连接有进风管，所述箱体内部上下两端均设有烘干风管，所述烘干风管表面设有出风孔，所述烘干箱内侧壁设有电加热管，所述箱体内侧壁设有保温层。

进一步地，所述箱体和箱门通过铰链活动连接。

进一步地，所述电加热管设有若干个，均匀分布在烘干箱内侧壁。

进一步地，所述烘干风机和烘干风管分别与进风管固定连接。

进一步地，所述保温层的材料为玻璃棉。

与现有技术相比，本实用新型具有如下有益效果：

1.本实用新型通过设有的烘干风机、烘干风管和电加热管，两种烘干设备同时进行烘干，提高了烘干效果和质量，通过设有的观察窗，可对在进行烘干的农药进行实时监测，避免烘干过度，通过设有的温度显示表，可以实时监测烘干箱内部的温度，避免温度过高或过低对农药的烘干产生影响，通过设有的保温层，可以对烘干箱内部的温度进行隔绝，避免温度的流失；

2.本实用新型结构简单，成本较低，能耗较小，实用性强，烘干效果好，适于推广使用。

附图说明

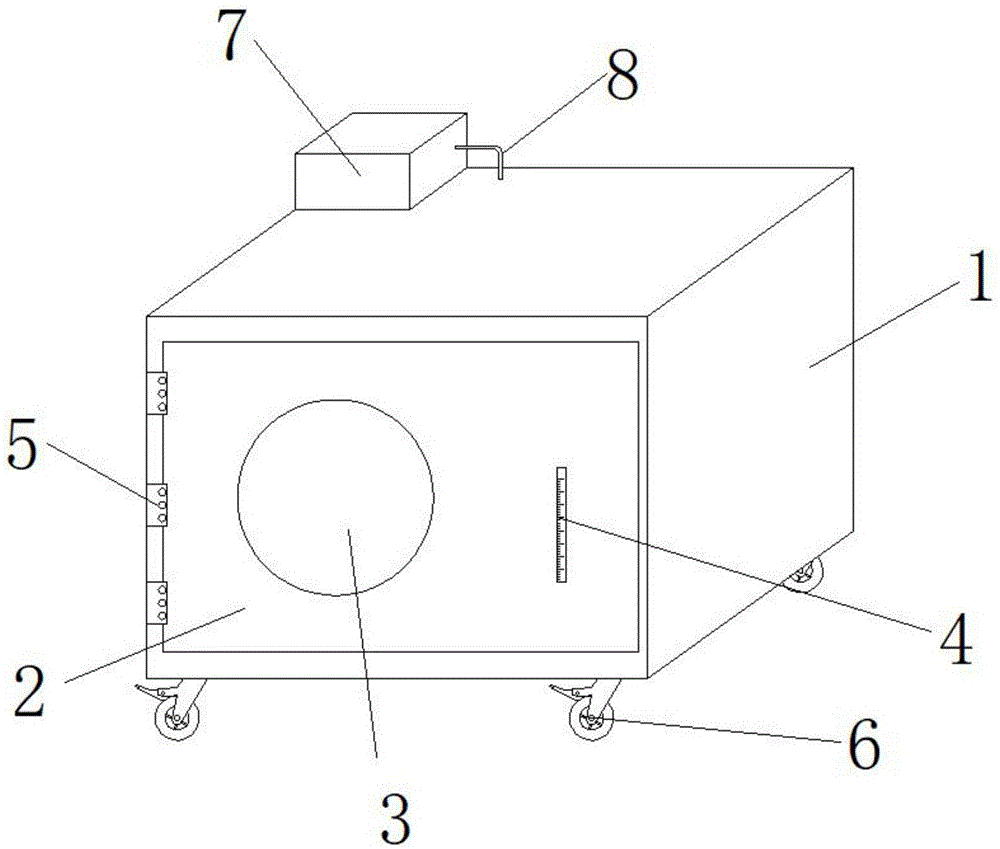

图1为本实用新型用于农药生产的烘干机的整体结构示意图。

图2为本实用新型用于农药生产的烘干机的内部结构示意图。

图中：1、箱体；2、箱门；3、观察窗；4、温度显示表；5、铰链；6、移动轮；7、烘干风机；8、进风管；9、烘干风管；10、电加热管；11、出风孔；12、保温层。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种用于农药生产的烘干机，包括箱体1，所述箱体1表面设有箱门2，所述箱体1和箱门2之间设有铰链5，所述箱门2表面设有观察窗3，所述观察窗3一侧设有温度显示表4，所述箱体1下端设有移动轮6，所述箱体1上端固定连接有烘干风机7，所述烘干风机7一侧固定连接有进风管8，所述箱体1内部上下两端均设有烘干风管9，所述烘干风管9表面设有出风孔11，所述烘干箱1内侧壁设有电加热管10，所述箱体1内侧壁设有保温层12。

其中，所述箱体1和箱门2通过铰链5活动连接。

如图所示，方便将预制的农药放入烘干箱内部。

其中，所述电加热管10设有若干个，均匀分布在烘干箱1内侧壁。

如图所示，可以更加全面的对农药进行风干。

其中，所述烘干风机7和烘干风管9分别与进风管8固定连接。

如图所示，可以更加全面的对农药进行风干。

其中，所述保温层12的材料为玻璃棉。

如图所示，可以对烘干箱内部的温度进行隔绝，避免温度的流失。

需要说明的是，本实用新型为一种用于农药生产的烘干机，工作时，通过设有的烘干风机7、烘干风管9和电加热管10，两种烘干设备同时对农药进行烘干，提高了烘干效果和质量，通过设有的观察窗3，可对在进行烘干的农药进行实时监测，避免烘干过度，通过设有的温度显示表4，可以实时监测烘干箱内部的温度，避免温度过高或过低对农药的烘干产生影响，通过设有的保温层12，可以对烘干箱内部的温度进行隔绝，避免温度的流失，结构简单，成本较低，能耗较小，实用性强，烘干效果好，适于推广使用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
