一种市政施工用沙子筛选装置的制作方法

本发明涉及市政工程施工技术领域，具体是一种市政施工用沙子筛选装置。

背景技术：

市政工程是指市政设施建设工程。在我国，市政设施是指在城市区、镇(乡)规划建设范围内设置、基于政府责任和义务为居民提供有偿或无偿公共产品和服务的各种建筑物、构筑物、设备等。城市生活配套的各种公共基础设施建设都属于市政工程范畴，比如常见的城市道路，桥梁，地铁，比如与生活紧密相关的各种管线：雨水，污水，上水，中水，电力，电信，热力，燃气等，还有广场，园林等的建设，都属于市政工程范畴。

在市政工程建筑施工过程中，从河中或其他地方运来沙子后，往往沙子里含有很多大颗粒碎石等，不能够直接使用，而是需要经过筛取后，才能达到施工要求。目前工地上进行筛沙，一般都是由建筑工人来完成的，其工作量大，且工作效率低，难以实现高效率的施工，因此，亟需提供一种市政施工用沙子筛选装置，以提高沙子的筛选效果，保证施工质量要求。

技术实现要素：

本发明的目的在于提供一种市政施工用沙子筛选装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种市政施工用沙子筛选装置，包括筛选箱，所述筛选箱下部焊接固定有支撑板，支撑板底部均匀竖直设有若干个支腿；所述筛选箱顶部安装有进沙管，进沙管下管口位于筛选箱内部，进沙管上下管口均为喇叭状结构，进沙管与进沙管内部连通；所述筛选箱内转动式设有转轮，所述转轮位于进沙管下管口处，转轮周向均匀设有若干个叶片，每个所述叶片沿转轮轴向延伸设置，转轮表面轴向等间距设有若干个刀片，每个所述刀片沿转轮径向延伸设置，刀片位于相邻叶片之间；所述筛选箱左侧内壁自上而下设有第一固定板和第二固定板，筛选箱内自上而下横向设有第一筛板和第二筛板，第一筛板和第二筛板均向右贯穿延伸至筛选箱外部；第一筛板与第一固定板之间以及第二筛板与第二固定板之间均纵向连接有限位弹簧；所述筛选箱左侧壁上铰接有第一挡板和第二挡板，第一挡板和第二挡板均通过锁紧螺钉可拆式固定在筛选箱上，所述第一挡板位于第一筛板上方，第二挡板位于第二筛板上方；所述支撑板上设有减速电机，减速电机的输出轴上同轴固定安装有主动带轮，筛选箱的外侧壁上转动式设有转轮，所述转轮外表面均与设有若干个主动凸块，相邻主动凸块之间形成凹槽，第一筛板下表面和第二筛板上表面均固定安装有与凹槽相配合的从动凸块；所述转轮上同轴固定安装有从动带轮，主动带轮与从动带轮之间传动连接有传动皮带；所述支撑板上固定安装有伺服电机，筛选箱内下部设有绞龙，绞龙与伺服电机输出轴固定连接；所述筛选箱底部竖直向下开设有出料管，出料管上安装有出料阀门；筛选箱上侧壁上开设有防尘网，筛选箱右侧壁上固定安装有气泵，气泵的出口端连通有进气管，进气管向左延伸至筛选箱内部，进气管远离气泵一端安装有喷头。

作为本发明的一种改进方案：所述第一筛板的筛孔直径大于第二筛板的筛孔直径。

作为本发明的一种改进方案：所述减速电机位于筛选箱右侧。

作为本发明的一种改进方案：所述主动凸块和从动凸块均为半球状结构。

作为本发明的一种改进方案：所述伺服电机位于筛选箱左侧。

作为本发明的一种改进方案：所述喷头的朝向为斜向上。

作为本发明的一种改进方案：所述支腿的数量为四个。

与现有技术相比，本发明的有益效果是：

本发明结构巧妙，设计合理，通过转轮带动第一筛板和第二筛板在限位弹簧的弹性力作用下上下震荡，不仅提高了沙子穿过第一筛板和第二筛板上筛孔的速率，提高了沙子的筛选速度，同时沙子能够经过震荡后均匀分布在第一筛板和第二筛板上，避免沙子过分集中，避免对筛孔造成堵塞，降低了筛选过程的故障发生率；叶片可对下落到筛选箱的筛子进行分散，同时刀片对结成团块状的沙子进行切割，使得沙子更加细化，利于筛选的进行。

附图说明

图1为本发明的结构示意图。

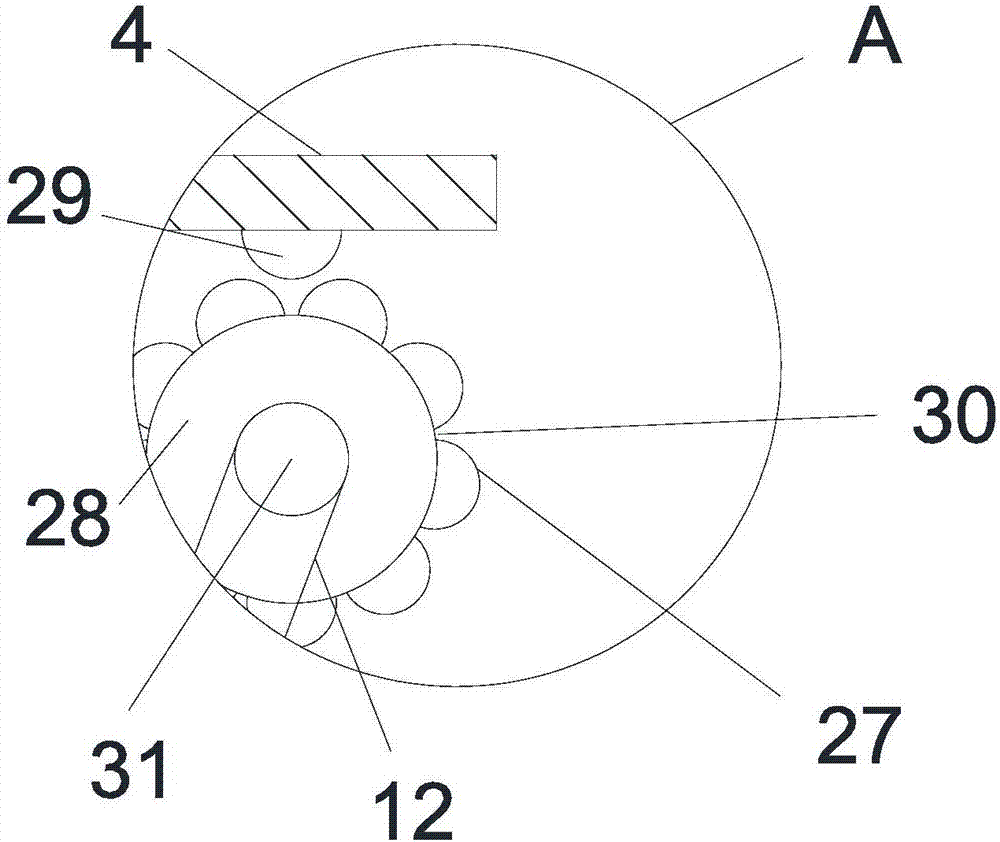

图2为图1中a向的示意图。

图3为本发明中转轮的结构示意图。

图4为图3中b向的示意图。

图中：1-筛选箱、2-进沙管、3-防尘网、4-第一筛板、5-刀片、6-转轮、7-叶片、8-气泵、9-进气管、10-喷头、11-第二筛板、12-传动皮带、13-主动带轮、14-支腿、15-减速电机、16-绞龙、17-出料阀门、18-出料管、19-支撑板、20-伺服电机、21-第二固定板、22-限位弹簧、23-第二挡板、24-第一固定板、25-锁紧螺钉、26-第一挡板、27-主动凸块、28-转轮、29-从动凸块、30-凹槽、31-从动带轮。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明：

请参阅图1-4，一种市政施工用沙子筛选装置，包括筛选箱1，所述筛选箱1下部焊接固定有支撑板19，支撑板19底部均匀竖直设有若干个支腿14，用以支撑筛选箱1的重量；所述筛选箱1顶部安装有进沙管2，进沙管2下管口位于筛选箱1内部，进沙管2上下管口均为喇叭状结构，进沙管2与进沙管2内部连通；所述筛选箱1内转动式设有转轮6，所述转轮6位于进沙管2下管口处，转轮6周向均匀设有若干个叶片7，每个所述叶片7沿转轮6轴向延伸设置，转轮6表面轴向等间距设有若干个刀片5，刀片5用来对从进沙管2下落的块状沙子进行破碎，促进沙子的细化，每个所述刀片5沿转轮6径向延伸设置，刀片5位于相邻叶片7之间；所述筛选箱1左侧内壁自上而下设有第一固定板24和第二固定板21，筛选箱1内自上而下横向设有第一筛板4和第二筛板11，第一筛板4和第二筛板11用来对沙子进行筛选，第一筛板4和第二筛板11均向右贯穿延伸至筛选箱1外部；第一筛板4与第一固定板24之间以及第二筛板11与第二固定板21之间均纵向连接有限位弹簧22；所述筛选箱1左侧壁上铰接有第一挡板26和第二挡板23，第一挡板26和第二挡板23均通过锁紧螺钉25可拆式固定在筛选箱1上，所述第一挡板26位于第一筛板4上方，第二挡板23位于第二筛板11上方；所述支撑板19上设有减速电机15，减速电机15的输出轴上同轴固定安装有主动带轮13，实现减速电机15对主动带轮13的转动，筛选箱1的外侧壁上转动式设有转轮28，所述转轮28外表面均与设有若干个主动凸块27，相邻主动凸块27之间形成凹槽30，第一筛板4下表面和第二筛板11上表面均固定安装有与凹槽30相配合的从动凸块29；所述转轮28上同轴固定安装有从动带轮31，主动带轮13与从动带轮31之间传动连接有传动皮带12；所述支撑板19上固定安装有伺服电机20，筛选箱1内下部设有绞龙16，绞龙16与伺服电机20输出轴固定连接；所述筛选箱1底部竖直向下开设有用于出料的出料管18，出料管18上安装有出料阀门17；筛选箱1上侧壁上开设有具有防尘作用的防尘网3，筛选箱1右侧壁上固定安装有气泵8，气泵8的出口端连通有进气管9，进气管9向左延伸至筛选箱1内部，气管9远离气泵8一端安装有喷头10。

本发明的工作原理和使用方法是：

使用时，将所要进行筛选的沙子原料通过进沙管2投入到筛选箱1中，沙子在下落过程中对叶片7进行冲击，进而带动转轮6的转动，转轮6上设置的刀片5旋转并对沙子进行切割，使得结块的沙子能够得到破碎细化，不利于后续的筛选；启动气泵8，空气经过进气管9输送后从喷头10喷出，喷出的空气斜向上吹向下落的沙子，不仅进一步促进了沙子的分散，同时带走沙子中的水分，起到干燥作用，使得沙子更加松散，利于沙子的筛选；启动减速电机15带动主动带轮13转动，主动带轮13通过传动皮带12传动从动带轮31转动，从动带轮31带动与之同轴固定连接的转轮28转动，转轮28转动的同时，转轮28表面设置的主动凸块27随之转动并推动第一筛板4和第二筛板11上的从动凸块29，从动凸块29交替与从动凸块29和凹槽30抵接，进而实现第一筛板4和第二筛板11的上下振动，在限位弹簧22的弹力作用下，促进了第一筛板4和第二筛板11的振动，不仅提高了沙子穿过第一筛板4和第二筛板11上筛孔的速率，提高了沙子的筛选速度，同时沙子能够经过震荡后均匀分布在第一筛板4和第二筛板11上，避免沙子过分集中，避免对筛孔造成堵塞，降低了筛选过程的故障发生率；由于第一筛板4的筛孔直径大于第二筛板11的筛孔直径，沙子得到了二次的筛选，使得最后落入到筛选箱1底部的沙子更加细腻，筛选结束后，最后落在第一筛板4、第二筛板11和筛选箱1底部的沙子大小依次递减。伺服电机20带动绞龙16可将尺寸最小的沙子输送到筛选箱1左下部，打开出料阀门17即可将其通过出料管18输送出筛选箱1；拆下锁紧螺钉25，将第一挡板26和第二挡板23打开，便于将第一筛板4和第二筛板11上的沙子从筛选箱1中取出，进而得到三种不同尺寸的沙子，可用于市政工程中不同的施工工序。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
