一种排烟风机的制作方法

本实用新型涉及一种排烟风机。

背景技术：

普通的排烟风机是由各个部件组装固定好，效率较为一般，体积也较大，风量达不到要求，噪音较大，给工作生活带来很多不便。

技术实现要素：

本实用新型的目的是针对现有技术不足之处而提供一种能耗小、排烟量大、占地面积小、清洗方便的排烟风机。

本实用新型通过以下技术方案予以实现：一种排烟风机，其特征在于，它包括箱体、电机、脚垫和叶轮；所述箱体由前挡板、防雨罩、与前挡板垂直的顶板和底座组成；所述电机组装在电机雨罩里面；所述叶轮组装在箱体里面，并通过锥套和轴盘与电机连接；所述叶轮安装有叶片；整个箱体由4个位于底座矩形角位置的脚垫支撑。

所述叶片可拆卸。

所述前挡板中间有风嘴。

所述电机雨罩通过两个电机支架与底座连接固定。

所述脚垫为弹簧减震脚垫。

本实用新型的积极效果是：本实用新型提供的是占地面积小、排烟量大、易清洗安装、具有防震减震效果的排烟风机，它包括箱体、电机、脚垫和叶轮，无传统意义上的通风管道，体现了占地面积小的特点；他的叶轮组装在箱体里面，并通过锥套和轴盘与电机连接，无蜗壳风机结构，开放式机壳，无需通过管道，可直接排放烟雾，体现了排烟量大的特点；所述叶轮安装有叶片，所述叶片可拆卸，为清洗安装提供了便利；整个箱体由4个位于底座矩形角位置的脚垫支撑，所述脚垫为弹簧脚垫，体现了防震减震的特点。

附图说明

图1是本实用新型实施例的总体结构装配示意图。

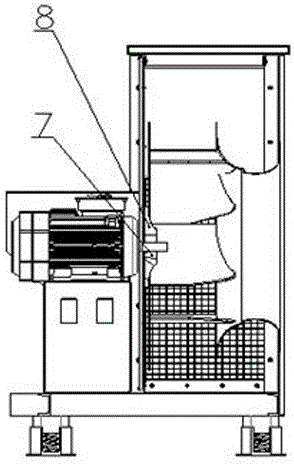

图2是本实用新型实施例的电机和叶轮连接示意图。

图3是本实用新型实施例的叶轮和叶片连接示意图。

图中：

1.箱体 2. 防雨罩 3. 电机 4. 电机支架 5. 底座 6. 弹簧减震脚垫 7. 锥套 8. 轴盘 9. 叶轮 10. 风嘴 11. 前挡板 12. 顶板 13. 电机雨罩 14. 叶片

具体实施方式

下面结合附图对本实用新型具体实施作进一步的描述：

图1是本实用新型实施例的总体结构装配示意图。一种排烟风机，其特征在于，它包括箱体、电机、脚垫和叶轮；所述箱体由前挡板、防雨罩、与前挡板垂直的顶板和底座组成；所述电机组装在电机雨罩里面；所述叶轮组装在箱体里面，并通过锥套和轴盘与电机连接；所述叶轮安装有叶片；整个箱体由4个位于底座矩形角位置的脚垫支撑。

所述叶片可拆卸。

所述前挡板中间有风嘴。

所述电机雨罩通过两个电机支架与底座连接固定。

所述脚垫为弹簧减震脚垫。

上述实例并不构成对本实用新型的限制，凡采用等同替换或等效变换的形式所获得的技术方案，均落在本实用新型的保护范围之内。
