一种注射器止回阀密封结构的制作方法

本实用新型涉及注射器技术领域，尤其涉及一种注射器止回阀密封结构。

背景技术：

当前对动物（尤其是批量养殖的动物）进行药物注射一般都采用连续注射器，效率高而且成本相对较低，单针式的连续注射器一般都是采用双止回阀结构，也就是在注射器上的药液管路设有两个方向相反的止回阀，内置有注射活塞的针管则与两个止回阀之间的药液管路相连通，当注射活塞回拉时，进液端的止回阀打开、出液端的止回阀关闭，药液被吸入针管内部；而当注射活塞推出时，进液端的止回阀关闭、出液端的止回阀打开，药液从注射器的针管注射进动物体内。

现有技术的止回阀的两个扣合阀体之间一般都是通过螺栓固连，且通过螺纹密封，由于螺纹的密封性较差，止回阀在工作时容易有空气进入阀腔，进而导致针尖处产生挂滴现象，对注射器的正常使用造成影响。

技术实现要素：

本实用新型所要解决的技术问题，在于提供一种密封性能好的注射器止回阀密封结构。

本实用新型解决上述技术问题所采用的技术方案是：

本实用新型提供了一种注射器止回阀密封结构，其包括第一阀体、第二阀体、阀芯、弹簧以及内密封环，所述第一阀体设有阶梯孔，所述阶梯孔具有第一阶梯部和第二阶梯部，所述内密封环置于所述第二阶梯部内，所述第二阀体设有外凸的连接端，所述连接端的外表面与所述第二阶梯部的内表面通过螺纹连接并将所述内密封环抵紧于所述第二阶梯部内，所述第一阶梯部的内表面以及所述内密封环的内表面共同构成所述弹簧和阀芯移动的空间。

作为上述技术方案的进一步改进，所述阶梯孔还具有置于所述第二阶梯部外侧的第三阶梯部，所述第三阶梯部内放置有外密封环，所述第二阀体外围设有抵接部，所述抵接部将所述外密封环抵紧于所述第三阶梯部内。

作为上述技术方案的进一步改进，所述内密封环的内径与所述第一阶梯部的内径相同。

作为上述技术方案的进一步改进，所述外密封环的内径与所述第二阶梯部的内径相同。

作为上述技术方案的进一步改进，所述内密封环和外密封环的材质都为工程塑料。

作为上述技术方案的进一步改进，所述第一阀体设有连通阶梯孔的第一流道，所述第二阀体设有连通至所述连接端端面的第二流道，所述阀芯呈“十”字状，且其一端套于所述弹簧内部，另一端置于所述第一流道或第二流道内。

作为上述技术方案的进一步改进，放置有所述阀芯一端的第一流道或第二流道的流道口设有倒角。

本实用新型的有益效果是：

本实用新型注射器止回阀密封结构通过螺栓的锁紧力将密封环抵紧于阶梯孔内，密封环的内表面与阶梯孔的内表面共同构成弹簧和阀芯移动的空间，既保证了弹簧和阀芯能够顺畅地往复运动，又能够保证止回阀的密封性能。

附图说明

图1是本实用新型注射器止回阀密封结构实施例一的拆分结构示意图；

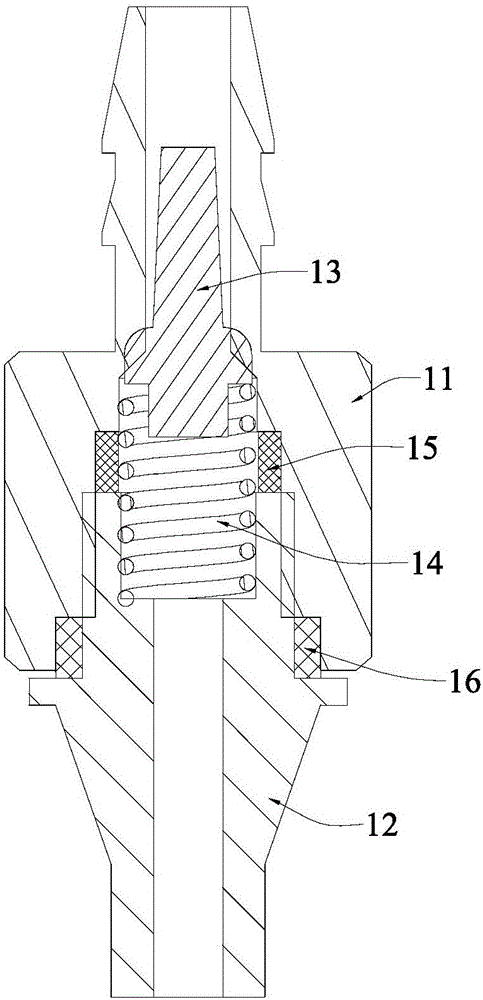

图2是本实用新型注射器止回阀密封结构实施例一的剖视图；

图3是本实用新型注射器止回阀密封结构实施例一拆分结构的剖视图；

图4是本实用新型注射器止回阀密封结构实施例二的剖视图。

具体实施方式

以下将结合实施例和附图对本实用新型的构思、具体结构及产生的技术效果进行清楚、完整地描述，以充分地理解本实用新型的目的、特征和效果。显然，所描述的实施例只是本实用新型的一部分实施例，而不是全部实施例，基于本实用新型的实施例，本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例，均属于本实用新型保护的范围。另外，专利中涉及到的所有联接/连接关系，并非单指构件直接相接，而是指可根据具体实施情况，通过添加或减少联接辅件，来组成更优的联接结构。本实用新型中的各个技术特征，在不互相矛盾冲突的前提下可以交互组合。

图1至图3示出了本实用新型注射器止回阀密封结构实施例一的具体结构。请一并参照图1、图2和图3，本实用新型注射器止回阀密封结构包括第一阀体11、第二阀体12、阀芯13、弹簧14、内密封环15以及外密封环16。第一阀体11和第二阀体12扣合形成阀芯13和弹簧14移动的空间，内密封环15和外密封环16对止回阀形成双重密封，以保证止回阀工作时的密封性能。

第一阀体11设有相连通的阶梯孔111和第一流道112，阶梯孔具有第二阶梯部111a、第二阶梯部111b以及第三阶梯部111c，内密封环15置于第二阶梯部111b内，外密封环16置于第三阶梯部111c内。

第二阀体12设有与阶梯孔111相连通的第二流道123，第二阀体12端部还设有外凸的连接端121、外围设有抵接部122，连接端121的外表面与第二阶梯部111b的内表面通过螺纹连接并将内密封环15抵紧于第二阶梯部111b内，同时抵接部122将外密封环16抵紧于第三阶梯部111c内。第一阶梯部111a的内表面以及内密封环15的内表面共同构成弹簧14和阀芯13移动的空间。

优选地，内密封环15的内径与第一阶梯部111a的内径相同，这样能够保证弹簧在往复运动中，不会因为连接处的不平整而出现卡滞的现象，保证止回阀工作的稳定性。另外，外密封环16的内径与第二阶梯部111b的内径相同，便于安装且密封性能高。

内密封环15和外密封环16的材质都优选为工程塑料，本实用新型的密封环既要有足够的刚性，避免被挤压变形，而且还要有一定的弹性，以保证其密封作用。工程塑料优选聚碳酸酯、聚酰胺、聚甲醛、聚苯醚、聚酯、聚苯硫醚、聚芳基酯、聚四氟乙烯等。

阀芯13呈“十”字状，且其一端套于弹簧14内部，另一端置于第一流道112内。优选地，第一流道112与阀芯13相接触的流道口设有倒角131。

图4示出了本实用新型注射器止回阀密封结构实施例二的具体结构。该实施例与实施例一的区别在于阀芯23的一端套于弹簧24内，而另一端置于第二流道212内，其他结构则与实施例一相同，在此不再赘述。

以上是对本实用新型的较佳实施例进行了具体说明，但本实用新型并不限于所述实施例，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可做出种种的等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
