便于安装显示屏的拼接式攀爬支架、显示屏、显示幕墙的制作方法

本实用新型涉及显示屏配件，尤其涉及一种便于安装显示屏的拼接式攀爬支架。本实用新型还是涉及一种显示屏。本实用新型还是涉及一种显示幕墙。

背景技术：

LED光源作为一种目前广泛应用发展迅速的新型光源，与传统光源相比有着节能、高效、体积小、寿命长、响应速度快、驱动电压低、抗震能力卓越等优势，从而能迅速发展扩大行业规模、市场占有份额，在行业趋势导向之下，其技术也在不断更新和深化。

目前的LED显示屏通常用于演出，户外设置等，必须轻便、易于拆装、拼接方便、抗风等特点。目前大多由箱体结构组成，常规LED显示屏是利用常规的垂直面边框和平直的连接片，然后安装显示单元。

然而通常对于每一种尺寸的LED显示屏，都需要使用与之配合的框架来对其进行定位，尤其是对于户外环境，需要强度较大的攀爬支架对LED显示屏进行支撑，但是现有的框架式的攀爬支架，其重量较重，尺寸较大，因此在对多个攀爬支架进行组合的时候，其连接就显得不够方便，快捷。

技术实现要素：

本实用新型的目的在于克服上述现有技术之不足而提供一种便于安装显示屏的拼接式攀爬支架。本实用新型的另一个目的在于提供一种显示屏。本实用新型还提供一种显示幕墙。

为实现上述目的，本实用新型提供一种便于安装显示屏的拼接式攀爬支架，包括框架，所述框架的一端面为显示屏安装端面，

所述框架的显示屏安装端面上设有若干个呈相对布设的显示屏定位装置；

所述显示屏定位装置包括卡座、以及安装在卡座上的分度销；

所述卡座突出设置于其在框架上的显示屏安装端面；

所述卡座与所述框架的外轮廓边缘之间形成显示屏卡位；

所述分度销具有销头和的销柄，所述销柄朝向所述显示屏安装端面的中心设置，所述销头朝框架外设置。

优选的，所述框架为矩形，所述框架内为镂空的屏幕安装位。

优选的，所述屏幕安装位设置为至少一个。

优选的，所述屏幕安装呈竖直方向或水平方向的“日”字形分布。

优选的，所述屏幕安装呈“田”字形分布。

优选的，所述框架上设有锁扣件，所述锁扣件位于所述框架内轮廓面的至少一个端面上，每一端面上的所述锁扣件设置为至少一个，框架上且相对于所述锁扣件的位置处设有扣头，所述锁扣件与所述扣头配合扣合。

优选的，所述锁扣件包括固定座、U形挂钩、定位副把和把手，所述固定座上设有定位柱，所述定位副把转动设置于把手上，所述定位副把上具有卡口，所述卡口卡合于所述定位柱上，以配合锁紧锁扣件。

优选的，，所述固定座固定安装于所述框架的内轮廓面上，所述把手转动安装于所述固定座上，所述定位副把和U形挂钩分别转动安装于所述把手上，且所述定位副把与所述把手的连接位置处设有复位弹簧，所述锁扣件通过U形挂钩与所述扣头扣合，所述定位副把与定位柱卡合或分离，以配合锁紧U形挂钩和扣头，或松开U形挂钩和扣头。

优选的，所述框架外轮廓面的至少一个端面上，设有至少两个定位凸块，所述定位凸块上设有定位孔，与所述定位凸块安装面相反的所述框架外轮廓面上，设有与定位凸块配合的定位槽，所述定位槽处设有插锁，至少两个所述框架通过所述插锁与所述定位凸块的定位孔插接配合以锁定。

优选的，所述销头的端部伸出所述卡座设置。

优选的，所述框架的外轮廓面上设有镂空部。

优选的，所述镂空部设置为至少一个。

优选的，所述镂空部之间设有平整的至少两个用以框架之间配合的拼合端面。

优选的，所述拼合端面上设置有所述扣头。

优选的，所述框架上设有用以连接支撑杆的支撑孔。

优选的，所述支撑孔位于框架外轮廓面和/或内轮廓面上。

优选的，所述定位凸块具有自由端，所述自由端口径缩小。

优选的，所述定位槽的形状与所述定位凸块一致。

本实用新型还提供一种显示屏，包括攀爬支架，其特征在于，所述攀爬支架为如上述任意所述的便于安装显示屏的拼接式攀爬支架，所述显示屏上设有与所述销头配合插接的插接孔。

本实用新型还提供一种显示幕墙，包括攀爬支架，其特征在于，所述攀爬支架为如上述任意所述的便于安装显示屏的拼接式攀爬支架。

本实用新型的有益效果是：在框架上设置显示屏定位装置，通过将显示屏与框架对接，使显示屏定位装置的卡座抵住显示屏，并使分度销对准显示屏上的插接孔，从而通过分度销和插接孔的配合将屏幕快速安装在框架上，当需要取下显示屏时，提拉旋转分度销，使分度销离开插接孔，则可以将显示屏取下，使显示屏的安装拆卸快速方便，降低工作强度和简化操作难度，提高工作效率。在框架上设有定位凸块和与之配合的定位槽，并在配合孔的位置处设置插锁，当需要对多个框架进行拼接时，通过将一个框架的定位凸块和另一个框架的定位槽对准插接，然后转动并推动插锁，使插锁插入锁定孔中以锁定相连接的两框架，使框架保持稳定的拼接，并在框架上设置锁扣件和与之配合的扣头，锁扣件上设有固定座、U形挂钩、定位副把和把手，固定座上设有定位柱，定位副把转动设置于把手上，定位副把上具有卡口，通过U形挂钩与扣头进行锁定以连接两框架，或U形挂钩与扣头松开以分离两框架，并通过设置的定位副把与定位柱之间的锁定，使把手通过定位副把与固定座定位，使把手不可相对于固定座转动，从而避免U形挂钩与扣头之间松脱，当压动定位副把，使定位副把的卡口脱离定位柱时，即可分离两连接的框架，起到了更加安全的作用，避免已连接好的框架之间的非正常分离情况的发生，避免出现显示事故或者其他事故的问题，同时，也便于重量较重体积较大的框架之间的拼接，安装方便，缩短安装时间，锁定更牢靠。

附图说明

图1是本实用新型的整体结构示意图；

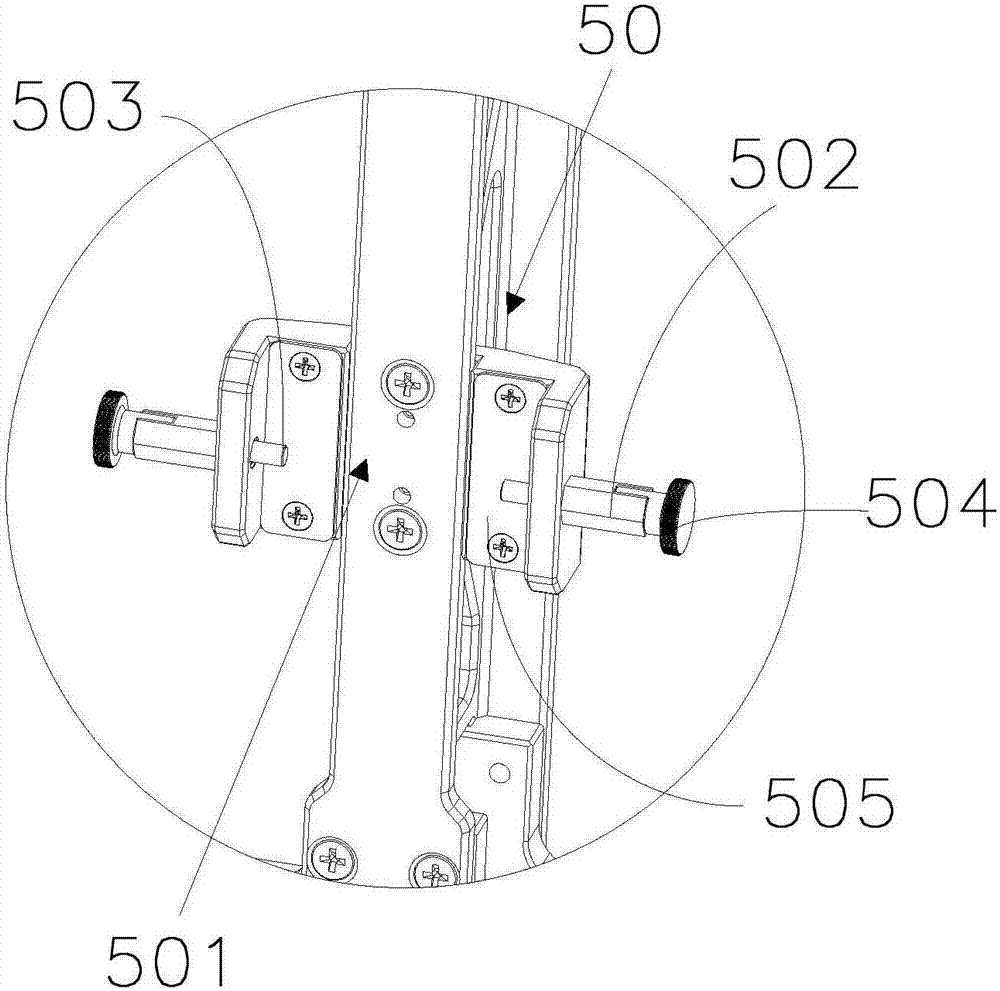

图2是图1中A的示意图；

图3是图1中B的仰视图；

图4是本实用新型锁扣件的示意图；

图5是图1中A的后视示意图；

附图标记：

框架10；定位凸块101；定位槽102；屏幕安装位103；镂空部104；拼合端面105；支撑孔106；定位孔107；锁扣件20；固定座201；U形挂钩202；定位副把203；把手204；定位柱205；卡口206；扣头30；插锁40；锁柄401；锁杆402；锁座403；缺口404；显示屏定位装置50；显示屏卡位501；分度销502；销头503；销柄504；卡座505。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

参照图1至图5，一种便于安装显示屏的拼接式攀爬支架，包括框架10，所述框架10的一端面为显示屏安装端面，所述框架10的显示屏安装端面上设有若干个呈相对布设的显示屏定位装置50；所述显示屏定位装置50包括卡座505、以及安装在卡座505上的分度销502；所述卡座505突出设置于其在框架10上的显示屏安装端面；所述卡座505与所述框架10的外轮廓边缘之间形成显示屏卡位501；所述分度销502具有销头503和的销柄504，所述销柄504朝向所述显示屏安装端面的中心设置，所述销头503朝框架10外设置。

进一步地，所述框架10为矩形，所述框架10内为镂空的屏幕安装位103。框架10整体结构为矩形，这样更便于安装和制造以及符合使用常规。屏幕安装位103用于安装显示屏。

进一步地，所述屏幕安装位103设置为至少一个。框架10内的屏幕安装通过与框架10连为一体的支撑杆可将框架10内的屏幕安装分割为多个屏幕安装。

进一步地，所述屏幕安装呈竖直方向或水平方向的“日”字形分布。

进一步地，所述屏幕安装呈“田”字形分布。

由于框架10的尺寸可以为多种，多种的形状尺寸的框架10进行搭配，从而形成不同形状尺寸的框架10，以满足各种使用环境。

在上述任一技术方案的基础上，所述框架10上设有锁扣件20，所述锁扣件20位于所述框架10内轮廓面的至少一个端面上，每一端面上的所述锁扣件20设置为至少一个，框架10上且相对于所述锁扣件20的位置处设有扣头30，所述锁扣件20与所述扣头30配合扣合。

进一步地，所述锁扣件20包括固定座201、U形挂钩202、定位副把203和把手204，所述固定座201上设有定位柱205，所述定位副把203转动设置于把手204上，所述定位副把203上具有卡口206，所述卡口206卡合于所述定位柱205上，以配合锁紧锁扣件20。

进一步地，所述固定座201固定安装于所述框架10的内轮廓面上，所述把手204转动安装于所述固定座201上，所述定位副把203和U形挂钩202分别转动安装于所述把手204上，且所述定位副把203与所述把手204的连接位置处设有复位弹簧，所述锁扣件20通过U形挂钩202与所述扣头30扣合，所述定位副把203与定位柱205卡合或分离，以配合锁紧U形挂钩202和扣头30，或松开U形挂钩202和扣头30。

锁扣件20设置在框架10的内部，能有效减少其对框架10外部的空间占用，框架10可采用轻质材料制作，例如铝合金或镁合金等，但其具体不限定为铝合金或镁合金。

在框架10上设置扣头30，其设置于框架10上且与所述锁扣件20的位置相对设置，所述锁扣件20与所述扣头30配合扣合；框架10两两连接时，一个锁扣件20的刚好与另一个框架10上的扣头30对准；所述锁扣件20包括固定座201、U形挂钩202、定位副把203和把手204，所述固定座201上设有定位柱205，所述定位副把203转动设置于把手204上，所述定位副把203，上具有卡口206，所述卡口206卡合于所述定位柱205上，以配合锁紧锁扣件20；固定座201为安装在框架10的轮廓端面上，当需要连接两框架10时，通过转动锁扣件20的U形挂钩202，使U形挂钩202挂在扣头30上，在转动按压把手204，使U形挂钩202与扣头30扣紧，并搬动定位副把203，使定位副把203的卡口206卡在定位柱205上，从而完成了两个框架10的连接和锁定，在这种情况下，定位副把203能有效的将把手204锁定在固定座201上，把手204不能转动则U形挂钩202不动，起到了更加安全的作用，避免已连接好的框架10之间的非正常分离情况的发生。

锁扣件20在每一个框架10上设置为一个，同时为了便于框架10四周的连接，也可以是在框架10的每一个侧边上均设置一个，同理，与锁扣件20相配合使用的扣头30，其设置的数量和位置均与锁扣件20相一致。

进一步地，所述框架10外轮廓面的至少一个端面上，设有至少两个定位凸块101，所述定位凸块101上设有定位孔107，与所述定位凸块101安装面相反的所述框架10外轮廓面上，设有与定位凸块101配合的定位槽102，所述定位槽102处设有插锁40，至少两个所述框架10通过所述插锁40与所述定位凸块101的定位孔107插接配合以锁定。当框架10为多边形时，定位凸块101和定位槽102也可以是在框架10的每一组相对的外轮廓面端面上均设置，从而将框架10不断延伸形成大型显示幕墙。

在一种具体的实施例中，如图4所示，框架10的角位出处设有插锁40，所述定位槽102处设有插锁40至少两个所述框架10通过所述插锁40与所述定位凸块101的定位孔107插接配合以锁定。定位凸块101与定位槽102设置在相对的两端面上，而锁扣件20和扣头30为设在另一组相对的两端面上，即它们为间隔设置。

例如，当框架10为矩形时，在框架10的顶部外轮廓端面设置定位凸块101，在框架10的底部外轮廓端面设置定位槽102，在框架10的内轮廓面设置锁扣件20，在框架10上与锁扣件20的位置相对处设有相配合的扣头30，当框架10拼接的时候，一个框架10的锁定头与另一个框架10的配合孔配合，所述插锁40整体呈“L”形，其一端为锁柄401，另一端为锁杆402，所述框架10内位于所述定位槽102的位置处设有用以定位锁杆402的锁座403，所述锁座403内设有供所述锁杆402穿过的插孔，所述锁杆402设置于所述插孔内，所述锁柄401位于锁座403以外，所述插孔外边缘设有两缺口404，所述锁柄401可移动的分别卡在所述两缺口404内，插锁40的锁杆402刚好可以插入定位凸块101的定位孔107内，通过转动插锁40使锁柄401离开缺口404内，即可通过锁柄401拉动锁杆402，起到锁定定位凸块101或松开定位凸块101，即可锁定两框架10，实现框架10的上下拼接延伸或分离，框架10的两侧通过锁扣件20与其他框架10连接，实现框架10的水平方向的拼接延伸。

进一步地，所述销头503的端部伸出所述卡座505设置。以便于显示屏的锁定。

进一步地，所述框架10的外轮廓面上设有镂空部104。镂空部104可以有效的使风穿透框架10，使框架10整体具有较好的抗风阻性能，并且减轻框架10的重量，便于运输。

进一步地，所述镂空部104设置为至少一个。框架10上的镂空部104为间隔设置，使框架10的承力性能更好，并且减轻重量，外观也更美观。

进一步地，所述镂空部104之间设有平整的至少两个用以框架10之间配合的拼合端面105。当两个框架10相拼合的时候，可通过拼合端面105相对齐

进一步地，所述拼合端面105上设置有所述扣头30。可充分节约扣头30在框架10内的占用空间，使外观整体性更美观。

进一步地，所述框架10上设有用以连接支撑杆的支撑孔106。当显示屏的跨度非常大的时候，支撑杆的一端可以通过支撑孔106连接在显示屏上，另一端与固定端，如地面墙体进行固定安装，从而使显示屏安装以后更加牢靠，结构稳定。

进一步地，所述支撑孔106位于框架10外轮廓面和/或内轮廓面上。支撑孔106最好位于框架10的内轮廓面这样便于框架10的使用，同时每一个框架10内设置至少一个支撑孔106。

进一步地，所述定位凸块101具有自由端，所述自由端口径缩小。使定位凸块101的边缘与定位槽102之间的配合更好，也利于定位凸块101插入内。

进一步地，所述定位槽102的形状与所述定位凸块101一致。使定位凸块101的边缘与定位槽102之间的配合更好。

本实用新型的另一个目的是提供应用上述便于安装显示屏的拼接式攀爬支架的显示屏以及显示幕墙，所述显示屏上设有与所述销头503配合插接的插接孔。

综上所述，本实用新型结构稳定，安装方便，锁定牢靠。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在不脱离本实用新型的原理和宗旨的情况下在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
