一种新型柴油机飞轮壳的制作方法

本实用新型属于柴油机技术领域，具体涉及一种新型柴油机飞轮壳。

背景技术：

柴油机所匹配的飞轮壳随着柴油机多功能的使用要求，要在飞轮壳圆周方向增加电子转速传感器的安装螺孔，每个用户要求安装的位置不同，导致飞轮壳厂家生产的飞轮壳品种将近40种，飞轮壳毛坯种类繁多，组织生产困难，经常出现改制件，且改制的飞轮壳安装孔螺纹配合没有原件可靠。

技术实现要素：

为了解决现有技术中存在的上述问题，本实用新型提供了一种新型柴油机飞轮壳。本实用新型要解决的技术问题通过以下技术方案实现：

一种新型柴油机飞轮壳，所述飞轮壳上设有曲轴油封安装孔、飞轮安装孔，所述飞轮壳端面上设有加强筋，所述飞轮壳的外壁上设有可安装传感器的凸台，所述凸台为环状。

优选地，所述凸台为4段并绕飞轮壳轴线均布，所述凸台的弧度为30°～90°。

优选地，所述凸台的弧度为30°。

优选地，所述凸台的弧度为90°。

优选地，所述凸台的弧度为55°。

优选地，所述凸台高出飞轮壳外壁2.5mm。

优选地，所述凸台的厚度为40mm。

优选地，所述凸台采用铸造工艺。

本实用新型通过设置凸台，使各个不同角度的传感器的布置方案迎刃而解，在飞轮壳上采用凸台后，有效地解决了不同用户对转速传感器安装位置的需求，使该产品通用化，便于生产和管理。

以下将结合附图及实施例对本实用新型做进一步详细说明。

附图说明

图1是本实用新型的主视图。

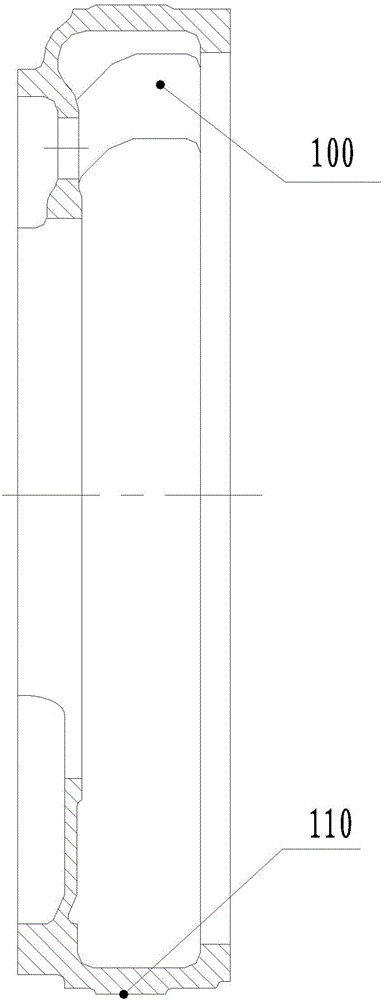

图2是本实用新型的A-A剖视图。

具体实施方式

为进一步阐述本实用新型达成预定目的所采取的技术手段及功效，以下结合附图及实施例对本实用新型的具体实施方式、结构特征及其功效，详细说明如下。

作为本实用新型的第一种实施方式，一种新型柴油机飞轮壳，飞轮壳100上设有曲轴油封安装孔、飞轮安装孔，飞轮壳100端面上设有若干加强筋，飞轮壳100的外圆周面上设有环状凸台110；凸台110为4段并绕飞轮壳轴线均布，凸台110的弧度为30°～90°；为了加工方便，凸台可以再加工飞轮壳时一起铸造而成。

作为本实用新型的第二种实施方式，与上述实施方式不同之处在于：当凸台110的弧度为90°时，此时的凸台110围绕飞轮壳100外边缘呈环状分布，有效地解决了不同用户对转速传感器安装位置的需求，当凸台110的弧度为55°时，此时凸台110的弧度最佳，凸台110分别绕飞轮壳100的中心均布，既能节约成本又可最大限度的满足不同客户的需求，为了尽可能的节约铸造成本，凸台110的弧度可以是30°，凸台110分别绕飞轮壳100的中心均布。

作为本实用新型的第三种实施方式，首先根据飞轮齿圈的位置确定凸台110的位置，将凸台110中心布置在距飞轮壳100大端面56mm；其次凸台110的厚度大于安装传感器所用螺栓的长度，最好高出飞轮壳100外壁2.5mm，从而保证传感器安装后的可靠性；凸台110的宽度根据传感器的安装要求设计，最好为40mm。

本实用新型是将目前使用的飞轮壳归纳整理后，把传感器安装角度相接近的位置铸造为凸台，加工成预制件入库，根据生产需要，补充加工1-2道工序，在很短的时间内就能完成生产所需产品。

采取上述飞轮壳，解决了飞轮壳毛坯种类繁多，通用化差，生产装机时经常缺件的现象，以及改制件安装传感器可靠性差的问题。
