一种带太阳能数显角度的移动通信天线通用安装件的制作方法

本发明涉及一种带太阳能数显角度的移动通信天线通用安装件。

背景技术：

移动通信中，天线是无线信号的辐射无源器件，其主要承担无线信号的覆盖作用，是无线信号覆盖好坏的重要器件之一。而今网络信号覆盖质量的好坏已经成为运营商一项重要的考核指标，也是一项核心竞争力。网络信号覆盖质量实际就是网络优化的日常工作，在网络优化过程中会经常对天线机械方向角和机械下倾角参数进行优化分析，并根据分析结果进行天线的机械方向角和机械下倾角的现场调整派单工作。

天线机械方向角和机械下倾角参数的测量采集包括：电倾角、增益、水平、垂直半功率角、天线挂高、机械方向角、和机械下倾角。目前行业公知的天线机械方向角和机械下倾角的调整完全采用人工手动调整的方式。国内外所有天线生产厂家及运营商使用的普通天线还是电调天线均是通过天线的安装件来实现机械方向角和机械下倾角的调整，通过技术人员攀登到如铁塔、通信杆、建筑物楼顶等高空位置使用扳手等工具拧松天线安装件的螺栓后，用人手转动天线到需要调整的机械方向角或机械下倾角的位置，调整完成后再拧紧紧固件的螺母，最后人工测量记录调整后的天线参数。这种方式不但成本高，还费时费力，精确度也不高，这主要是由于现在市场上所有天线生产厂家给天线配套的天线安装件全部为镀锌铸铁或锻件，这样的配件本身就精度不高，也不方便测量。因此在对天线进行调整后是无法获得精确到1度内的机械方向角和机械下倾角数据的；另外，由于日常维护的需要，维护人员在一个巡检周期内也要对天线的机械方向角和机械下倾角参数进行测量记录，以便后台的优化人员进行后台数据优化分析。目前天线机械方向角和机械下倾角的测量使用指南针和倾角仪进行人工测量，由于指南针会受磁场的影响，在天线附近无法精准的测量机械方向角度数，机械下倾角则是使用机械下倾角仪在天线背面进行测量，不同的测量人员测量也会出现测量误差，而人工去转动天线安装件调整机械方向角和机械下倾角时也会造成调整误差，这就使得目前移动通信定向天线机械方向角和机械下倾角的参数存在较大的误差，这种误差范围常在正负5～20度之间，这种误差尤其是当同扇区两根天线水平角不一致时，会出现比较严重的网络覆盖质量问题，会引起相邻基站小区间的切换失败率过高和掉话，这更是网络优化工作中需要解决的难点。因此如何能精确快速地实施机械方向角和机械下倾角的测量和数据采集，对提高网络覆盖质量和优化效率具有非常重要的意义。目前移动通信天线机械方向角和机械下倾角的参数测量和采集方式已不能满足运营商日益提升对网络覆盖优化的需要。

技术实现要素：

本发明要解决的技术问题是：提供一种带太阳能数显角度的移动通信天线通用安装件，解决机械方向角和机械下倾角在调整中的参数测量和采集的技术问题，实现天线机械方向角、机械下倾角度数的测量、采集和数显功能。

本发明解决其技术问题所采用的技术方案是：一种带太阳能数显角度的移动通信天线通用安装件，具有天线、天线上安装件、天线下安装件、天线支撑杆和转动套；天线通过天线上安装件和天线下安装件固定在天线支撑杆上；转动套安装在天线支撑杆的顶部；天线上安装件呈V字形的铰链结构，天线上安装件的一端安装在天线背板的上部，另一端安装在转动套上；转动套内安装有上机械方向角传感器并固定于天线支撑杆内，转动套的顶部安装有太阳能电池；天线下安装件呈蝴蝶状的铰链结构，铰链结构的铰链轴处也安装有下机械方向角传感器，天线下安装件的一端安装在天线背板的下部，另一端安装在天线支撑杆上；天线支撑杆的外部安装有数显模块。

进一步限定，上述技术方案中，当手动转动天线时，天线上安装件带动安装在天线支撑杆顶部的转动套转动，从而带动转动套内的上机械方向角传感器工作，实现天线水平机械方向角转动度数的采集并通过数显模块显示读数。

进一步限定，上述技术方案中，当向下推动天线时，天线下安装件带动下机械方向角传感器工作，实现天线机械下倾角度数的采集并通过数显模块显示读数。

进一步限定，上述技术方案中，所述上机械方向角传感器、下机械方向角传感器以及数显模块均通过太阳能电池供电。

本发明的有益效果是：可以实现移动通信天线机械方向角和机械下倾角参数的精确测量和显示，减少人工手动测量带来的误差和高空作业的风险，同时极大缩短了天线参数采集的时间，为移动通信运营商的网络优化带来了精确的优化参数数据，可以非常容易的实现集中远程监控和调整提供必要的技术基础条件。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的结构示意图；

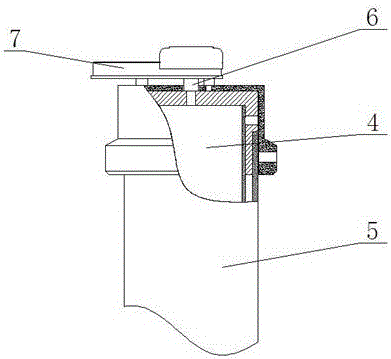

图2是图1中的局部放大图。

附图中的标号为：1、天线；2、天线上安装件；3、天线下安装件；4、天线支撑杆；5、转动套；6、上机械方向角传感器；7、太阳能电池；8、下机械方向角传感器；9、数显模块。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

见图1～2，本发明一种带太阳能数显角度的移动通信天线通用安装件，具有天线1、天线上安装件2、天线下安装件3、天线支撑杆4和转动套5；天线1通过天线上安装件2和天线下安装件3固定在天线支撑杆4上；转动套5安装在天线支撑杆4的顶部；天线上安装件2呈V字形的铰链结构，铰链结构可以实现转动，天线上安装件2的一端安装在天线1背板的上部，另一端安装在转动套5上；转动套5内安装有上机械方向角传感器6并固定于天线支撑杆4内，转动套5的顶部安装有太阳能电池7；天线下安装件3呈蝴蝶状的铰链结构，铰链结构可以实现转动，铰链结构的铰链轴处也安装有下机械方向角传感器8，天线下安装件3的一端安装在天线1背板的下部，另一端安装在天线支撑杆4上；天线支撑杆4的外部安装有数显模块9。

当手动转动天线1时，天线上安装件2带动安装在天线支撑杆4顶部的转动套5转动，从而带动转动套5内的上机械方向角传感器6工作，实现天线1水平机械方向角转动度数的采集并通过数显模块9显示读数。当向下推动天线1时，天线下安装件3带动下机械方向角传感器8工作，实现天线1机械下倾角度数的采集并通过数显模块9显示读数。上机械方向角传感器6、下机械方向角传感器8以及数显模块9均通过太阳能电池7供电，同时也提供外电源供电的接口。

通过移动通信天线通用安装件的机械结构结合上机械方向角传感器6、下机械方向角传感器8以及数显模块9，实现在人工调整天线机械方向角和机械下倾角参数时精确测量和实时显示输出，并根据需要可以实现远程联网数据上传，是一种技术创新、低成本、安全、精确（精确度1度）、高效、通用性强的天线安装配件。该移动通信天线通用安装件对移动运营商而言是一种技术创新，对天线厂家也是配套安装件的完善，可以用较小的代价获得精确的天线参数数据；可以替换目前市场上所有天线厂家生产的天线安装件，可以方便的实时显示天线机械方向角和机械下倾角的参数，为以后集中远程监控和调整提供必要的技术基础条件。可以解决现有移动通信运营商日常维护优化工作中对天线机械方向角和机械下倾角参数测量和采集的需求，可以起到降低人力成本提搞工作效率，减少技术人员高空作业的安全隐患。可以实现在不改变现有移动通信定向天线安装外观和稳固性的情况下，在原有移动天线的支撑杆上通过简单更换天线安装件就能实现，或者配套给天线生产厂家在新建站中使用。该移动通信天线通用安装件与现有天线安装件结构基本一致，但是增加了太阳能电池7、上机械方向角传感器6、下机械方向角传感器8以及数显模块9。在不改变安装结构、强度和稳固性的前提下，就能实现定向天线机械方向角和机械下倾角参数的精确测量和显示，彻底改变人工测量带来的误差大、效率低、时延大、高风险的问题，为网络优化工作提供精确的天线参数数据支撑。该移动通信天线通用安装件适用于所有天线厂家生产的不同型号和尺寸的定向板状天线。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
