一种户外AIS变电站就地智能控制柜的制作方法

本实用新型属于电力变电电气设备技术领域，具体涉及一种户外AIS变电站就地智能控制柜。

背景技术：

在目前的变电站设计中，通常都是在主控室操作一次设备。当远控电气操作失灵时，或运行人员需要就地操作一次设备时，可在现场就地到就地一次设备机构箱上进行手动或电动操作。但是在就地一次设备机构箱上操作一次设备存在很大安全隐患，特别是操作隔离开关时，万一分合不到位，造成拉弧，很容易伤及人身安全；此外，操作也不太方便，操作一个间隔的设备的时候，要到多个机构箱上操作，而且操作的顺序有严格要求。在实际工作中经常出现因操作繁杂而导致操作程序遗漏或弄反操作顺序的事故发生。

技术实现要素：

本实用新型要解决的技术问题是提供一种结构简单、显示清楚明了的户外AIS变电站就地智能控制柜。

本实用新型通过以下技术方案解决技术问题，

一种户外AIS变电站就地智能控制柜，包括就地智能控制柜和面板，其特征在于，

所述就地智能控制柜包括与主控室进行GOOSE信号收发的通信模块、GOOSE联锁解锁把手和就地操作电编码锁；

所述通信模块将采集的所述就地智能控制柜的断路器、隔离开关状态信息上送给主控室，并接收主控室发送的带有操作许可的GOOSE信息；

所述GOOSE联锁解锁把手，接收操作允许的GOOSE信息，进行所述就地智能控制柜的GOOSE联锁解锁；

所述就地操作电编码锁，连接所述就地智能控制柜主电源，所述就地操作电编码锁解锁后，所述就地智能控制柜上的各部件方能正常工作运行；

所述面板上设置AIS变电站的一次模拟接线图；

在所述面板上所述AIS变电站的一次模拟接线图对应线路断路器、接地断路器和隔离开关位置分别设置线路断路器操作把手、接地断路器操作把手和隔离开关操作把手。

作为优化，还有远方/就地切换把手，安装在GOOSE联锁解锁把手之后，所述远方/就地切换把手实现对一次设备的主控室远方控制和就地控制切换；远方/就地切换把手切换为就地控制后，其线路断路器、接地断路器、隔离开关状态信息不发送至主控室；远方/就地切换把手切换为主控室远方控制后，其线路断路器、接地断路器、隔离开关状态信息发送至主控室，实现主控室和就地智能控制柜同步双控制；

作为优化，还有状态指示灯，所述状态指示灯分别与线路断路器、接地断路器和隔离开关对应，显示线路断路器、接地断路器和隔离开关的启闭状态。

本实用新型结构简单，将线路断路器、接地断路器和隔离开关集中控制，同时设置对应的状态指示灯，避免逐一启闭时进行误操作、遗漏操作程序或弄反操作顺序等事故。同时，本实用新型放置在变电站内，远离一次设备，避免一次设备启闭时的拉弧给工人的人身安全带来危险。

附图说明

图1为本实用新型实施例结构示意图；

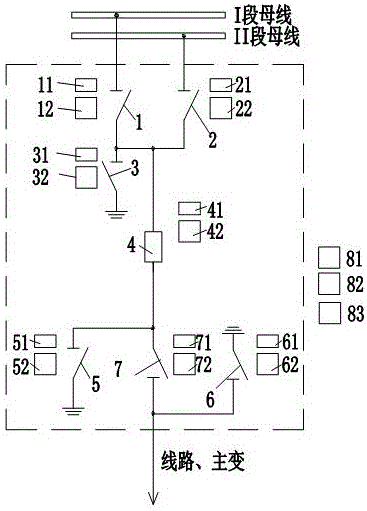

图2为本实用新型实施例面板结构示意图。

具体实施方式

下面结合附图和实施例，进一步详细阐述本实用新型的内容。

一种户外AIS变电站就地智能控制柜，包括就地智能控制柜92、远方/就地切换把手83、面板91和状态指示灯11、21、31、41、51、61、71，

所述就地智能控制柜92包括与主控室进行GOOSE信号收发的通信模块10、GOOSE联锁解锁把手81和就地操作电编码锁82；

所述通信模块10将采集的所述就地智能控制柜92的线路断路器1、2、7，接地断路器3、5、6，隔离开关4状态信息上送给主控室，并接收主控室发送的带有操作许可的GOOSE信息；所述通信模块10通过光缆连接主控室；

所述GOOSE联锁解锁把手81，接收带有操作许可的GOOSE信息，进行所述就地智能控制柜92的GOOSE联锁解锁；

所述远方/就地切换把83手，安装在GOOSE联锁解锁把手81之后，所述远方/就地切换把手82实现对一次设备的主控室远方控制和就地控制切换；远方/就地切换把手82切换为就地控制后，其线路断路器1、2、7，接地断路器3、5、6，隔离开关4状态信息不发送至主控室；远方/就地切换把手切换为主控室远方控制后，其线路断路器1、2、7，接地断路器3、5、6，隔离开关4状态信息发送至主控室，实现主控室和就地智能控制柜同步双控制和双显示；

所述就地操作电编码锁82，连接所述就地智能控制柜92的主电源，所述就地操作电编码锁82解锁后，所述就地智能控制柜92上的各部件方能正常工作运行；

所述面板91上设置AIS变电站的一次模拟接线图；

在所述面板91上所述AIS变电站的一次模拟接线图对应线路断路器1、2、7，接地断路器3、5、6，隔离开关4对应位置分别设置线路断路器操作把手11、21、71，接地断路器操作把手31、51、61和隔离开关操作把手41；

所述状态指示灯12、22、72、32、52、62、42分别与线路断路器1、2、7，接地断路器3、5、6，隔离开关4对应，显示线路断路器1、2、7，接地断路器3、5、6，隔离开关4的启闭状态。

在户外AIS变电站中，在隔离的控制室内放置本实用新型，本实用新型通过光缆接收主控室发来的GOOSE命令，再通过控制电缆接到线路断路器1、2、7，接地断路器3、5、6，隔离开关4的控制模块进行相关操作。为了方便运行单位在就地可靠、安全的操作设备，将断路器及隔离开关的控制回路进行优化。

工作时，平时通过主控室控制线路断路器1、2、7，接地断路器3、5、6，隔离开关4，并同步在主控室和本实用新型上显示线路断路器1、2、7，接地断路器3、5、6，隔离开关4的工作状态；当需要进行就地操作时，先通过本实用新型的GOOSE联锁解锁把手向主控室发出解锁请求，主控室下发的带有操作许可的GOOSE信息后完成解锁工作，工作人员可以在本实用新型进行线路断路器1、2、7，接地断路器3、5、6，隔离开关4的操作，并同时将操作信息发送到主控室。

当光缆故障时，工作人员将远方/就地切换把手切换到就地，进行就地操作，通过本实用新型控制线路断路器1、2、7，接地断路器3、5、6，隔离开关4的操作。

在本实用新型进行线路断路器1、2、7，接地断路器3、5、6，隔离开关4操作时，通过观察面板上的状态指示灯检查线路断路器1、2、7，接地断路器3、5、6，隔离开关4的操作的状态，再根据操作流程进行操作，具体为，在操作隔离开关4时，先检查相应回路的线路断路器1、2、7确实在断开位置，以防止带负荷拉、合隔离开关4；在线路停/送电时，按顺序拉/合隔离开关4，进行停电操作时，先拉开线路断路器1、2、7，后闭合接地断路器3、5、6，再拉开隔离开关4；送电操作顺序与停电顺序相反；这是因为发生误操作时，按上述顺序可缩小事故范围，避免人为使事故扩大到母线。

线路断路器1、2、7，接地断路器3、5、6，隔离开关4一般应在主控室进行操作，当远控电气操作失灵时，在现场就地通过本实用新型进行电动操作。

本实用新型在面板设置了一次模拟接线图，集中上设置操作把手，方便运行单位操作设备，不用至多个一次设备机构箱上逐一操作，安全可靠；本实用新型的操作把手上设置分合闸指示灯，引入了一次设备的辅助触点，方便运行单位了解一次设备分合闸操作的情况；同时本实用新型还设置了就地GOOSE联锁解锁把手和就地操作电编码锁，双保险避免本实用新型操作时干扰主控室操作，此外本实用新型还设置了远方/就地切换把手，以便在GOOSE网络失效的情况，方便就地操作时解除GOOSE联锁。

本实用新型适用于110kV及以上智能变电站，本实用新型装置加装一次模拟接线面板，简化和方便了运行人员操作，有效避免了运行单位反馈的一些不安全问题，能安全可靠的就地操作设备，运行情况良好，具有经济效益高、社会效益显著等特点。
