技术领域
本发明涉及农业种植领域,尤其涉及一种伸缩式蔬菜种植大棚。
背景技术:
现有的大棚支架都是采用多单独的支撑杆通过绳子绑定形成,这种支架拆装比较麻烦。此外,由于季节的不同,农作物不同,有事需要大棚保温,有时不需要,支撑杆使用一次便丢弃,下次使用时采用新的支撑杆,频繁的拆装比较浪费资源,成本较高。
技术实现要素:
本发明提供了一种伸缩式蔬菜种植大棚,旨在解决现有技术中大棚拆装比较麻烦的问题。
为了解决以上技术问题,本发明通过以下技术方案实现:一种伸缩式蔬菜种植大棚,包括前棚体、后棚体和两根平行的导轨。前棚体包括前支架、前连杆、前塑料膜和前U形杆,前连杆有两根且前后方向水平设置,两根前连杆的前端分别固定在前支架的左右两侧,前U形杆有多根,前U形杆的两根支杆分别套接在两根前连杆上。前塑料膜覆盖在前U形杆。后棚体包括后支架、后连杆、后塑料膜和后U形杆,后连杆有两根且前后方向水平设置,两根后连杆的后端分别固定在后支架的左右两侧,后U形杆有多根,后U形杆的两根支杆分别套接在两根后连杆上。后塑料膜覆盖在后U形杆。前连杆和后连杆均为伸缩杆。两根前连杆分别与两根后连杆通过可拆的方式连接。两根前连杆分别与两根后连杆连接在一起时,前棚体和后棚体构成一个密闭的空间。两根导轨分别设置在前支架与后支架之间的左右两侧,两根导轨均铺设在地面上且均前后方向平行设置,两根导轨上均设有定位孔。前U形杆和后U形杆均开口向下,前U形杆的两个下端均设有通过螺纹沿着前U形杆上下移动的前螺纹套管,两个螺纹套管分别插接在两根导轨的定位孔内;后U形杆的两个下端均设有通过螺纹沿着后U形杆上下移动的后螺纹套管,两个后螺纹套管分别插接在两根导轨的定位孔内。
进一步,大棚还包括螺纹管,前连杆的后端设有外螺纹,后连杆的前端设有外螺纹,前连杆的后端与后连杆的前端通过螺纹管相连。便于前连杆与后连杆的拆装。
与现有技术相比本发明的优点是:本发明包括前棚体和后棚体两部分,减轻了折叠时的重量;前棚体通过前U形杆在前连杆上的滑动,便可以实现前棚体的收放;通过前螺纹套管插入定位孔内可以固定前U形杆的位置;连接杆可以伸缩,方便折叠。后棚体与前棚体的工作原理相同。本发明方便拆装,不使用时,可以折叠收起;使用时,可以随时展开;可以多次使用,节约了资源,降低了成本。采用导轨可以防止前后螺纹套管收到地面的腐蚀。
附图说明
下面结合附图对本发明作进一步说明:
图1为本发明中本发明中整个架体的结构示意图;

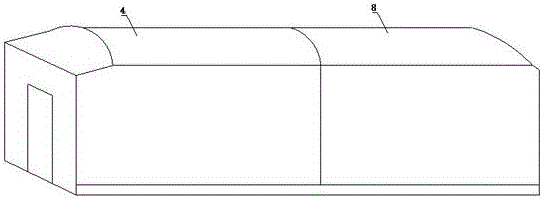

图2为本发明的结构示意图。
具体实施方式
参阅图1和图2,一种伸缩式蔬菜种植大棚,包括前棚体、后棚体和两根平行的导轨1。
前棚体包括前支架2、前连杆3、前塑料膜4和前U形杆5,前连杆3有两根且前后方向水平设置,两根前连杆3的前端分别固定在前支架2的左右两侧,前U形杆5有多根,前U形杆5的两根支杆分别套接在两根前连杆3上。前塑料膜4覆盖在前U形杆5。
后棚体包括后支架6、后连杆7、后塑料膜8和后U形杆9,后连杆7有两根且前后方向水平设置,两根后连杆7的后端分别固定在后支架6的左右两侧,后U形杆9有多根,后U形杆9的两根支杆分别套接在两根后连杆7上。后塑料膜8覆盖在后U形杆9。
前连杆3和后连杆7均为伸缩杆。两根前连杆3分别与两根后连杆7通过可拆的方式连接。两根前连杆3分别与两根后连杆7连接在一起时,前棚体和后棚体构成一个密闭的空间。
两根导轨1分别设置在前支架2与后支架6之间的左右两侧,两根导轨1均铺设在地面上且均前后方向平行设置,两根导轨1上均设有定位孔。
前U形杆5和后U形杆9均开口向下,前U形杆5的两个下端均设有通过螺纹沿着前U形杆5上下移动的前螺纹套管11,两个螺纹套管11分别插接在两根导轨1的定位孔内;后U形杆9的两个下端均设有通过螺纹沿着后U形杆9上下移动的后螺纹套管12,两个后螺纹套管12分别插接在两根导轨1的定位孔内。
大棚还包括螺纹管10,前连杆3的后端设有外螺纹,后连杆7的前端设有外螺纹,前连杆3的后端与后连杆7的前端通过螺纹管10相连。
折叠时,将全部前螺纹套管11旋转上移脱离定位孔,然后使前U形杆5沿着前连接杆朝向前支架2滑动,从而堆放在一起;然后对后棚体进行同样的工作,然后旋转螺纹管10,使前连杆3和后连杆7分离并收缩,折叠完成。
以上所述仅为本发明的具体实施例,但本发明的技术特征并不局限于此,任何本领域的技术人员在本发明的领域内,所作的变化或修饰皆涵盖在本发明的专利范围之中。
