滑盖温室滑盖前部双轨式防风装置的制作方法

文档序号:12042440阅读:250来源:国知局
滑盖温室滑盖前部双轨式防风装置的制作方法

本发明属于农业机械滑盖温室的一种安全装置,具体涉及一种滑盖温室滑盖前部双轨式防风装置。



背景技术:

滑盖温室是农业设施温室领域的新生产品,具有日光温室的保温连棟温室的智能化,它通过单层或多层滑盖在圆弧形的轨道上滑动,实现白天见光晚上保温的功能。但在大风天时,现有的日光温室的草帘、棉被经常容易被大风刮走,并且滑盖温室的滑盖由于面积大,又在高空中,多层滑盖的被动滑盖没有钢绳的牵引存在被风刮下来的隐患。因此防风装置非常重要,防风是必要的安全措施,是保证滑盖温室安全运行的一个部分。



技术实现要素:

针对现有技术存在的问题,本发明旨在提供一种能够有效防止主动滑盖和被动滑盖分离、发挥防风作用的滑盖温室滑盖前部双轨式防风装置。

本发明采用的技术方案是:一种滑盖温室滑盖前部双轨式防风装置,其组成包括主动滑盖、被动滑盖、滑动轨道、防风轨道、滑轮支架和滑动轮;所述主动滑盖上设置有主动滑盖骨架,主动滑盖骨架上部的两端设置有带状防风轨道;所述被动滑盖上设置有两个滑轮支架,滑动轮通过销轴固定在两个滑轮支架之间;所述两个滑轮支架上分别焊接有U型防风件,U型防风件开口处顶端与滑轮支架相连接,U型防风件开口处底端位于带状防风轨道下面,主动滑盖骨架上设置有滑动轨道,滑动轮滑动设置在滑动轨道上。

所述U型防风件开口处底端与带状防风轨道之间的距离为5mm-20mm。

所述U型防风件开口处底端与带状防风轨道位置相重合的部分长度为10mm-30mm。

所述U型防风件的材质钢;所述防风轨道的材质钢。

本装置主要由安装在被动滑盖滑轮架上的两个U型的防风件与主动滑盖上的两个防风轨道组成。被动滑盖的滑动轮与主动滑盖上滑动轨道结合,主动滑盖与被动滑盖间相平行移动,但间距不变,因此固定在被动滑盖上的防风件与固定在主动滑盖上的防风轨道也可以保持移动不变的间距。在安装防风件与防风轨道时保持一定的空隙,由于空隙的存在能够保证滑盖在正常运行的时候防风件与防风轨道不摩擦,当有大风的时候防风件与防风轨道结合防止两个滑盖分离,发挥防风作用。

与现有技术相比,本发明具有的有益效果是:

1、本装置结构简单易懂、操作方便、成本低;

2、本装置由安装在被动滑盖滑轮架上的两个U型的防风件与主动滑盖上的带状防风轨道组成,起到双向保护的作用;

3、被动滑盖的滑动轮与主动滑盖上的滑动轨道结合,主动滑盖与被动滑盖间通过滑动轮和滑动轨道能够相移动,且保持不变的间距,因此设置在滑轮支架上的U型防风件与固定在主动滑盖上的防风轨道也可以保持移动不变的间距;

4、U型防风件与带状防风轨道的距离设置为5mm-20mm,间距不变,因此在正常工作时主动滑盖和被动滑盖在运行时U型防风件与带状防风轨道不产生摩擦,当有大风时, U型防风件与带状防风轨道结合,有效防止主动滑盖和被动滑盖分离,发挥防风作用。

附图说明

图1为本装置结构示意图;

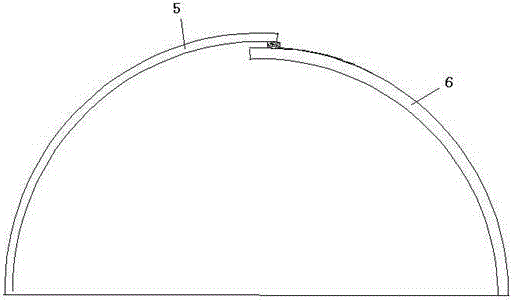

图2为本装置主动滑盖和被动滑盖的位置关系示意图;

其中:1、U型防风件,2、防风轨道,3、滑轮支架,4、滑动轨道,5、被动滑盖,6、主动滑盖,7、销轴,8、主动滑盖骨架,9、滑动轮、。

具体实施方式

本发明采用的技术方案是:如图1所示,一种滑盖温室滑盖前部双轨式防风装置,其组成包括主动滑盖6、被动滑盖5、滑动轨道4、防风轨道2、滑轮支架3和滑动轮9;所述主动滑盖6上设置有主动滑盖骨架8,主动滑盖骨架8上部的两端设置有带状防风轨道2;所述被动滑盖5上设置有两个滑轮支架3,滑动轮9通过销轴7固定在两个滑轮支架3之间;所述两个滑轮支架3上分别焊接有U型防风件1,U型防风件1开口处顶端与滑轮支架3相连接,U型防风件1开口处底端位于带状防风轨道2下面,主动滑盖骨架8上设置有滑动轨道4,滑动轮9滑动设置在滑动轨道4上。

所述U型防风件1开口处底端与带状防风轨道2之间的距离为5mm-20mm。

所述U型防风件1开口处底端与带状防风轨道2位置相重合的部分长度为10mm-30mm。

本装置由安装在被动滑盖5滑轮支架3上的两个U型防风件1与主动滑盖6上的两个防风轨道2组成。被动滑盖5的滑动轮9与主动滑盖6上滑动轨道4结合,主动滑盖6与被动滑盖5间相平行移动,但间距不变,因此固定在被动滑盖5上的防风件与固定在主动滑盖6上的防风轨道2也可以保持移动不变的间距。在安装防风件与防风轨道2时保持一定的空隙,由于空隙的存在能够保证滑盖在正常运行的时候防风件与防风轨道2不摩擦,当有大风的时候防风件与防风轨道2结合防止两个滑盖分离,发挥防风作用。
