一种谷物收割机用卸粮筒的制作方法

本实用新型涉及的是农用机械设备领域，尤其是一种谷物收割机用卸粮筒。

背景技术：

谷物收割机是一体化收割农作物的机械，一次性完成收割、脱离并将谷粒集中到储藏仓，通过卸料斗转移到运输车上。卸料斗是谷物收割机的关键部件，在谷物收割中起着承上启下的作用。

中国专利201420029996.4公开了“谷物收割机用自动卸粮筒”，但是该专利存在的弊端是：收割后的谷物在万向节的第一轴处运输不流畅，在万向节与固定筒之间容易产生谷物堵塞的现象，而且谷物与万向节之间长期磨损容易导致万向节提前报废，报废后的万向节更换麻烦，而且也影响了收割进度，这就是现有技术所存在的不足之处。

技术实现要素：

本实用新型所要解决的技术问题，就是针对现有技术所存在的不足，而提供一种谷物收割机用卸粮筒的技术方案，该方案在万向节的第一轴和第二轴的外部固定有输送叶片，使谷物输送更加流畅，进而节省了能源消耗，同时也减少了谷物与万向节之间的的磨损，提高了万向节的使用寿命。

本方案是通过如下技术措施来实现的：一种谷物收割机用卸粮筒，包括活动筒和固定在粮仓壳体上的固定筒，所述活动筒套接在所述固定筒的外部且所述活动筒与所述固定筒铰接，所述活动筒内设置有输送绞龙，该输送绞龙的绞龙轴通过万向节与粮仓壳体内的绞龙轴连接，所述万向节的第一轴的外部固定有输送叶片。

本实用新型的进一步改进还有，所述粮仓壳体上安装有电动葫芦，所述电动葫芦的钢丝绳与所述活动筒的筒壁铰接，所述电动葫芦的钢丝绳上设置有行程开关，本实用新型采用电动葫芦控制活动筒的上升或下降，电动葫芦与粮仓壳体连接简单，而且电动葫芦损坏后可及时更换，拆卸和安装过程方便易操作；电动葫芦工作性能稳定，完全消除了现有技术中因液压系统运行很不平稳所带来的危害，使活动筒运动平稳，使用效果好；除此之外，通过行程开关可以对活动筒的上下运动范围进行控制。

本实用新型的进一步改进还有，所述活动筒包括首尾固定连接的筒口部、圆筒、过渡筒和方筒，所述筒口部和圆筒的截面形状为圆形，所述过渡筒一端的截面形状为圆形，另一端的截面形状为方形，所述方筒的截面形状为方形，所述方筒与所述固定筒铰接。

本实用新型的进一步改进还有，所述方筒的后端的顶部设置有开口，所述开口的上部设置有密封盖板，所述密封盖板的端部通过扭簧与所述粮仓壳体连接，使密封盖板始终压在所述开口上，避免了避免了谷物在开口处流出，可靠性高。

本实用新型的进一步改进还有，所述密封盖板的中部通过气弹簧与所述粮仓壳体连接，气弹簧的弹力大，速度相对缓慢、工作可靠且容易控制，提高了密封盖板的密封效果，避免了谷物在开口处流出。

本实用新型的进一步改进还有，所述筒口部的开口处铰接有端板，有谷物输送时，端板自动打开，没有谷物输送时，端板在重力作用下会自动的将筒口部封堵。

为了避免了活动筒在上升或下降过程中，谷物从活动筒与固定筒的缝隙中漏出的现象，本实用新型的进一步改进还有，所述固定筒的前端的底部铰接有密封挡板，所述密封挡板的另一端通过压簧与所述圆筒的内壁连接。

本实用新型的有益效果可根据对上述方案的叙述得知：包括活动筒和固定在粮仓壳体上的固定筒，所述活动筒套接在所述固定筒的外部且所述活动筒与所述固定筒铰接，所述活动筒内设置有输送绞龙，该输送绞龙的绞龙轴通过万向节与粮仓壳体内的绞龙轴连接，所述万向节的的第一轴和第二轴的外部均固定有输送叶片。该方案在万向节的第一轴的外部固定有输送叶片，使谷物运输至万向节处后不会产生堵塞现象，输送更加流畅，进而节省了能源消耗，同时也减小了谷物与万向节之间的的磨损，提高了万向节的使用寿命。

由此可见，本实用新型与现有技术相比，具有实质性特点和进步，其实施的有益效果也是显而易见的。

附图说明

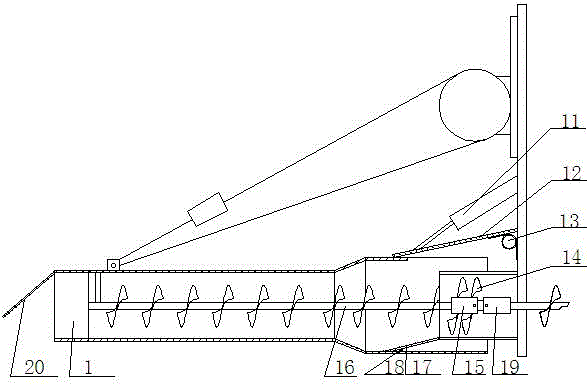

图1为本实用新型具体实施方式的剖视结构示意图。

图2为本实用新型的外观图。

图中，1为筒口部，2为圆筒，3为过渡筒，4为方筒，5为固定筒，6为粮仓壳体，7为安装板，8为电动葫芦，9为钢丝绳，10为行程开关，11为气弹簧，12为密封盖板，13为扭簧，14为输送叶片，15为第一轴，16为绞龙轴，17为密封挡板，18为压簧，19为第二轴，20为端板。

具体实施方式

为能清楚说明本方案的技术特点，下面通过一个具体实施方式，并结合其附图，对本方案进行阐述。

通过附图可以看出，一种谷物收割机用卸粮筒，包括活动筒和固定在粮仓壳体6上的固定筒5，所述活动筒套接在所述固定筒5的外部且所述活动筒与所述固定筒5铰接，所述活动筒内设置有输送绞龙，该输送绞龙的绞龙轴16通过万向节与粮仓壳体6内的绞龙轴连接，所述万向节的外部固定有输送叶片14，所述万向节的第一轴15的外部固定有输送叶片14。所述粮仓壳体6上安装有电动葫芦8，所述电动葫芦8的钢丝绳9与所述活动筒的筒壁铰接，所述电动葫芦8的钢丝绳9上设置有行程开关10。

所述活动筒包括首尾固定连接的筒口部1、圆筒2、过渡筒3和方筒4，所述筒口部1和圆筒2的截面形状为圆形，所述过渡筒3一端的截面形状为圆形，另一端的截面形状为方形，所述方筒4的截面形状为方形，所述方筒4与所述固定筒5铰接。所述筒口部1的开口处铰接有端板20。

所述方筒4的后端的顶部设置有开口，所述开口的上部设置有密封盖板12，所述密封盖板12的端部通过扭簧13与所述粮仓壳体6连接。所述密封盖板12的中部通过气弹簧11与所述粮仓壳体6连接。所述固定筒5的前端的底部铰接有密封挡板17，所述密封挡板17的另一端通过压簧18与所述圆筒2的内壁连接。

上述虽然结合附图对实用新型的具体实施方式进行了描述，但并非对本实用新型保护范围的限制，所属领域技术人员应该明白，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
