一种用于山药栽培的立架的制作方法

本实用新型涉及一种栽培的立架，具体为一种用于山药栽培的立架，属于农业设备领域。

背景技术：

山药是山中之药、食中之药。不仅可做成保健食品，而且具有调理疾病的药用价值。山药肉质细嫩，含有极丰富的营养保健物质，常食之可健身强体、延缓衰老，是人们所喜爱的保健佳品。然而山药种植却很麻烦，播种和收获时所需劳动量较大，还需要进行人工搭架。

普通的山药栽培立架强度低，利用效率不高，不能够效的通风透光等等。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种用于山药栽培的立架。

本实用新型通过以下技术方案来实现上述目的：一种用于山药栽培的立架，括半月弯条、回力杆、固定杆、后支撑杆、前支撑杆、踏板、杵地针和调节器；所述半月弯条和回力杆首尾相连形成半月状结构个所述半月状结构通过固定杆固定成三层结构，最底层的半月状结构的端点向下连接两个后支撑杆，所述前支撑杆和后支撑杆结构相同，所述前支撑杆的顶端设置外螺纹，所述前支撑杆通过外螺纹与调节器相连，所述调节器内部设置螺纹，所述前支撑杆的下端设置有杵地针，所述踏板固定在杵地针的上侧。

进一步的，为了达到更有助于山药生长的目的，所述前支撑杆的长度为一米，所述前支撑杆表面有凹槽。

进一步的，为了达到自由调节半月平面的水平倾角的目的，所述调节器的长度为10厘米，所述调节器自由转动的嵌套在前支撑杆上。

进一步的，为了达到更好的固定效果，增强本实用新型的强度，所述固定杆固定在半月弯条的中部和两端，所述固定杆与前支撑架和后支撑架相连。

本实用新型的有益效果是：该工具结构紧凑，外形美观，结构合理，使用简单，成本低廉，可循环利用率高，能有效的通风透光，调节器可以进行高度微调，确保最大的正对面积朝向阳光，延长光照时间和扩大光照面积，同时可以自由的调节阳光朝向；本新型设有加长杵地针，配合踏板的省力杠杆设计，前支撑杆和后支撑杆组成的三角形结构，使搭架工作更容易，抓地更稳固，有效防风抗倒。本新型生长架，强度高，寿命长，工作时稳定性强，适合推广使用。

附图说明

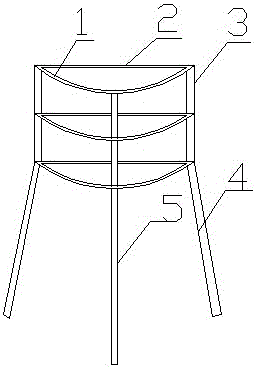

图1为本实用新型所述整体结构示意图；

图2为本实用新型所述整体结构侧视示意图；

图3为本实用新型所述前支撑杆结构示意图；

图中：1、半月弯条，2、回力杆,3、固定杆,4、后支撑杆,5、前支撑杆,6、踏板,7、杵地针,8、调节器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种用于山药栽培的立架，包括半月弯条1、回力杆2、固定杆3、后支撑杆4、前支撑杆5、踏板6、杵地针7和调节器8；其特征在于：所述半月弯条1和回力杆2首尾相连形成半月状结构，三个所述半月状结构通过固定杆3固定成三层结构，最底层的半月状结构的端点向下连接两个后支撑杆4，底层半月结构半月弯条的中间向下连接前支撑杆5，所述前支撑杆5和后支撑杆4结构相同，所述前支撑杆5的顶端设置外螺纹，所述前支撑杆5通过外螺纹与调节器8相连，所述调节器8内部设置螺纹，所述前支撑杆5的下端设置有杵地针7，所述踏板6固定在杵地针7的上侧。

作为本实用新型的一种技术优化方案：所述半月弯条1的凸起方向是南方，所述半月结构平面与水平面的倾角等于90减去当地纬度；所述前支撑杆5的长度为一米，所述前支撑杆5表面有凹槽；所述调节器8的长度为10厘米，所述调节器8自由转动的嵌套在前支撑杆5上；所述固定杆3固定在半月弯条1的中部和两端，所述固定杆3与前支撑架5和后支撑架4相连。

本实用新型在使用时，首先选择需要支撑的植株，确定前支撑杆和后支撑杆的位置，在靠近植株的地方竖直将踏杆踩入地面，使整个支撑杆能够稳定的竖立在植株旁边，然后接着将山药植株的藤蔓盘向支撑杆结构，最后调节半月结构的朝向，调节倾角度数，确保最大的照射面积，和直射强度，并且定期照看和管理，注意本栽培结构含有锋利部分使用时用注意安全，避免扎伤自己或植株根系。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
