一种升降式烤烟育苗、晾盘装置的制作方法

本实用新型涉及一种升降式烤烟育苗、晾盘装置，属于烤烟育苗设备技术领域。

背景技术：

目前，烤烟育苗多数采用的是漂浮育苗，即是将烤烟种子直播于装满基质的育苗盘上，再把育苗盘漂浮在配置好的营养液上培育烟苗。在育苗过程中，需要常常将育苗盘和营养液分离开来进行晾盘处理，晾盘处理既可以调节烟苗生长，使烟苗均匀一致，增加茎粗，促进根系生长发育，提高移栽苗的数量和移栽成活率，还可避免漂浮苗生长失控，出现高杆弱苗的情况，还可限制真菌病害的发生。

但是，现有的漂浮育苗装置是直接将育苗盘漂浮在育苗池中的营养液上，根本无法调节育苗盘浸在营养液中的深度，或者调节育苗盘与营养液分离开，因此进行晾盘处理时，烟农需要将育苗盘从育苗池中取出来，再将育苗盘搁置在用于放置育苗盘的支架上进行晾盘，操作麻烦，费时费力，晾盘时需要提供一定区域来放置育苗盘，占用地方。

技术实现要素：

本实用新型要解决的技术问题是：提供一种升降式烤烟育苗、晾盘装置，可以调节育苗盘浸在营养液中的深度，在进行晾盘时，直接将育苗盘升起与营养液分离开即可，以克服现有技术的不足。

本实用新型的目的是通过以下技术方案实现的：

一种升降式烤烟育苗、晾盘装置，包括箱体和多个育苗盘，箱体装有营养液，在箱体的内部设置有升降机构，该升降机构的顶部设置有托盘架，育苗盘搁置在托盘架上。

优选的，所述升降机构主要由相互交叉设置的第一斜撑杆和第二斜撑杆组成，在交叉连接点处采用转轴连接，第一斜撑杆的上端设置在托盘架的滑槽内，下端铰接在箱体的底壁上，第二斜撑杆的上端铰接在托盘架上，下端设置在推动机构上，该推动机构用于推动第二斜撑杆的下端在水平方向上左、右运动。采用剪刀叉式的连杆升降机构，结构简单，制作方便，足以满足育苗盘升降的要求。

进一步的，所述推动机构包括螺杆、螺套以及旋杆，螺杆通过支座水平安装在箱体的底壁上，螺套套设在螺杆上，第二斜撑杆的下端铰接在螺套上，旋杆垂直设置，且旋杆的下端与螺杆的左端通过锥齿轮副传动。

优选的，在旋杆的顶部设置有手轮。设置手轮，便于人们用于旋转旋杆，省力，操作简单方便。

优选的，在旋杆上套设有套筒，该套筒固定安装在箱体的侧壁上。套筒用于安装旋杆，避免旋杆发生歪斜，结构简单，安装方便。

优选的，在箱体的其中一侧壁底部设置有排液管，该排液管上设置有阀门。设置排液管，用于将箱体内使用过的营养液排放出来，方便更换营养液或者清洗箱体内部。

优选的，所述托盘架主要由横杆和纵杆组成的框架结构，育苗盘搁置在横杆和纵杆形成的格挡上。托盘架采用框架结构，便于育苗盘与营养液接触，同时育苗盘搁置在横杆和纵杆形成的格挡上可以避免育苗盘发生移动，托盘架结构简单实用，制作方便。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型在箱体内部设置升降机构，在进行晾盘处理时，直接通过升降机构将育苗盘升起与营养液分离开即可，无需另外提供一定区域来放置育苗盘进行晾盘，避免占用地方，操作简单方便。另外，在烟苗生长过程中，通过升降机构调节育苗盘浸在营养液的深度，进而调节基质浸在营养液中的深度，控制基质中营养液含量，满足烟苗对需营养液的需求。

2、目前烤烟育苗需要采用砖头或者修建育苗池并铺设塑料薄膜来防漏，由于塑料薄膜只能单季使用，浪费大同时容易造成白色污染，而且在育苗过程中容易出现漏水现象，换膜工作量大等问题。本实用新型采用箱体进行烤烟漂浮育苗，箱体可以多年重复利用，减少建设育苗池、铺设水床膜的劳动投入，减少投入成本，提高效率。

附图说明

图1为本实用新型的结构示意图；

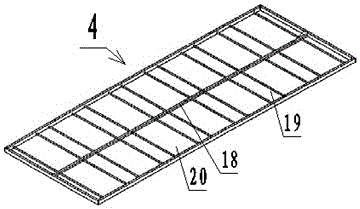

图2为本实用新型中所述托盘架的结构示意图；

附图标记说明：1、箱体；2、育苗盘；3、营养液；4、托盘架；5、滑槽；6、第一斜撑杆；7、第二斜撑杆；8、螺杆；9、螺套；10、锥齿轮副；11、旋杆；12、手轮；13、套筒；14、排液管；15、阀门；16、转轴；17、支座；18、横杆；19、纵杆；20、格挡。

具体实施方式

下面结合附图及具体的实施例对实用新型进行进一步介绍：

如图1所示，一种升降式烤烟育苗、晾盘装置，包括箱体1和多个育苗盘2，箱体1装有营养液3，在箱体1的内部设置有升降机构，该升降机构的顶部设置有托盘架4，育苗盘2搁置在托盘架4上。

在本实施了中，所述升降机构主要由相互交叉设置的第一斜撑杆6和第二斜撑杆7组成，在交叉连接点处采用转轴16连接，第一斜撑杆6的上端设置在托盘架4的滑槽5内，下端铰接在箱体1的底壁上，第二斜撑杆7的上端铰接在托盘架4上，下端设置在推动机构上，该推动机构用于推动第二斜撑杆7的下端在水平方向上左、右运动。

作为本实施例的优选方案，所述推动机构包括螺杆8、螺套9以及旋杆11，螺杆8通过支座17水平安装在箱体1的底壁上，螺套9套设在螺杆8上，第二斜撑杆7的下端铰接在螺套9上，旋杆11垂直设置，且旋杆11的下端与螺杆8的左端通过锥齿轮副10传动。

进一步的，在旋杆11的顶部设置有手轮12，在旋杆11上套设有套筒13，该套筒13固定安装在箱体1的侧壁上。

在本实施例中，在箱体1的其中一侧壁底部设置有排液管14，该排液管14上设置有阀门15。

如图2所示，在本实施例中，所述托盘架4主要由横杆18和纵杆19组成的框架结构，育苗盘2搁置在横杆18和纵杆19形成的格挡20上。

以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
