水田平整装置的制作方法

本实用新型涉及农用机械设备的技术领域，更具体地说是涉及农田平整设备的技术领域。

背景技术：

水田是耕地的一种类型，主要用以种植水稻、莲藕、席草等水生作物。水田的土地一般不是十分平整，在对水田土地进行耕犁后或农作物栽种前，需要对其进行平整作业。目前常见的做法是使用水田平地装置对水田进行平整作业，而目前常见的水田平地装置存在以下不足：一是作业范围较小，需要进行来回多次作业，大大降低了工作效率，部分水田平地装置虽然作业范围较大，但其体积较大，运输不是十分方便；二是结构较为复杂，使用成本较高，操作不是十分方便。

技术实现要素：

本实用新型的目的就是为了解决上述之不足而提供一种结构简单，设计合理，可对折叠杆进行折叠，作业范围大，操作十分方便的水田平整装置。

本实用新型为了解决上述技术问题而采用的技术解决方案如下：

水田平整装置，它主要包括有底架、悬挂架、刮板、油缸、成对的折叠杆和成对的折叠油缸，所述刮板固定安装在底架的下部，所述成对的折叠杆分别活动安装在底架的两端，所述成对的折叠油缸分别活动安装在底架的两侧部，该成对折叠油缸的活塞杆分别与成对的折叠杆活动连接，所述悬挂架活动安装在底架上，所述油缸活动安装在悬挂架上，该油缸的活塞杆与底架活动连接，所述悬挂架的上部设置有牵引架。

所述成对的折叠杆分别通过合页活动安装在底架的两端。

所述成对折叠油缸的活塞杆分别通过第一侧板和第二侧板与成对的折叠杆活动连接。

所述悬挂架上的牵引架包括有牵引杆和成对的牵引座。

所述底架为长杆状。

本实用新型采用上述技术解决方案所能达到的有益效果是：在底架的两端分别活动安装折叠杆，当需要对水田进行平整作业时，只需控制成对的折叠油缸分别将成对的折叠杆放平，即可大大提高该水田平整装置的作业范围，操作十分方便，当水田平整作业结束后，将成对的折叠杆进行折叠，可有效减小该水田平整装置的横向宽度，方便对其进行搬运转移。

附图说明

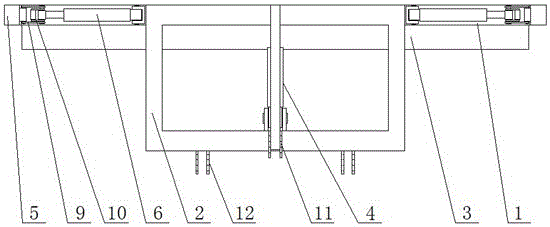

图1为本实用新型的结构示意图；

图2为图1的俯视结构示意图。

具体实施方式

由图1和图2所示，水田平整装置，它主要包括有底架1、悬挂架2、刮板3、油缸4、成对的折叠杆5和成对的折叠油缸6，所述底架1为长杆状，所述刮板3固定安装在该底架1的下部，所述成对的折叠杆5分别通过合页8活动安装在底架1的两端。所述成对的折叠油缸6分别活动安装在底架1的两侧部，该水田平整装置还设置有第一侧板9和第二侧板10，第一侧板9的一端活动安装在折叠杆5上，第二侧板10的一端活动安装在底架1上，所述折叠油缸6的活塞杆分别与第一侧板9的另一端和第二侧板10的另一端活动连接。通过调节该成对的折叠油缸6可分别将成对的折叠杆5放平或折叠。所述悬挂架2活动安装在底架1上，所述油缸4活动安装在悬挂架2上，该油缸4的活塞杆与底架1活动连接，通过该油缸4可调节底架1的倾斜角度，从而调节刮板3的倾斜角度，以便对不同平整度的水田进行平整作业。所述悬挂架2的上部设置有牵引架，该牵引架包括有牵引杆11和成对的牵引座12。通过该牵引杆11和成对的牵引座12将该水田平整装置安装到拖拉机等牵引设备上。当需要对水田进行平整作业时，通过控制成对的折叠油缸6将成对的折叠杆5放平，可大大增加该水田平整装置的作业范围。当平整作业结束后，可通过成对的折叠油缸6将成对的折叠杆5进行折叠，减小该水田平整装置的横向宽度，方便对其进行搬运转移。
