一种农业耕种机械设备的制作方法

本实用新型涉及农业技术领域，尤其涉及一种农业耕种机械设备。

背景技术：

目前在我国依然是一个农业大国，农业维持我国的经济的发展和人口的物质需求，在我国平原地区普遍使用机械化耕种，包括耕地、播种、收割等耕作步骤，但是在丘陵、山地地区，农民在农业生产中基本依然是手工或牛耕来耕作，这样的耕种模式非常的落后，不仅费时费力，而且生产效率低下，丘陵、山地地区土地形状复杂，农用机械掉头转弯困难，为解决上述问题，就需要适合我国丘陵和山地地区使用的一种农业耕种设备。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种农业耕种机械设备。

为了实现上述目的，本实用新型采用了如下技术方案：

一种农业耕种机械设备，包括机架，所述机架的上方安装有内燃机，所述内燃机的一侧设有传动机构，所述内燃机与传动机构通过皮带连接，所述传动机构的输出端对称设有连接杆，所述连接杆上套设有行走装置，所述机架的下方设有从动轮，所述传动机构的另一侧设有手扶把手；

所述连接杆上设有第一凹槽，所述第一凹槽上设有第一通孔，所述行走装置由对接杆和驱动轮组成，所述对接杆的一端与连接杆连接，所述对接杆的另一端连接有驱动轮，所述对接杆上设有第二凹槽，且第二凹槽与第一凹槽匹配，所述第二凹槽上设有第二通孔，且第二通孔与第一通孔匹配，所述第二通孔与第一通孔之间通过螺杆和螺母连接。

优选的，所述驱动轮为轮胎、深耕轮、破茬圆盘和开沟圆盘其中的一种。

优选的，所述手扶把手上设有油门控制装置，且油门控制装置与内燃机连接。

优选的，所述传动机构为齿轮传动机构。

本实用新型的有益效果：通过在传动机构的输出端对称设置连接杆，以及在连接杆上套设行走装置，使耕种设备根据不同的耕种条件选择不同的驱动轮，减轻了耕种设备的重量，使耕种设备在丘陵、山地地区转弯掉头方便，提高了耕种设备的灵活性；通过在连接杆和对接杆上设置凹槽和通孔，更换驱动轮方便快捷，提高了耕种设备的生产效益。

附图说明

图1为本实用新型提出的一种农业耕种机械设备的结构示意图；

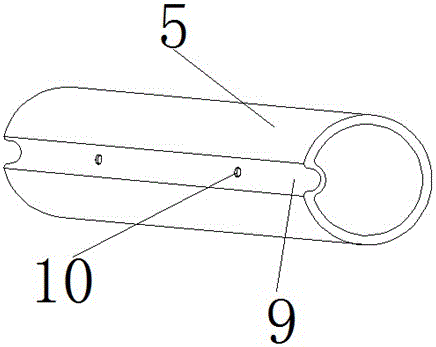

图2为本实用新型提出的一种农业耕种机械设备连接杆的结构示意图；

图3为本实用新型提出的一种农业耕种机械设备行走装置的结构示意图。

图中：1机架、2内燃机、3传动机构、4皮带、5连接杆、6行走装置、7从动轮、8手扶把手、9第一凹槽、10第一通孔、11第二通孔、12第二凹槽、13驱动轮、14对接杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种农业耕种机械设备，包括机架1，所述机架1的上方安装有内燃机2，所述内燃机2的一侧设有传动机构3，所述内燃机2与传动机构3通过皮带4连接，所述传动机构3的输出端对称设有连接杆5，所述连接杆5上套设有行走装置6，所述机架1的下方设有从动轮7，所述传动机构3的另一侧设有手扶把手8；

所述连接杆5上设有第一凹槽9，所述第一凹槽9上设有第一通孔10，所述行走装置6由对接杆14和驱动轮13组成，所述对接杆14的一端与连接杆5连接，所述对接杆14的另一端连接有驱动轮13，所述对接杆14上设有第二凹槽12，且第二凹槽12与第一凹槽9匹配，所述第二凹槽12上设有第二通孔11，且第二通孔11与第一通孔10匹配，所述第二通孔11与第一通孔10之间通过螺杆和螺母连接。

本实用新型中，通过在传动机构3的输出端对称设置连接杆5，以及在连接杆5上套设行走装置6，使耕种设备根据不同的耕种条件选择不同的驱动轮13，减轻了耕种设备的重量，使耕种设备在丘陵、山地地区转弯掉头方便，提高了耕种设备的灵活性；通过在连接杆5和对接杆14上设置凹槽和通孔，更换驱动轮13方便快捷，提高了耕种设备的生产效益。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
