一种病房防鼠灭鼠设备的制作方法

本实用涉及医疗器械技术领域，具体地说，是一种病房防鼠灭鼠设备。

背景技术：

自古以来，老鼠一直危害人们的生活，损毁器物，糟蹋粮食，传播疾病，带来巨大的生活困扰和卫生安全隐患。时至今日，虽然城市生活条环境已大大改善，但老鼠并未绝迹，尤其在医院常有老鼠出没，医院的病人以及刚出生的婴儿，其身体上会散发出一种吸引老鼠的信息，如病人伤口腐烂的信息，这常常吸引老鼠咬伤病人及婴儿，类似的问题经常发生，甚至被老鼠咬伤的病人以及婴儿有可能带被老鼠传播病毒，传染鼠役等疾病。因此，现在医院中病房防鼠灭鼠是一个极其重要的问题。

目前，公知的灭鼠工具主要有：老鼠夹、电子捕鼠器、粘鼠板，老鼠夹是由一个圆环形的两端错开一定距离的弹性力臂为主干，力臂的一端通过另一端的前头方形开口并列安装一对可以活动的有齿牙的半圆形铁片条，铁片条的另一端安装在力臂的中间位置，两个铁片条上的齿牙相对且相互交错，力臂上的四分之一长度处安装一个铁片条扣子，用于把铁片条扣住，扣子的一端延长至圆环形的中间并在其上面固定一个踏板，使用时，把有齿牙的两个铁片条向两边压开，把一边铁片条压进扣子里去，扣上扣子，使两个铁片条呈张开状态，这时铁片条通过方形开口把弹性力臂两端压合在一起，再把老鼠夹安装在老鼠经过的地方，并伪装好，当老鼠通过时，老鼠踩在踏板上，压开了铁片条扣子，弹性力臂通过弹性分开，力臂一端的方形开口把两个铁片条合拢收起，两个铁片条的紧紧咬合正好能夹住老鼠踩在踏板上的脚，因此可以捕到老鼠，但是老鼠夹的安装比较麻烦且有一定的危险性，医院安装麻烦，容易伤及病人和医生。电子捕鼠器也会容易伤及病人和医生；粘鼠板是在一块板上涂上粘稠胶水并在老鼠踩上板时被胶水粘住且脱不开身的一种灭鼠器，粘鼠板的胶水怕水怕灰，也经常会被老鼠挣夺逃跑掉。

另外，老鼠是极其狡猾灵活的动物，它们出来活动时非常谨慎，对外界非常敏感，使得老鼠捕逐成功率低。因此，需要一种根据老鼠活动习性设计的设备。

综上所述，亟需一种捕鼠成功率高、灵敏度好、根据老鼠活动习性设计的病房防鼠灭鼠设备，而关于这种设备目前还未见报道。

技术实现要素：

本实用的目的是针对现有技术中的不足，提供一种捕鼠成功率高、灵敏度好、根据老鼠活动习性设计的病房防鼠灭鼠设备。

为实现上述目的，本实用采取的技术方案是：

一种病房防鼠灭鼠设备，一种病房防鼠灭鼠设备，所述设备包括底板、第一导轨、第二导轨、第三导轨、第四导轨、连接块、纵向粱、横向粱、第一侧面实板、第二侧面网格板、顶面网格板、触发板、第一拉线、第二拉线、卡条、固定条；所述底板上设有触发板、第一导轨、第二导轨、第三导轨、第四导轨；所述的第一导轨和第二导轨分布在底板的一端，第三导轨和第四导轨分布在底板的另一端；所述的第一导轨和第二导轨间装配有第一闸门板，且第一闸门板两端与第一导轨和第二导轨连接为活动连接；所述的第二导轨和第三导轨连接有第一侧面实板，第一侧面实板的外侧面设有凹槽和固定条；所述的第三导轨和第四导轨之间连接有第二闸门板，且第二闸门板两端与第三导轨和第四导轨之间的连接为活动连接；所述的第一导轨、第二导轨、第三导轨、第四导轨的顶端均设有连接块，连接块中设有圆孔，其圆孔中装有纵向粱，纵向粱的数量为两个，两个纵向粱的中央连接有横向粱；所述的横向粱的下方设有第一吊环；所述的纵向粱下方设有第二吊环；所述的第一闸门板的上端面中央固定有第一拉线，其第一拉线穿设在两端的第二吊环和中间的第一吊环中，且第一拉线另一端固定连接第二闸门板；所述的第一拉线在第一吊环处连接有第二拉线；所述的第二拉线的端部系在卡条上；所述的卡条一端贴合在固定条左侧，另一端固定贴合在延长条的右侧；所述的延长条固定在触发板的一端上；所述的触发板一端固定在底板上，另一端倾斜布置；所述的第四导轨和第一导轨之间连接第二侧面网格板；所述的第一侧面实板和第二侧面网格板的顶面连接有顶面网格板。

所述的连接块为马蹄形。

所述的第一吊环采用倾斜布置的方式。

所述的触发板的表面设有食物槽。

第一闸门板、第二闸门板、第一侧面实板采用金属材质。

所述的卡条固定状态下垂直延长条和固定条。

所述的卡条两端形状为圆锥形。

所述的底板两端设有封闭块，其封闭块中设有孔洞。

所述的延长条经凹槽向外伸出。

所述的延长条位于固定条的下方。

本实用优点在于：

1、本实用的一种病房防鼠灭鼠设备，专门针对老鼠活动习性设计而成，设计巧妙，结构简单，操作容易，使用方便，在进行高效捕鼠时成功率高，省时省力，装方便且安全，可临床推广使用病房中，避免老鼠咬伤病人或婴儿；

2、设有第一闸门板和第二闸门板，双向性设计，一方面为老鼠进入设备中提供了多条路径。另一方面，两个通道与外界相通，其设备的一端能够清晰的看另一端，老鼠不会感觉异常，更容易进入设备中，从而提高捕鼠的成功率；

3、设有第二侧面网格板和顶面网格板，是针对老鼠活动习性设计的，其目的是进一步模拟设内的环境与设备外的环境一致，老鼠容易进入设备中；

4、设有触发板，触发板与控制第一闸门板和第一闸门板的卡条建立连接，一旦老鼠进入设备中接触到触发板，第一闸门板和第二闸门板迅速向下滑动，封闭两端开口，从而捕捉到老鼠；

5.条的两端垂直贴合在固定条和延长条侧边上，灵敏度好，老鼠稍微接触到触发板，就能使延长条脱离卡条，从而启动第一闸门板和第二闸门板关闭两端开口。

6、设有封闭块，封闭块上设有孔洞，利用老鼠喜欢钻孔的习性，使得老鼠能更容易进入设备中，捕鼠高效。

附图说明

附图1是本实用的一种病房防鼠灭鼠设备开启状态结构示意图。

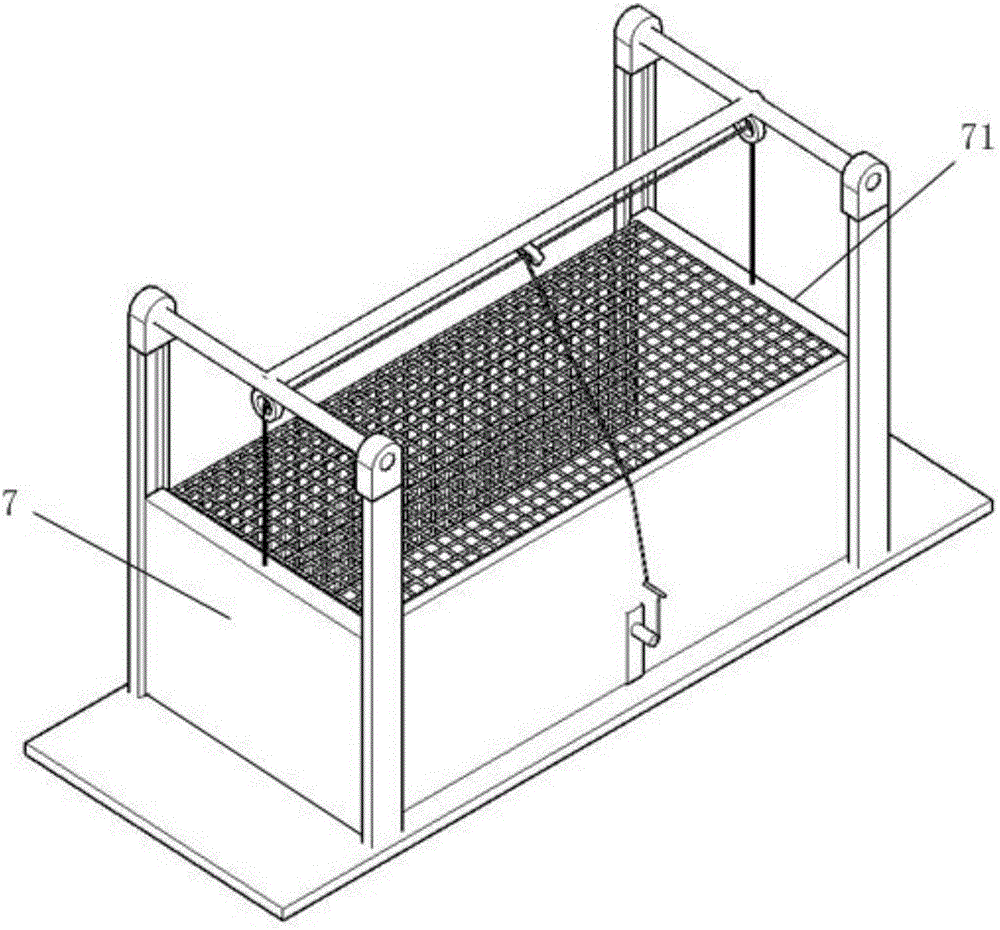

附图2是本实用的一种病房防鼠灭鼠设备关闭状态结构示意图。

附图3为第二拉线的卡条与固定卡条和延长条的连接局部放大结构示意图。

附图4我触发板与底板连接结构示意图。

附图5为本实用的一种病房防鼠灭鼠设备另一侧面结构示意图。

附图6为本实用的另一种病房防鼠灭鼠设备结构示意图。

具体实施方式

下面结合附图对本实用提供的具体实施方式作详细说明。

附图中涉及的附图标记和组成部分如下所示：

1.底板 11.第一导轨

12.第二导轨 13第三导轨

14.第四导轨 15.连接块

16.圆孔 2.第一侧面实板

21.凹槽 22.固定条

23.第二侧面网格板 24.顶面网格板

3纵向梁 31.第二吊环

4.横向梁 41.第一吊环

5.卡条 51.第一拉线

52.第二拉线 6.触发板

61.延长条 62.食物槽

7.第一闸门板 71.第二闸门板

8.开口 9.封闭块

91.孔洞

实施例1

请参照图1，图1是本实用的一种病房防鼠灭鼠设备开启状态结构示意图。图2是本实用的一种病房防鼠灭鼠设备关闭状态结构示意图。一种病房防鼠灭鼠设备，所述设备包括底板1、第一导轨11、第二导轨12、第三导轨13、第四导轨14、连接块15、纵向粱3、横向粱4、第一侧面实板2、第二侧面网格板23、顶面网格板24、触发板6、第一拉线51、第二拉线52、卡条5、固定条22；所述底板1为长方形；所述底板1上设有触发板6、第一导轨11、第二导轨12、第三导轨13、第四导轨14；所述的第一导轨11和第二导轨12分布在底板1的一端，第三导轨13和第四导轨14分布在底板1的另一端；所述的第一导轨11和第二导轨12间装配有第一闸门板7，且第一闸门板7两端与第一导轨11和第二导轨12连接为活动连接；所述的第二导轨12和第三导轨13连接有第一侧面实板2，第一侧面实板2的外侧面设有凹槽21和固定条22；所述的第三导轨13和第四导轨14之间连接有第二闸门板71，且第二闸门板71两端与第三导轨13和第四导轨14之间的连接为活动连接；所述的第一导轨11、第二导轨12、第三导轨13、第四导轨14的顶端均设有连接块15，其连接块15为马蹄形，连接块15中设有圆孔16，其圆孔16中装有纵向粱3，纵向 粱3的数量为两个，两个纵向粱3的中央连接有横向粱4；所述的横向粱4的下方设有第一吊环41，第一吊环41采用倾斜布置的方式；所述的纵向粱3下方设有第二吊环31；所述的第一闸门板7的上端面中央固定有第一拉线51，其第一拉线51穿设在两端的第二吊环31和中间的第一吊环41中，且第一拉线51另一端固定连接第二闸门板71；所述的第一拉线51在第一吊环41处连接有第二拉线52；

请参照图3，图3为第二拉线52的卡条5与固定卡条5和延长条61的连接局部放大结构示意图。所述的第二拉线52的端部系在卡条5上；所述的卡条5一端贴合在固定条22左侧，另一端固定贴合在延长条61的右侧；所述的延长条61固定在触发板6的一端上；所述的延长条61经凹槽21向外伸出，且延长条61位于凹槽21下方，延长条61和固定条22相互平行。

请参照图4，图4我触发板6与底板1连接结构示意图。所述的触发板6一端固定在底板1上，另一端倾斜布置，触发板6的表面设有食物槽62。

请参照图5，图5为本实用的一种病房防鼠灭鼠设备另一侧面结构示意图。所述的第四导轨14和第一导轨11之间连接第二侧面网格板23；所述的第一侧面实板2和第二侧面网格板23的顶面连接有顶面网格板24；所述的第一侧面网格板和顶面网格板24采用不锈钢编织而成；

需要说明的是：使用状态下，第一闸门板7和第二闸门板71打开，两端形成开口8，使得老鼠能够进入设备中，当老鼠进入时，一旦触发到触发板6，触发板6由于是倾斜设计的，老鼠接触到触发板6时由于重力作用，倾斜的触发板6上的延长条61在重力的作用向下移动，使得延长条61上与卡条5脱离，卡条5脱离后，卡条5的平衡力被破坏，此时卡条5会反转，反转后的卡条5不再具有力的作用，即第一闸门板7和第二闸门板71无再受到牵拉力的作用，只受到重力的作用，在重力作用下，第一闸门板7和第二闸门板71快速封闭两端开口8，使得老鼠不能从开口8逃出。

优选在触发板6上设置一个食物槽62，用于盛放食物，以吸引老鼠，有利于捕捉老鼠；优选第一闸门板7、第二闸门板71、第一侧面实板2采用金属材质，一方面第一闸门板7、第二闸门板71重力大，能够迅速向下移动，并合上开口8，避免老鼠逃出，另一方面，金属材质能够防止老鼠撕咬打孔从而逃出设备。

设有第一闸门板7和第二闸门板71，形成对应的两个开口8，双向性设计， 一方面为老鼠进入设备中提供了多条路径。另一方面，两个通道与外界相通，其设备的一端能够清晰的看另一端，老鼠不会感觉异常，更容易进入设备中，从而提高捕鼠的成功率。另外，设有第二侧面网格板23和顶面网格板24，是针对老鼠活动习性设计的，其目的是进一步模拟设内的环境与设备外的环境一致，根据相关研究报道，老鼠活动是非常狡猾灵活的，倘若发现设备的环境与外界的环境不一致，有的老鼠则不会进入设备中。

卡条5是通过一端贴合在固定条22的左侧和固定条22的右侧，且第二拉线52是从固定条22的右侧绕到固定条22的左侧，从而实现固定卡条5能够平衡第一闸门板7和第二闸门板71施加在第二拉线52的作用力，优选卡条5固定状态下垂直延长条61和固定条22，卡条5两端形状为圆锥形设计，其目的是增加其设备的灵敏度，即老鼠一旦与触发板接触时，触发板上的延长条61能够迅速下移远离卡条5，避免延长条61下移的过程中，因延长条61的附带作用，致使卡条5随之移动发生倾斜，并抵触在凹槽21上，则不能实现第一闸门板7第二闸门板71向下封闭两端开口8。

实施例2

请参照图6，图6为本实用的另一种病房防鼠灭鼠设备结构示意图。本实施例与实施例1基本相同，其不同之处在于，本实施例中，底板1两端设有封闭块9，其封闭块9中设有孔洞91。根据有关研究，老鼠活动在中具有喜欢钻孔的习性，通过在底板1的两端设置封闭块9，并在封闭块9上设置孔洞91，利用老鼠喜欢钻孔的习性，使得老鼠更容易进入设备中。

本实用的一种病房防鼠灭鼠设备，专门针对老鼠活动习性设计而成，设计巧妙，结构简单，操作容易，使用方便，在进行高效捕鼠时成功率高，省时省力，安装方便且安全，可临床推广使用病房中，避免老鼠咬伤病人或婴儿；设有第一闸门板7和第二闸门板71，双向性设计，一方面为老鼠进入设备中提供了多条路径。另一方面，两个通道与外界相通，其设备的一端能够清晰的看另一端，老鼠不会感觉异常，更容易进入设备中，从而提高捕鼠的成功率；设有第二侧面网格板23和顶面网格板24，是针对老鼠活动习性设计的，其目的是进一步模拟设内的环境与设备外的环境一致，老鼠容易进入设备中；设有触发板6，触发板6与控制第一闸门板7和第一闸门板7的卡条5建立连接，一旦老鼠进入设备中接触到触发板6，第一闸门板7和第二闸门板71迅速向下滑动，封闭两端开口8，从而捕捉到老鼠；卡条5的两端垂直贴合在固定条22 和延长条61侧边上，灵敏度好，老鼠稍微接触到触发板，就能使延长条61脱离卡5条，从而启动第一闸门板7和第二闸门板71关闭两端开口8；设有封闭块9，封闭块9上设有孔洞91，利用老鼠喜欢钻孔的习性，使得老鼠能更容易进入设备中，捕鼠高效。

以上所述仅是本实用的优选实施方式，应当指出，对于本技术领域的普通技术人员，在不脱离本实用方法的前提下，还可以做出若干改进和补充，这些改进和补充也应视为本实用的保护范围。
