一种可根据捕鼠量选择性警报的捕鼠装置的制作方法

本实用新型是一种可根据捕鼠量选择性警报的捕鼠装置，属于机械设备领域。

背景技术：

老鼠是四害之一，它们生命力旺盛、数量繁多并且繁殖速度极快，适应能力很强，几乎什么都吃，在什么地方都能住。能传播鼠疫、流行性出血热、钩端螺旋体病等病源。给人们的生活带来很大的困扰。目前市场上，有很多种捕鼠工具，例如捕鼠夹或者捕鼠笼等，但是该种捕鼠器往往只能捕捉一只老鼠，效率较低。

为解决上述问题，现有技术中，有人开始使用一种连续捕鼠器，但是无论是连续捕鼠器还是普通的捕鼠夹或者捕鼠笼等都无法统计大致的老鼠捕捉量。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种可根据捕鼠量选择性警报的捕鼠装置，以解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种可根据捕鼠量选择性警报的捕鼠装置，包括箱体、底板、称重传感器、印制电路板以及显示器，所述箱体的上端设置有滚轴，所述滚轴的内部设置有中心转轴，所述底板的内部设置有称重传感器和印制电路板，所述印制电路板上焊接有单片机、储存器、无线信息传输单元以及DC-DC电源模块，所述单片机通过数据线与称重传感器数据连接。

进一步地，所述中心转轴的两端固定在箱体的内侧，所述滚轴为一种旋转机构，所述滚轴通过中心转轴实现旋转。

进一步地，所述滚轴的中间位置绑有一圈诱捕食饵，所述滚轴的外表面附有一层润滑油。

进一步地，所述DC-DC电源模块与单片机、储存器以及无线信息传输单元电性连接。

进一步地，所述称重传感器的输出端与单片机的输入端连接，所述单片机的输出端与无线信息传输单元的输入端连接，所述无线信息传输单元的输出端与显示器的输入端连接，所述单片机与储存器双向数据连接。

本实用新型的有益效果：本实用新型的一种可根据捕鼠量选择性警报的捕鼠装置，在实际使用的时候，称重传感器可检测底板上的重量信息并传输至显示器上，工作人员可通过显示器查看这些信息，从而判断出是否需要清除箱体内的老鼠，防止老鼠过多，从而从箱体内爬出，本实用新型使用方便，便于操作，稳定性好，可靠性高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种可根据捕鼠量选择性警报的捕鼠装置的结构示意图；

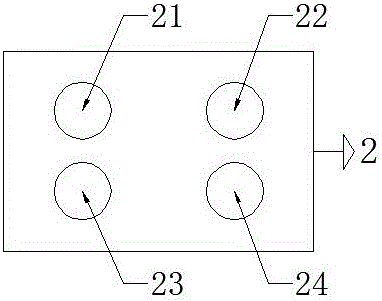

图2为本实用新型一种可根据捕鼠量选择性警报的捕鼠装置的印制电路板示意图；

图3为本实用新型一种可根据捕鼠量选择性警报的捕鼠装置的称重原理框图；

图中： 1-箱体、2-印制电路板、3-显示器、11-滚轴、12-底板、13-称重传感器、14-数据线、21-单片机、22-储存器、23-无线信息传输单元、24-DC-DC电源模块。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2和图3，本实用新型提供一种技术方案：一种可根据捕鼠量选择性警报的捕鼠装置，包括箱体1、底板12、称重传感器13、印制电路板2以及显示器3，箱体1的上端设置有滚轴11，滚轴11的内部设置有中心转轴，底板12的内部设置有称重传感器13和印制电路板2，印制电路板2上焊接有单片机21、储存器22、无线信息传输单元23以及DC-DC电源模块24，单片机21通过数据线14与称重传感器13数据连接。

中心转轴的两端固定在箱体1的内侧，滚轴11为一种旋转机构，滚轴11通过中心转轴实现旋转，滚轴11的中间位置绑有一圈诱捕食饵，滚轴11的外表面附有一层润滑油。

DC-DC电源模块24与单片机21、储存器22以及无线信息传输单元23电性连接，DC-DC电源模块24用于单片机21、储存器22以及无线信息传输单元23工作时的供电。

称重传感器13的输出端与单片机21的输入端连接，单片机21的输出端与无线信息传输单元23的输入端连接，无线信息传输单元23的输出端与显示器3的输入端连接，单片机21与储存器22双向数据连接。

做为本实用新型的一个实施例，在实际使用的时候，通过在滚轴11中心绑一圈诱捕食饵，老鼠在诱捕食饵的诱惑下，会走向滚轴11，因为滚轴11的外表面附有一层润滑油，所以老鼠在行走的时候，会在润滑油的作用下，掉落至箱体1内部，工作人员可事先在箱体1内部倒入水，或设置其他灭鼠工具，从而达到杀死老鼠的目的。

同时在实际使用之前，工作人员可输入一重量的临界值至储存器22中，在实际使用的时候，称重传感器13可检测底板12上的重量信息并传输至单片机21中，单片机21在进一步的计算和处理后，通过与储存在储存器22中的重量临界值进行对比，若高于这个临界值，则单片机21通过控制无线信息传输单元23，将这些信息传输至显示器3上，工作人员可通过显示器3查看这些信息，从而判断出是否需要清除箱体1内的老鼠，防止老鼠过多，从而从箱体1内爬出，本实用新型使用方便，便于操作，稳定性好，可靠性高。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
