连续捕鼠器的制作方法

本实用新型属于日常生活用品领域，具体涉及一种连续捕鼠器。

背景技术：
：

老鼠是四害之一，它们生命力旺盛、数量繁多并且繁殖速度极快，适应能力很强，能传播鼠疫、流行性出血热等，给人们的生活带来很大的困扰，目前，现有捕鼠工具多为捕鼠夹或捕鼠笼，其往往只能捕捉一只老鼠，老鼠被捕后易逃脱，此外一些捕鼠工具需要人工清理完毕重新调整后才能投入使用，在鼠害较严重的地方，不能实现连续捕捉老鼠，效率较低。

技术实现要素：
：

本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种连续捕鼠器，它解决了现有捕鼠工具捕鼠效率低，被捕老鼠易逃脱的技术问题。

为了解决背景技术所存在的问题，本实用新型采用如下技术方案：它包括储鼠箱和引鼠箱，储鼠箱和引鼠箱之间设置隔板，隔板上开设进鼠口，进鼠口内铰接一单向门，引鼠箱的入口处安置有跷跷板和跷板轴，跷板轴固定设置在引鼠箱左、右两侧壁之间，所述跷跷板固定在跷板轴上，跷跷板的前端设置有配重块，当跷跷板的前端被跷起时，跷跷板的后端与单向门相抵接，储鼠箱内设置有至少两个格栅板，并将储鼠箱分成若干个储鼠室，储鼠箱的另一侧设有出鼠口，出鼠口处设置有闸门滑槽，滑槽内导向设置有能够启闭所述出鼠口的闸门。

所述储鼠箱和引鼠箱一体成型，其整体尺寸为：60cm*20cm*20cm。

储鼠箱的左、右两侧壁采用网孔结构，引鼠箱的四周采用封闭式箱体结构，箱体内壁漆成黑色。

所述的跷跷板的板面上设置防滑纹。

储鼠箱内设置有三个格栅板，并将储鼠箱分成四个储鼠室。

所述的单向门的大小为5 cm*5cm。

所述的格栅板的高度为8cm。

本实用新型结构简单，反应灵敏，跷跷板的前端设置有配重块，当跷跷板的前端被跷起时，跷跷板的后端与单向门相抵接，能够直接将老鼠送入储鼠箱，并有效防止老鼠逃脱，跷跷板与单向门的配合，能够循环实现进鼠口的封闭与打开，从而实现连续捕鼠的目的；根据老鼠的特性，在储鼠箱内设有多个储鼠室，防止新的老鼠进入时，其它老鼠逃脱，本实用新型不需要人工重新恢复单向门及跷跷板至初始状态，大大提高了捕鼠效率，可广泛用于鼠害较严重的地方。

附图说明：

图1是本实用新型的结构示意图；

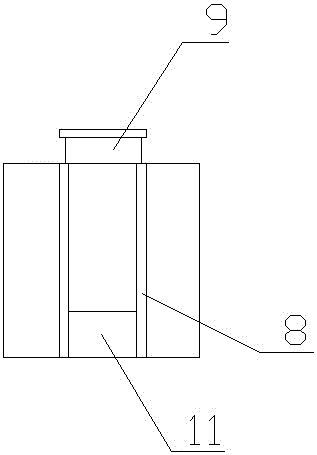

图2是图1的左视结构示意图。图中：

1.配重块，2.储鼠箱，3.跷板轴，4.跷跷板，5.单向门，6.格栅板，7.隔板，8.滑槽，9.闸门，10.引鼠箱，11.出鼠口。

具体实施方式：

参照图1-2，本实用新型包括储鼠箱2和引鼠箱10，所述储鼠箱2和引鼠箱10可以一体成型，其整体尺寸为：60cm*20cm*20cm，储鼠箱2和引鼠箱10之间设置隔板7，隔板7上开设进鼠口，进鼠口内铰接一单向门5，所述的单向门5的大小为5 cm*5cm；引鼠箱10的一侧设有入口，入口内安置一跷跷板4和跷板轴3，跷板轴3固定设置在引鼠箱10左、右两侧壁之间，所述跷跷板4固定在跷板轴3上，跷跷板4的前端设置有配重块1，当跷跷板4的前端被跷起时，跷跷板4的后端与单向门5相抵接，储鼠箱2内设置有三个格栅板6，格栅板的高度为8cm，并将储鼠箱分成四个等高的储鼠室。

储鼠箱2长度为40cm，内置诱饵，吸引老鼠进入，跷跷板4的板面上设置防滑纹，便于老鼠进入引鼠箱10后，沿板面向上攀爬，跷跷板4的前端设置有配重块1，配重块1的重量为20g，老鼠爬上跷跷板4后，会压低跷跷板4后端，将老鼠置身到单向门口处，并顺势进入储鼠箱2，老鼠进入储鼠箱2后，单向门5在重力作用下自动关闭，老鼠进入后无法再打开返回，跷跷板4在配重块1的作用下恢复至初始状态，迎接下一只老鼠的进入，起到连续捕鼠的目的；进一步，储鼠箱2内设置有四个储鼠室，老鼠进入储鼠箱2内会探索进入其它储鼠室，可有效防止当其它老鼠进入储鼠箱2打开单向门时，有老鼠趁机逃脱；储鼠箱2的左、右两侧壁采用网孔结构，便于吸引其它老鼠进入，也便于观察储鼠箱2是否有老鼠，及时清理。引鼠箱10的四周采用封闭式箱体结构，箱体内壁漆成黑色，便于老鼠进入。储鼠箱2的另一侧设有出鼠口11，出鼠口11处设置有闸门滑槽8，滑槽8内导向设置有能够启闭所述出鼠口的闸门9。当发现储鼠箱2内有老鼠进入后，能方便打开闸门9，将老鼠放出，清理。
