一种用于鱼塘上的捕捞装置的制作方法

本实用新型涉及渔业养殖技术领域，具体涉及一种用于鱼塘上的捕捞装置。

背景技术：

目前，鱼塘在捕捞的时候都是通过拉网捕捞，由于鱼会在网内挣扎，因此需要大量的人力来进行拉网，并且鱼容易从渔网的四周跳出逃跑，造成捕捞不彻底，且速度慢效率低。

技术实现要素：

本实用新型的目的就是针对目前，鱼塘在捕捞的时候都是通过拉网捕捞，由于鱼会在网内挣扎，因此需要大量的人力来进行拉网，并且鱼容易从渔网的四周跳出逃跑，造成捕捞不彻底，且速度慢效率低之不足，而提供一种用于鱼塘上的捕捞装置。

本实用新型包括渔网、一对滑轮、一对绞盘、一对拉索和超声波换能器，渔网的两侧分别设有多个吊环，一对滑轮分别通过支架安装在鱼塘的两侧，一对绞盘分别位于鱼塘一端的两侧，超声波换能器安装在鱼塘另一端的底部，拉索的一端固定在鱼塘上，另一端分别穿过吊环和滑轮，并与绞盘连接。

所述一对绞盘为电动绞盘。

本实用新型优点是：捕捞省时省力，效率高，且鱼不易从渔网四周跳出，捕捞彻底。

附 图 说 明

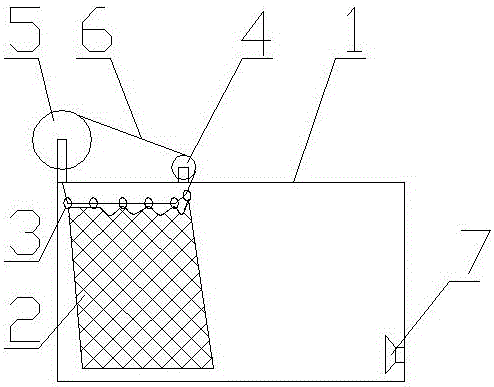

图1是本实用新型俯视图结构示意图。

图2是本实用新型主视图结构示意图。

具体实施方式

如图1、2所示，本实用新型包括渔网2、一对滑轮4、一对绞盘5、一对拉索6和超声波换能器7，渔网2的两侧分别设有多个吊环3，一对滑轮4分别通过支架安装在鱼塘1的两侧，一对绞盘5分别位于鱼塘1一端的两侧，超声波换能器7安装在鱼塘1另一端的底部，拉索6的一端固定在鱼塘1上，另一端分别穿过吊环3和滑轮4，并与绞盘5连接。

所述一对绞盘5为电动绞盘。

工作方式原理：捕捞前，打开超声波换能器7，超声波会刺激鱼的心脏和脑部神经，鱼会向鱼塘1的另一端游动，远离超声波声音源，超声波还会导致鱼缺氧而浮向水面，渔网2的一端固定在鱼塘1的捕捞的一端，另一端从鱼塘1底部向超声波换能器7的一端移动，由于鱼都浮在水面，因此在鱼塘1底部布置渔网的时候快速轻便，然后把一对拉索6的一端分别穿过滑轮4然后缠绕在绞盘5上，一对拉索6的另一端固定在鱼塘1上，分别转动一对绞盘5，绞盘5把拉索6缠绕起来，拉索6通过吊环3把渔网2的一端慢慢向另一端收拢，把鱼赶向渔网2的另一端，由于受超声波的影响，鱼为了远离超声波会自动向渔网2的另一端聚集，减轻拉网的力度，能够轻松的把鱼聚集起来，省时省力，收拢好后关掉超声波换能器7，几分钟后，鱼回复到正常状态。
