一种海藻场幼鱼采集网的制作方法

本实用新型涉及一种海藻场幼鱼采集网，属于海洋渔业资源调查、鱼类生态学和捕捞技术领域。

背景技术：

海藻场是海洋生物重要的栖息地，为众多鱼类的幼体阶段提供了良好的摄食和躲避场所，是构成了水域初级生产力的基础，是整个海洋食物链的起点，并对近岸碳循环起到重要的作用。

而且以鱼类早期生活史阶段为对象进行的调查研究工作叫鱼类早期资源调查。鱼类早期资源调查具有采样自主性强、采样时期和地点较为集中、样本量较容易保证，并且对资源的破坏程度较小等特点。借助鱼类早期资源调查不仅可以推算繁殖群体的数量、产卵场地点规模，预测鱼类种群数量变动规律，还可以获取大量的基础性资料，为渔业资源动态监测、鱼类资源保护效果评估、鱼类资源的开发利用和保护提供科学依据。

由于海藻场所特有的物理空间结构特征，现有的调查网具大多采用拖网，但该网具对海藻和海藻场生境具有很大的破坏性,同时鱼类也会受到惊吓会逃逸，采集过程存在很大困难，因此，常规的拖网等网具不能在海藻场中使用，幼鱼采集也会受到很大限制，从而制约鱼类幼体的生态习性和海藻场的生态功能研究。

技术实现要素：

鉴于上述情况，本实用新型的目的在于克服上述现有技术存在的不足，而提供一种海藻场幼鱼采集网，该采集网可以有效解决海藻场中鱼类幼体的采集。

为解决上述技术问题，本实用新型的技术方案是这样实现的：一种海藻场幼鱼采集网，包括浮球、网架及网衣，所述网架为圆柱形结构，所述网衣包覆在圆柱形网架上，且网衣底部伸出网架后形成可开合的取鱼部，网衣顶部通过连接件与浮球相连，所述网衣的侧面设有进鱼口。

进一步地，所述进鱼口的内侧面周边设有防止鱼流出的柔性倒刺。

进一步地，所述网架由上、下不锈钢圆环及把上、下不锈钢圆环连接在一起的多个不锈钢连接杆组成。

进一步地，所述进鱼口为多个，均布侧面的网衣上。

进一步地，所述不锈钢连接杆为四个，且均匀分布。

进一步地，所述进鱼口为四个，每两个不锈钢连接杆之间均分布一个进鱼口。

进一步地，所述网衣的底部设有开口，并在开口处环绕有线绳形成取鱼部。

进一步地，所述网衣的上表面对称分布有四个绳子，且四个绳子连接到网衣的中间，并通过连接件与浮球相连。

进一步地，所述网衣的网目为10mm。

进一步地，所述网衣上表面中间还连接有便于外部操作的连接绳。

本实用新型的有益效果在于：本实用新型制作成本低、操作简单、实用性强等特点，可以在海藻场等物理空间结构复杂，常规调查网具不能作业的区域进行操作，且放置后，可以根据研究需要，设置不同的取样时间。

本实用新型可以保证在不破坏海藻资源的条件下，能够高效获得海藻场中幼鱼个体采集。与现有技术相比，拖网等网具捕捞的对象通常为死亡个体，本实用新型可以保证收集幼鱼的活性。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型的上述目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。

附图说明

图1为本实用新型采集网结构示意图。

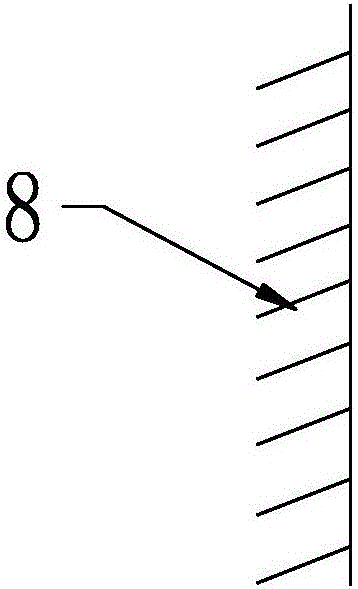

图2为本实用新型进鱼口内侧结构示意图。

具体实施方式：

为更进一步阐述本实用新型为达成预定目的所采取的技术手段及功效，以下结合附图及较佳实施例，对依据本实用新型提出的一种海藻场幼鱼采集网的具体实施方式、结构、特征及其功效，详细说明如下。

如图1所示，本实用新型一种海藻场幼鱼采集网，包括浮球1、网架2及网衣3。

所述网架2为圆柱形结构，可以避免海藻缠绕。该网架2由上、下不锈钢圆环21及把上、下不锈钢圆环连接在一起的多个不锈钢连接杆22组成。不锈钢连接杆22均匀分布。图1是以不锈钢连接杆为四个为例。上、下不锈钢圆环21的直径可以选用300mm，连接杆的长度选用500mm，不锈钢的直径选用0.5mm，当然根据需要也可以选用其他尺寸。

所述网衣3包覆在圆柱形网架2上，所述网衣的网目为10mm。当然根据幼鱼的大小也可以进行相应调整。

所述网衣3底部伸出网架2后形成可开合的取鱼部4，具体地说，所述网衣3的底部设有开口，并在开口处环绕有线绳41形成取鱼部4，当线绳41抽紧时，取鱼部闭合；当需要取鱼时，放松线绳即可。

所述网衣3的上表面对称分布有四个绳子5，且四个绳子连接到网衣的中间，并通过连接件6与浮球1相连,该连接件6可以采用线绳。

所述网衣3的侧面设有进鱼口7，所述进鱼口7的内侧面周边设有防止鱼逃逸的柔性倒刺8，柔性倒刺的结构既可以防止鱼逃逸，又可以避免鱼受到损伤。

所述进鱼口7可以为多个，均布侧面的网衣上。

当不锈钢连接杆22为四个时，进鱼口7也可以选用四个，在每两个不锈钢连接杆之间均分布一个进鱼口。

所述网衣3上表面中间还连接有便于外部操作的连接绳9，可以选过连接绳9来把采集网放入海藻场，操作方便。

本实用新型使用时，根据鱼类幼体对栖息空间的利用特性，通过船或者杆将该网具放入海藻场中，幼鱼通过采集网的进鱼口进入采集网内部，通过进鱼口内部设置倒刺装置，使幼鱼进入后不能游到外部，采集网放置一定时间后，将采集网取上来，并将幼鱼通过取鱼部取出。

本实用新型可以保证在不破坏海藻资源的条件下，能够高效获得海藻场中幼鱼个体。且本实用新型的结构可以避免海藻缠绕。

以上所述，仅为本实用新型说明书描述之实现本实用新型具体实施例的详细说明与图式，用于例证而非限制，但本实用新型的特征并不局限于此，本领域技术人员显然理解，本实用新型的所有范围应以其权利要求的保护范围为准，在不背离所附权利要求书所界定的发明精神和发明范围的前提下，凡根据本实用新型的精神与其类似变化而实施的其它实施例，皆应包含在本实用新型的保护范畴之中。
