一种可切换味道的驱蚊装置的制作方法

本实用新型涉及一种驱蚊设备，尤其是一种可切换味道的驱蚊装置。

背景技术：

随着社会的发展，驱蚊方式越来越多。夏季的来临时，蚊虫也会随气温的升高而四处骚扰人们的生活。要想有一个清净的夏夜就需要祛除或消灭蚊虫。现有的驱蚊灭蚊方式主要有蚊香、电热蚊香液、灭蚊喷雾等。电热蚊香液因其安全、毒性小等优点广泛为人们所使用。现有的电热蚊香液多只能加热一种蚊香液，而市场上有多种味道的蚊香液。随着社会的发展人们最求多样化的需求越来越浓烈，因此设计一种能够随时切换蚊香液味道的驱蚊装置十分必要。

技术实现要素：

本实用新型的目的在于为克服现有技术的不足，在此提供一种可切换味道的驱蚊装置，包括：转动把手、插头、电池、盛液瓶I、盛液瓶II、切换塞以及加热棒；瓶托包括：空腔I、空腔II、分隔板、限位孔以及圆台；分隔板将空腔I、空腔II分隔开；空腔I内设置有电池，空腔II周围设置有网隔板；分隔板的下端设置有限位孔；限位孔内设置有切换塞；切换塞与转动把手直接相连；切换塞的下端设置有凹型电极；与凹型电极相匹配的凸型接线柱设置在切换塞的下端的圆台上；圆台的下端对称设置有两根加热棒；两根加热棒分别伸进盛液瓶I和盛液瓶II；盛液瓶I和盛液瓶II的开口与空腔II连通；盛液瓶I和盛液瓶II的瓶壁上设置有刻度；圆台的中心的下端焊接设置有立柱；在立柱的下端设置有底盘；立柱下端设置有螺纹，立柱与底盘通过螺纹连接；底盘的四周设置有波浪形纹路。

作为本方案的进一步优化，所述的盛液瓶I和盛液瓶II并排设置。

作为本方案的进一步优化，所述的凹型电极与充电电池相连。

作为本方案的进一步优化，所述的波浪形纹路采用橡胶制成。

本实用新型的优点在于：优点一：设置盛液瓶I、盛液瓶II和切换塞，可以随时切换不同的凸型接线柱与凹型电极接触连通，达到对不同加热棒供电的目的。盛液瓶I和盛液瓶II中可以盛装不同味道的蚊香液。通电的加热棒对蚊香液加热，从而实现驱蚊。

优点二：在底盘的四周设置波浪形纹路，在设备插进插孔时，波浪形纹路顺势紧贴墙壁，达到防滑的目的。

附图说明

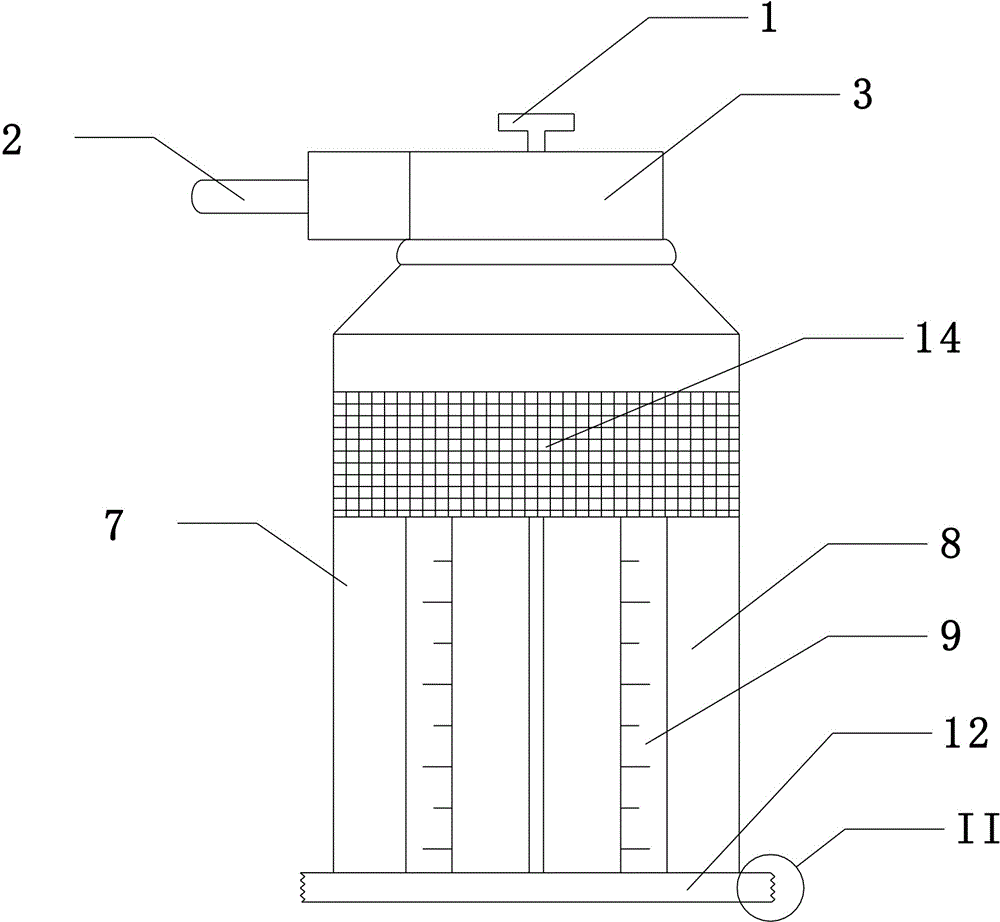

图1是本实用新型的结构示意图。

图2是本实用新型的外观视图。

图3是本实用新型除去部分结构示意图。

图4是图I的局部放大图。

图5是图II的局部放大图。

具体实施方式

下面将结合附图1-5对本实用新型进行详细说明，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型涉及一种可切换味道的驱蚊装置，可以按照图1-5所示予以实施；包括：转动把手1、插头2、电池5、盛液瓶I7、盛液瓶II8、切换塞6以及加热棒11；瓶托3包括：空腔I15.1、空腔II15、分隔板16、限位孔4以及圆台17；分隔板16将空腔I15.1、空腔II15分隔开；空腔I15.1内设置有电池5，空腔II15周围设置有网格板14；分隔板16的下端设置有限位孔4；限位孔4内设置有切换塞6；切换塞6与转动把手1直接相连；切换塞6的下端设置有凹型电极6.2；与凹型电极6.2相匹配的凸型接线柱6.1设置在切换塞6的下端的圆台17上；圆台17的下端对称设置有两根加热棒11；两根加热棒11分别伸进盛液瓶I7和盛液瓶II8；盛液瓶I7和盛液瓶II8的开口13与空腔II15连通；盛液瓶I7和盛液瓶II8的瓶壁上设置有刻度9；圆台17的中心的下端焊接设置有立柱10；在立柱10的下端设置有底盘12；立柱10下端设置有螺纹，立柱10与底盘12通过螺纹连接；底盘12的四周设置有波浪形纹路12.1。盛液瓶I7和盛液瓶II8并排设置。所述的凹型电极6.2与电池5相连。

设置盛液瓶I7、盛液瓶II8和切换塞6，可以随时切换不同的凸型接线柱6.1与凹型电极6.2接触连通，达到对不同加热棒11供电的目的。盛液瓶I7和盛液瓶II8中可以盛装不同味道的蚊香液。通电的加热棒11对蚊香液加热，从而实现驱蚊。在底盘12的四周设置波浪形纹路12.1，在设备插进插孔时，波浪形纹路12.1顺势紧贴墙壁，达到防滑的目的。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
