一种菜地轨道车密封式杀虫装置的制作方法

本实用新型涉及生态农业器械领域，更具体地说涉及一种菜地轨道车密封式杀虫装置。

背景技术：
：

随着规模化种菜业的发展，目前菜地除虫大多数采用是化学除虫的方法，但对生态环境带来很大的影响，并对作物的后期管理带来困难，而采取人工方法除虫，生产成本很高；采取机械除虫方法，一般机械又很难进入菜地作业，机械容易碰伤周围农作物，不能适应不同株距的农作物，而且一般采取大面积喷药农药，造成农药浪费严重，土壤农药残留，在开放的环境中喷药还对周边环境和作业人员的身体带来危害，所以菜地除虫一直是蔬菜种植中要解决的一个束手的问题，目前已有一种菜地轨道车，能在菜地中间的轨道上行动自如，如果能在轨道车的工作臂上可配上相应除虫装置，且除虫环境密闭，那么菜地除虫的问题就可以迎刃而解，并避免了操作人员农药中毒事件的发生，所以设计一种菜地轨道车密封式杀虫装置是十分有益的。

技术实现要素：
：

本实用新型的目的就是针对现有技术的不足，而提供一种菜地轨道车密封式杀虫装置。本实用新型具有结构简单，使用方便，利用轨道车慢速移动来完成菜地喷药作业,本装置使农药喷在一个相对密闭环境中，并可实现菜地植物进行单行或多行同时喷药，采用高压喷雾状态，能全方位对蔬菜进行除虫，提高了害虫的死亡率，减少农药的用量和农药的残留，并可实行全程自动化作业，提高工作效率的优点。

本实用新型的技术解决措施如下：

一种菜地轨道车密封式杀虫装置，包括包围板、连接板、高压喷雾主喷头及移动滑板，所述移动滑板两侧的滚轮架设在工作臂的移动滑轨上，连接板固定在移动滑板底部，包围板由一块中间固定板和两块侧面包围板组成，连接板底部穿有一根螺杆，螺杆底部固定在中间固定板上表面中心，中间固定板下表面设有一个喷头安装座，喷头安装座底部安装有一个高压喷雾主喷头，侧面包围板内侧面安装有副喷头。

上述技术方案中，所述螺杆上段旋有一个紧固螺母。

上述技术方案中，所述侧面包围板上部开有一条长槽，中间固定板上表面的固定螺栓穿过长槽，固定螺栓上穿有一块压条，压条压在侧面包围板的顶部，固定螺栓上段旋有一个紧定螺母。

上述技术方案中，所述高压喷雾主喷头和副喷头上连接有高压喷雾支管，高压喷雾支管连接着工作臂上高压喷雾总管。

上述技术方案中，所述包围板上边沿的前后设有塑料挡风软条。

上述技术方案中，所述移动滑板两侧的翻边条顶部内侧固定连接滚轮的短轴销，移动滑板上固定有一个调速电机，调速电机的主动齿轮与过桥轴中部的从动齿轮相啮合，过桥轴两侧架设在轴承座上，过桥轴两端分别通过链条与与滚轮一侧的链轮相连接。

本实用新型的有益效果在于：

本实用新型结构简单，使用方便，利用轨道车慢速移动来完成菜地喷药作业,本装置使农药喷在一个相对密闭环境中，并可实现菜地植物进行单行或多行同时喷药，采用高压喷雾状态，能全方位对蔬菜进行除虫，提高了害虫的死亡率，减少农药的用量和农药的残留，并可实行全程自动化作业，提高工作效率。

附图说明：

图1为本实用新型结构示意图；

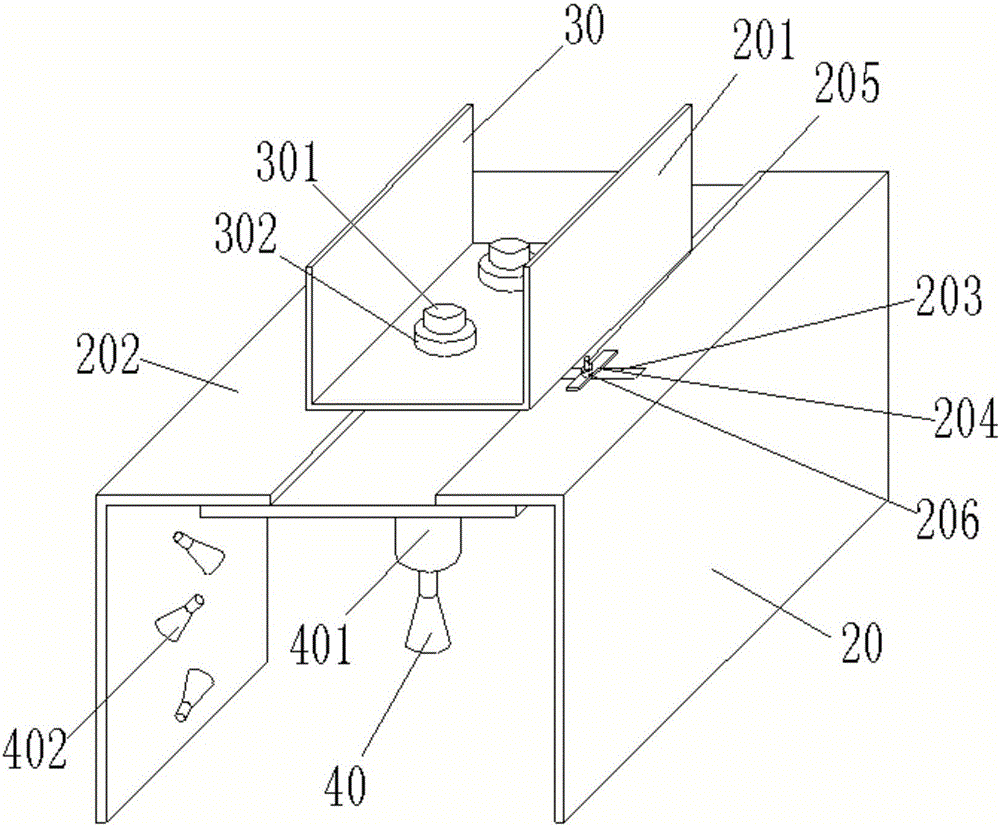

图2为包围板、连接板及高压喷雾主喷头结构示意图；

图3为移动滑板组件结构示意图。

图中：10、轨道车；101、工作臂；20、包围板；201、中间固定板；202、侧面包围板；203、长槽；204、压条；205、固定螺栓；206、紧定螺母；207、塑料挡风软条；30、连接板；301、螺杆；302、紧固螺母；40、高压喷雾主喷头；401、高压喷雾主喷头；402、副喷头；50、移动滑板；501、调速电机；502、主动齿轮；503、从动齿轮；504、短轴销；505、轴承座；506、过桥轴；507、链条；508、滚轮；509、翻边条。

具体实施方式：

以下所述仅为本实用新型的较佳实施例，并非对本实用新型的范围进行限定。

实施例：见图1、图2及图3所示，一种菜地轨道车密封式杀虫装置，包括包围板20、连接板30、高压喷雾主喷头40及移动滑板50，所述移动滑板50两侧的滚轮508架设在工作臂101的移动滑轨上，连接板30固定在移动滑板50底部，包围板20由一块中间固定板201和两块侧面包围板202组成，连接板30底部穿有一根螺杆301，螺杆301底部固定在中间固定板201上表面中心，中间固定板201下表面设有一个喷头安装座401，喷头安装座401底部安装有一个高压喷雾主喷头40，侧面包围板202内侧面安装有副喷头402。

所述螺杆301上段旋有一个紧固螺母302。

所述侧面包围板202上部开有一条长槽203，中间固定板201上表面的固定螺栓205穿过长槽203，固定螺栓205上穿有一块压条204，压条204压在侧面包围板202的顶部，固定螺栓205上段旋有一个紧定螺母206。

所述高压喷雾主喷头40和副喷头402上连接有高压喷雾支管，高压喷雾支管连接着工作臂101上高压喷雾总管。

所述包围板20上边沿的前后设有塑料挡风软条207。

所述移动滑板50两侧的翻边条509顶部内侧固定连接滚轮508的短轴销504，移动滑板50上固定有一个调速电机501，调速电机501的主动齿轮502与过桥轴506中部的从动齿轮503相啮合，过桥轴506两侧架设在轴承座505上，过桥轴506两端分别通过链条507与滚轮508一侧的链轮相连接。

工作原理：一种菜地轨道车密封式杀虫装置，连接板30顶部固定在轨道车10的工作臂101的移动滑轨上，包围板20由一块中间固定板201和两块侧面包围板202组成，连接板30底部穿有一根螺杆301，螺杆301底部固定在中间固定板201上表面中心，中间固定板201下表面设有一个喷头安装座401，喷头安装座401底部安装有一个高压喷雾主喷头40，侧面包围板202内侧面安装有副喷头402，螺杆301上段旋有一个紧固螺母302，侧面包围板202上部开有一条长槽203，中间固定板201上表面的固定螺栓205穿过长槽203，固定螺栓205上穿有一块压条204，压条204压在侧面包围板202的顶部，固定螺栓205上段旋有一个紧定螺母206，高压喷雾主喷头40和副喷头402上连接有高压喷雾支管，高压喷雾支管连接着工作臂101上高压喷雾总管，包围板20上边沿的前后设有塑料挡风软条207，移动滑板50两侧的翻边条509顶部内侧固定连接滚轮508的短轴销504，移动滑板50上固定有一个调速电机501，调速电机501的主动齿轮502与过桥轴506中部的从动齿轮503相啮合，过桥轴506两侧架设在轴承座505上，过桥轴506两端分别通过链条507与滚轮508一侧的链轮相连接，轨道车在行进过程中，农作物进入包围板20内部的相对密闭的空间内，高压喷雾主喷头40和副喷头402对农作物进行360度全方位的农药喷洒；高压喷雾主喷头40的大小规格可更换，以适应不同大小的农作物；松动紧定螺母206，可调整两块侧面包围板202之间的间距，以适应不同株距的农作物；旋转螺杆301上段的紧固螺母302可对包围板20进行高度升降，以适应不同高度的农作物；电动控制调速电机501转动，通过齿轮传动，带动过桥轴506转动，过桥轴506两端通过链条507传动，带动链轮转动，从而带动滚轮508滚动，实现整体的移动，以适应需要喷洒的范围。
