复合肥一垄双行起垄变量施肥装置的制作方法

本实用新型农业机械技术领域，尤其是一种复合肥一垄双行起垄变量施肥装置。

背景技术：

烟草在种植之前，必须要对土壤松土起垄和施肥，起垄方式和施肥量都会对烟草正常生长产生影响。目前烟草等农作物普遍采用单垄单行起垄，过程不规范使得后续覆膜等困难，人工施肥导致施肥量不精确，劳动强度大，效率低。

技术实现要素：

本实用新型的目的是：提供了一种复合肥一垄双行起垄变量施肥装置，它能同时起垄和施肥，一次完成两个作业环节，提高作业效率，确保施肥速度与机器行进速度一致。

本实用新型是这样实现的：复合肥一垄双行起垄变量施肥装置，包括机架，在机架的顶部设有两个肥料箱，在每个肥料箱的底部均设有排肥器，排肥器固定在排肥轴上，排肥轴安装在肥料箱下部上，且排肥轴通过变速机构与电机连接；在每个肥料箱的排肥器的下方都设有固定在机架上的排肥管，排肥管的低端处于机架底部；在机架前端的底部两侧设有覆土轮，在机架的底部设有处于排肥管前方的旋耕刀，在机架后端的底部两侧设有起垄板，在起垄板顶部设有可调拖板。

在机架的底部前端设有小前犁。

电机与控制箱连接，在控制箱上设有速度传感器。速度传感器与控制箱及电机组合的结构，能实现施肥速度与机器前进速度一致。

在机架上设有牵引架。

在排肥管的顶部设有宽度可调装置。排肥管的顶部为漏斗形结构，能显著增加排肥管的接料范围，但是为了调整位置，宽度可调装置是设置在机架上的活动槽结构，使排肥管能在槽内进行移动。

在肥料箱的底部侧壁设有取肥口。

由于采用了上述技术方案，与现有技术相比，本实用新型采用在机架上设置两个肥料箱、旋耕刀、起垄板等结构，在装置整体被牵引前进时，旋耕刀对土壤进行旋耕，并能通过控制箱实时调节排肥量，达到变量施肥的目的，排出的肥料通过排肥管施入到旋耕后的土壤中进行施肥，同时机架后方的起垄板起垄并由连接在机架后方的可调拖板刮平垄顶，从而达到了旋耕起垄并且双行变量施肥的目的，简化了施肥过程，提高了作业效率。采用本实用新型的装置能明显减少了工作人员的劳动强度以及人员数量，并且结构简单，成本低廉，使用效果理想。

附图说明

附图1为本实用新型的结构示意图；

附图2为附图1的主视图；

附图3为附图1的俯视图；

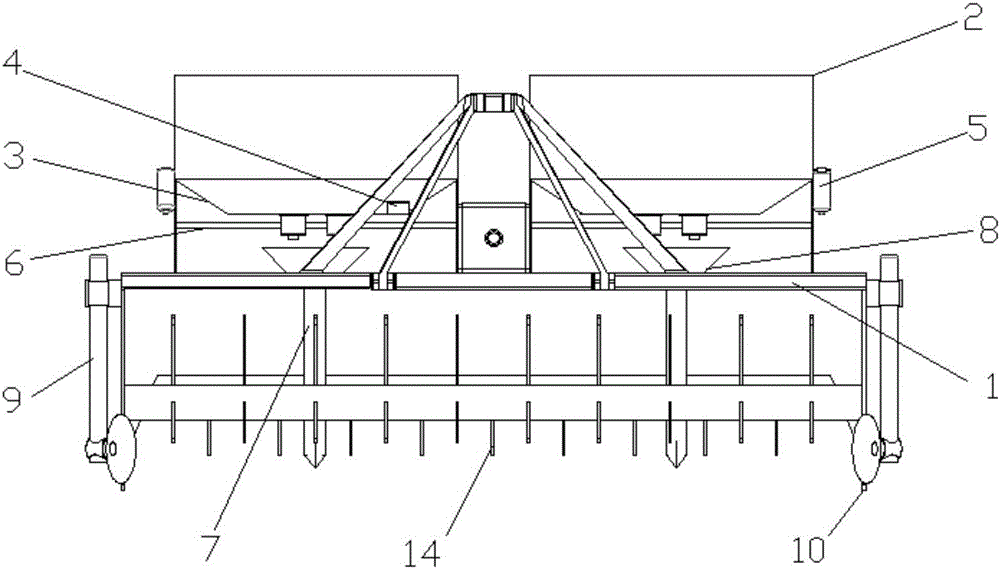

附图4为附图1的左视图。

具体实施方式

下面结合附图对本实用新型作进一步的详细说明，但不作为对本实用新型的任何限制。

本实用新型的实施例：复合肥一垄双行起垄变量施肥装置，包括机架1，在机架1的顶部设有两个肥料箱2，在每个肥料箱2的底部均设有排肥器3，排肥器3固定在排肥轴6上，排肥轴6安装在肥料箱2下部上，且排肥轴6通过变速机构与电机5连接；在每个肥料箱2的排肥器3的下方都设有固定在机架1上的排肥管7，排肥管7的低端处于机架1底部；在机架1前端的底部两侧设有覆土轮9，在机架1的底部设有处于排肥管7前方的旋耕刀14，在机架1后端的底部两侧设有起垄板11，在起垄板11顶部设有可调拖板12；在机架1的底部前端设有小前犁10；电机5与控制箱13连接，在控制箱13上设有速度传感器16；在机架1上设有牵引架15；在排肥管7的顶部设有宽度可调装置8；在肥料箱2的底部侧壁设有取肥口4。

本实用新型的工作流程是这样的，拖拉机通过牵引架15与机架1实现连接，并将速度传感器16安装到拖拉机后轮的合适位置处，由拖拉机牵引施肥机前进，将该速度传感器16安装在用于牵引的拖拉机后轮的适合位置上在前进过程中，安装在机架1前端的旋耕刀14对土壤进行旋耕，控制箱13根据拖拉机的行进速度控制电机2转速，从而控制排肥器3的排肥量，再经两根排肥管7深施于松土中，同时两侧覆土轮9切土垄土由起垄板11起垄并由后方拖板12刮平垄顶，完成起垄并施肥的同步进行，余肥由取肥口4取出。

本实用新型中，控制箱13的作用是接收并处理速度传感器16采集的速度信号，再根据该信号控制电机的转速，本领域的技术人员根据其功能可自行选择适合的控制箱，或自行设计，此处就不再赘述。
