园林松土装置的制作方法

本实用新型涉及松土技术领域，具体为园林松土装置。

背景技术：

松土的意思是为种植而以人力翻耕土壤，土壤时间长了容易结块，这样就降低了根的透气性，如同把跟密闭起来了一样，耕松之后，就使土壤颗粒之间的空隙加大，空气就容易进去，增加了根细胞的呼吸，呼吸作用加强了，可以加强蒸腾作用，促进了根毛与土壤中的矿质元素的交换，这样也就能促进根对矿质元素的吸收。

传统的松土装置，难以对硬度过大的土壤进行松土操作，容易出现由于土壤硬度过大而导致的松土效率低下，从而降低了工作效率，增加了人力的支出，增加成本的同时给使用者的使用带来不便。

技术实现要素：

本实用新型的目的在于提供园林松土装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：园林松土装置，包括松土器，所述松土器包括松土外壳，所述松土外壳内腔的顶部通过松土弹簧固定连接有固定板，所述固定板的正表面通过转轴活动连接有推动杆，所述推动杆远离固定板的一端通过转轴活动连接有移动板，所述移动板底部的左侧固定连接有松土块，所述松土块包括块外壳，所述块外壳左侧的顶部开设有入水口，所述块外壳内腔的底部固定连接有限位块，所述限位块的数量为两个，且两个限位块之间设置有限位板，所述限位板的底部固定连接有限位杆，所述限位杆的底端贯穿块外壳的底部并延伸至块外壳的外部，所述限位杆的底端固定连接有铁锄，所述移动板的右侧通过转轴活动连接有动力杆，所述动力杆远离移动板的一端通过转轴活动连接有动力轮，所述松土外壳内腔的右侧固定连接有电机，且电机的输出轴与动力轮固定连接，所述松土器上套设有定位环，所述定位环的底部固定连接有支撑杆，所述支撑杆的底端通过转轴活动连接有移动轮，所述松土器的顶部固定连接有控制器，所述松土器的顶部通过转轴活动连接有手推杆，所述手推杆远离松土器的一端套设有手持把手，所述控制器与电机电性连接，所述限位块与限位板配合设置，所述铁锄的底部通过复位弹簧与块外壳的底部固定连接，所述铁锄上开设有透水口。

与现有技术相比，本实用新型的有益效果是：

（1）、该高效的园林松土装置，通过移动板、推动杆、固定板、动力杆、动力轮、电机和松土块的配合使用，使得松土装置可以很好的对硬度过大的土壤进行松土操作，避免了由于土壤硬度过大而导致的松土效率低下，从而提高了工作效率，减少了人力的支出，降低成本的同时方便了使用者的使用。

（2）、该高效的园林松土装置，通过松土块的改良，使得松土装置在松土过程中对土壤进行湿润操作，从而降低了土壤的硬度，减少了电机的过载程度，延长了电机的使用寿命，降低成本的同时方便了使用者的使用。

附图说明

图1为本实用新型结构示意图；

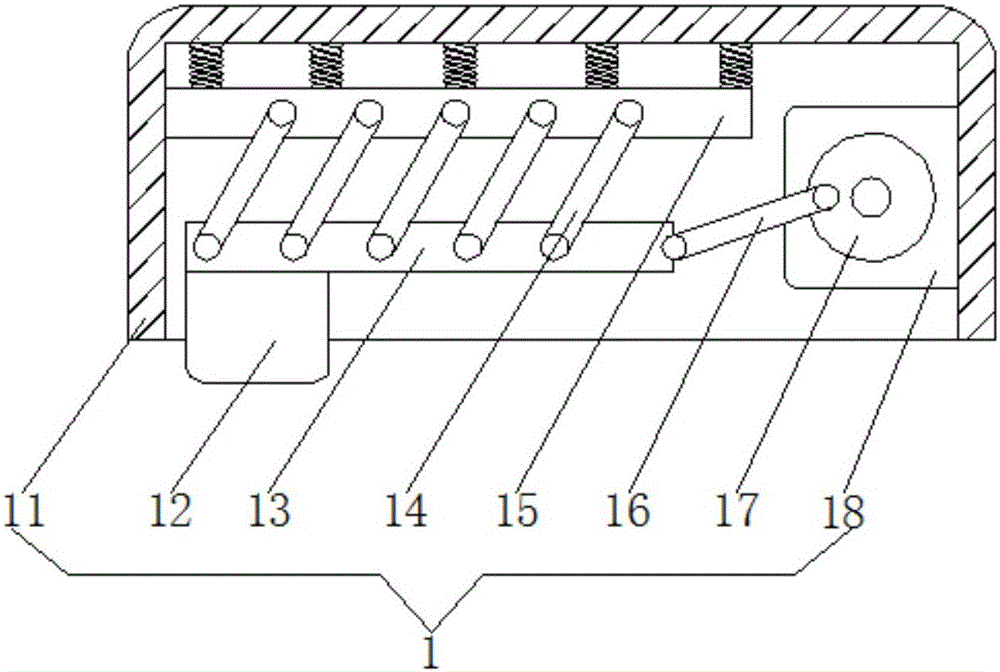

图2为本实用新型松土器的结构示意图；

图3为本实用新型松土块的结构示意图。

图中：1松土器、11松土外壳、12松土块、121入水口、122块外壳、123限位板、124限位块、125限位杆、126铁锄、13移动板、14推动杆、15固定板、16动力杆、17动力轮、18电机、2定位环、3支撑杆、4移动轮、5控制器、6手推杆、7手持把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：园林松土装置，包括松土器1，松土器1包括松土外壳11，松土外壳11内腔的顶部通过松土弹簧固定连接有固定板15，固定板15的正表面通过转轴活动连接有推动杆14，推动杆14远离固定板15的一端通过转轴活动连接有移动板13，移动板13底部的左侧固定连接有松土块12，松土块12包括块外壳122，块外壳122的底部开设有漏水口，块外壳122左侧的顶部开设有入水口121，块外壳122内腔的底部固定连接有限位块124，限位块124的数量为两个，且两个限位块124之间设置有限位板123，限位块124与限位板123配合设置，限位板123的底部固定连接有限位杆125，限位杆125的底端贯穿块外壳122的底部并延伸至块外壳122的外部，限位杆125的底端固定连接有铁锄126，铁锄126的底部通过复位弹簧与块外壳122的底部固定连接，铁锄126上开设有透水口，通过松土块12的改良，使得松土装置在松土过程中对土壤进行湿润操作，从而降低了土壤的硬度，减少了电机18的过载程度，延长了电机18的使用寿命，降低成本的同时方便了使用者的使用，移动板13的右侧通过转轴活动连接有动力杆16，动力杆16远离移动板13的一端通过转轴活动连接有动力轮17，松土外壳11内腔的右侧固定连接有电机18，且电机18的输出轴与动力轮17固定连接，通过移动板13、推动杆14、固定板15、动力杆16、动力轮17、电机18和松土块12的配合使用，使得松土装置可以很好的对硬度过大的土壤进行松土操作，避免了由于土壤硬度过大而导致的松土效率低下，从而提高了工作效率，减少了人力的支出，降低成本的同时方便了使用者的使用，松土器1上套设有定位环2，定位环2的底部固定连接有支撑杆3，支撑杆3的底端通过转轴活动连接有移动轮4，松土器1的顶部固定连接有控制器5，松土器1的顶部通过转轴活动连接有手推杆6，手推杆6远离松土器1的一端套设有手持把手7，手持把手7的表面设置有防滑纹，控制器5与电机18电性连接。

工作原理：通过控制器5控制电机18开始转动，电机18的转动带动动力轮17转动，动力轮17的转动使得动力杆16开始运动，同时在固定板15和推动杆14的作用下，使得移动板13开始运动，同时在松土块12的作用下进行松土操作，当松土操作进行时，铁锄126受到压力相对于块外壳122向上移动，从而使得限位杆125相对于块外壳122向上移动，限位杆125的向上移动使得限位板123相对于块外壳122向上移动，从而使得块外壳122内腔中的水流出，以此进行对土壤的湿润操作。
