一种旋耕机用浮动镇压辊的制作方法

本实用新型涉及一种旋耕机用浮动镇压辊，属于农业机械技术领域。

背景技术：

目前，旋耕机是农业生产中主要的农机具之一，在我国农业生产中发挥着重要作用。根据各地耕作方式和土壤质地的不同，旋耕机后置平整土壤机构有托板式和镇压辊式两种结构形式。随着镇压辊式旋耕机的运用，也出现了一系列问题，例如有的旋耕机镇压辊浮动装置横向安装在镇压辊下方与主机侧板连接，且没有橡胶防尘套，在作业时掩埋在旋起土壤中，容易缠绕杂草造成壅堵，浮动弹簧进土容易生锈，造成机具故障。

技术实现要素：

本实用新型的目的在于提供一种旋耕机用浮动镇压辊，以解决上述背景技术中提出的问题。

本实用新型的技术方案是：一种旋耕机用浮动镇压辊，包括有旋耕机主机，所述旋耕机主机的机架后面悬挂有镇压辊，所述旋耕机主机的后梁上连接有镇压辊浮动装置，所述镇压辊浮动装置另一端连接在镇压辊的悬挂件上方。

优选的，所述镇压辊浮动装置包括有浮动导管、浮动导管封套和浮动导杆，所述浮动导管里面装有浮动弹簧，所述浮动导杆端部与浮动弹簧的一端接触且与浮动导管内壁为间隙配合，所述浮动导管封套通过螺纹与浮动导管连接，所述浮动导管封套内安装有防尘橡胶套。

与现有技术相比，本实用新型的有益效果是：本新型是一种旋耕机用浮动镇压辊，将镇压辊浮动装置安装在镇压辊上方作业时避免了缠绕杂草造成壅堵，在镇压辊浮动装置上加装防尘橡胶套防止尘土进入浮动导管，有效的延长了浮动弹簧使用寿命，减少了机具的故障。

附图说明

图1为本实用新型一种旋耕机用浮动镇压辊的主视剖视结构示意图；

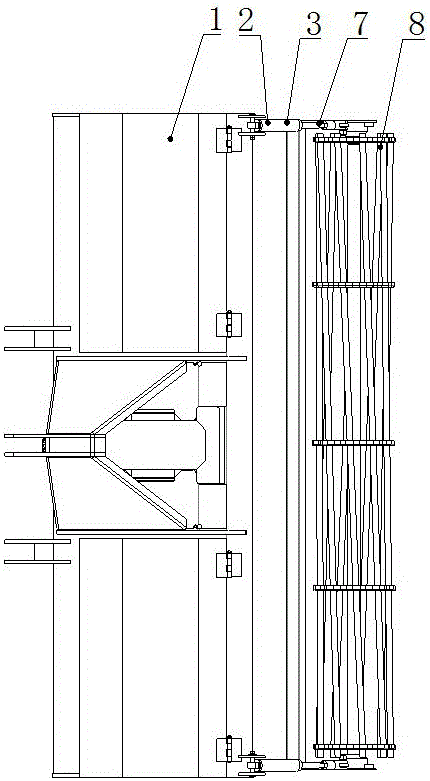

图2为图1的俯视结构示意图；

图3为本实用新型所用镇压辊浮动装置的剖视结构示意图。

图中：1、旋耕机主机；2、镇压辊浮动装置；3、浮动导管；4、浮动弹簧；5、浮动导管封套；6、防尘橡胶套；7、浮动导杆；8、镇压辊。

具体实施方式

下面将结合本实用实施例中的附图，对本实用实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用一部分实施例，而不是全部的实施例。基于本实用中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种旋耕机用浮动镇压辊，包括有旋耕机主机1，所述旋耕机主机1的机架后面悬挂有镇压辊8，所述旋耕机主机1的后梁上连接有镇压辊浮动装置2，所述镇压辊浮动装置2另一端连接在镇压辊8的悬挂件上方，所述镇压辊浮动装置2包括有浮动导管3、浮动导管封套5和浮动导杆7，所述浮动导管3里面装有浮动弹簧4，所述浮动导杆7端部与浮动弹簧4的一端接触且与浮动导管3内壁为间隙配合，所述浮动导管封套5通过螺纹与浮动导管3连接，所述浮动导管封套5内安装有防尘橡胶套6。

作业时，先将旋耕机主机1与拖拉机尾部固定连接，拖拉机后动力输出轴输出的动力传递到旋耕机主机1，旋耕机主机1工作将地表土壤旋起，同时主机在拖拉机牵引力作用下匀速前进，安装在浮动导管3内的浮动弹簧4的反作用力通过浮动导杆7传递到悬挂在旋耕机主机1后面的镇压辊8，镇压辊8将经过的土壤结块压碎、抹平，完成作业全过程。

尽管已经示出和描述了本实用的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用的范围由所附权利要求及其等同物限定。
