宠物厕所的制作方法

本实用新型涉及一种宠物厕所。

背景技术：

据市场调查，目前市面上售卖的猫厕所多为开放式或封闭式设计，开放式猫厕所无法驱除臭味，而封闭式猫厕所可以减少臭味，但清理较麻烦，每次需要拆开上盖才能清理；不同体积的宠物不能共用，占地面积大、不便于普通家庭使用， 同时结构复杂、成本高、易对宠物进入造成心理压力，为了克服上述的问题，我们研制了一种宠物厕所。

技术实现要素：

本实用新型的目的所要解决的技术问题是要提供一种宠物厕所，它结构简单、操作方便、安全性能好、制造成本低和成品率高，采用三角猫厕所不仅能贴合墙角使用，更改进成翻盖式设计，可以直接掀开上盖清理猫粪，减少拆盖的操作，方便了日常使用，减少宠物进入的心理压力。因此，它是技术性、实用性和经济性均优级的产品。

为了实现上述目的，本实用新型采用的技术方案：一种宠物厕所，它包括:

底盘体；其具有向上敞开的口部；

盖体；其下部组装于所述口部；所述盖体具有侧开口；

盖门体；其上部设有铰接臂，盖体顶部设有安装部，所述铰接臂装设于安装部实现盖门体向上翻起打开或向下翻转盖设于所述侧开口。

于本实用新型的一个或多个实施例中，所述盖门体设有进入腔和可反复打开或关闭的第一门体。于本实用新型的一个或多个实施例中，所述底盘体呈圆三角形。于本实用新型的一个或多个实施例中，所述盖体顶部具有凹陷部以形成容腔，所述容腔设有提手和过滤网。

于本实用新型的一个或多个实施例中，所述凹陷部的底部可拆卸地组装有铲子。

于本实用新型的一个或多个实施例中，所述盖体可拆卸地组装于底盘体。

于本实用新型的一个或多个实施例中，所述底盘体、盖体、盖门体和第一门体，它们各自采用塑料材料一体成型。

于本实用新型的一个或多个实施例中，所述第一门体铰接于所述进入腔上部。

本实用新型同背景技术相比所产生的有益效果：

由于采用上述的技术方案，它结构简单、操作方便、安全性能好、制造成本低和成品率高，采用三角猫厕所不仅能贴合墙角使用，更改进成翻盖式设计，可以直接掀开上盖清理猫粪，减少拆盖的操作，方便了日常使用，减少宠物进入的心理压力。因此，它是技术性、实用性和经济性均优级的产品。

【附图说明】

图1为本实用新型一个实施例中宠物厕所的的结构示意图；

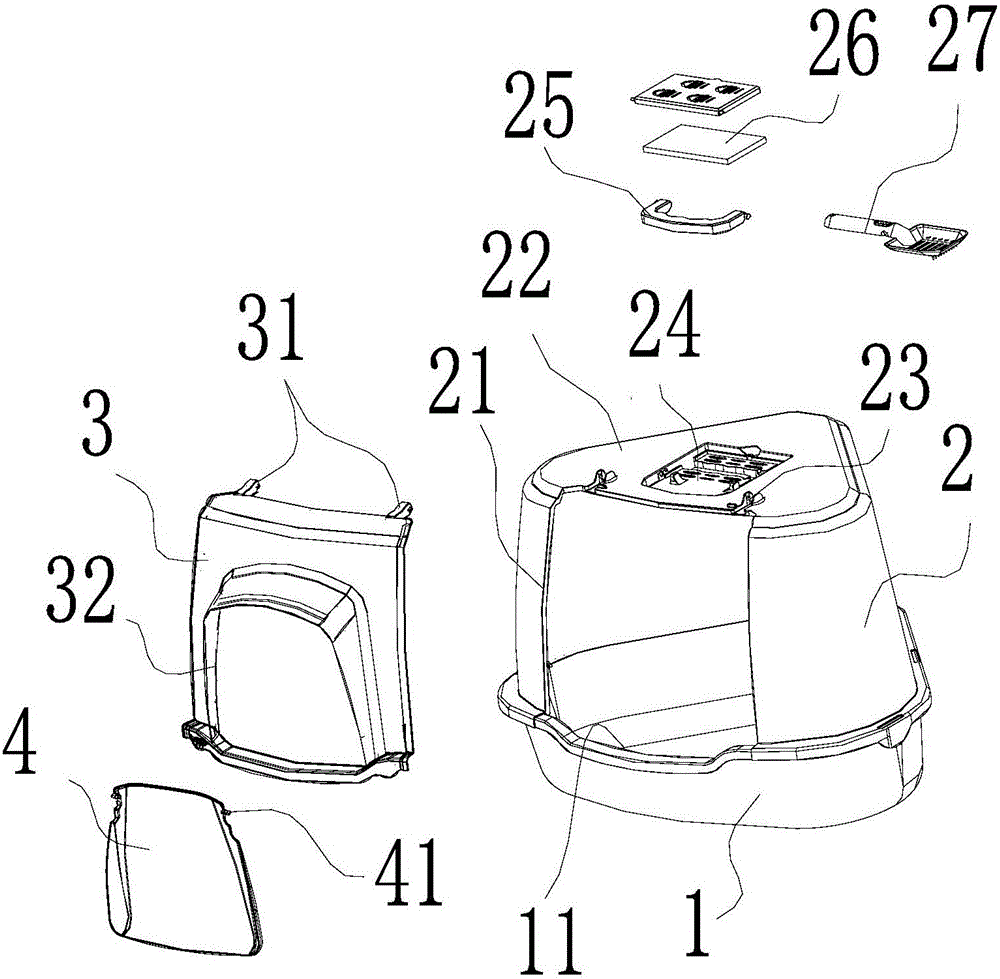

图2为本实用新型一个实施例中宠物厕所的展开结构示意图。

【具体实施方式】

下面详细描述本实用新型的实施例，所述的实施例示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。

在本实用新型的描述中，需要说明的是，对于方位词，如有术语“中心”，“横向”、“纵向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示方位和位置关系为基于附图所示的方位或位置关系，仅是为了便于叙述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定方位构造和操作，不能理解为限制本实用新型的具体保护范围。

此外，如有术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或隐含指明技术特征的数量。由此，限定有“第一”、“第二”特征可以明示或者隐含包括一个或者多个该特征，在本实用新型描述中，“至少”的含义是一个或一个以上，除非另有明确具体的限定。在本实用新型中，除另有明确规定和限定，如有术语“组装”、“相连”、“连接”术语应作广义去理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；也可以是机械连接；可以是直接相连，也可以是通过中间媒介相连，可以是两个元件内部相连通。对于本领域普通技术人员而言，可以根据具体情况理解上述的术语在本实用新型中的具体含义。

在本实用新型中，除非另有规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一特征和第二特征不是直接接触而是通过它们之间的另外特征接触。而且，第一特征在第二特征“之上”、“之下”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅是表示第一特征水平高度高于第二特征的高度。第一特征在第二特征“之上”、“之下”和“下面”包括第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度低于第二特征。

结合于上述内容，本领域技术人员可以进行适应性的调节和理解，一并参照说明书的附图，通过对本实用新型的具体实施方式作进一步的描述，使本实用新型的技术方案及其有益效果更加清楚、明确。下面通过参考附图描述实施例是示例性的，旨在解释本实用新型，而不能理解为对本实用新型的限制。

请参看图1-2所示出的，其为本实用新型提供较佳地实施例是一种宠物厕所，它包括底盘体1、盖体2、盖门体3和第一门体4等组成；其中，底盘体1具有向上敞开的口部11，盖体2下部组装于所述口部11；所述盖体2具有侧开口21；盖门体3上部设有铰接臂31，盖体顶部22设有安装部23，所述铰接臂31装设于安装部23实现盖门体3向上翻起打开或向下翻转盖设于所述侧开口21。盖门体3打开后让宠物进入排泄龚便，进出操作方便、快捷。

针对于增加相对小型宠物的使用，在盖门体3设有进入腔32和可反复打开或关闭的第一门体4，相对小型的宠物可以通过第一门体4进入。为约节占地，可放置贴合于墙角使用，所述底盘体呈圆三角形，盖体2对应为圆三角形。对宠物排泄龚便产生的臭气进行净化过滤和提携方便，在所述盖体顶部22具有凹陷部24以形成容腔，所述容腔设有提手25和过滤网26。臭气向上升通过过滤网26进行净化除臭，保障居室空间环境清洁。

为方便对宠物排泄龚进行清理，在所述凹陷部24的底部可拆卸地组装有铲子27。所述盖体2可拆卸地组装于底盘体1。所述底盘体1、盖体2、盖门体3和第一门体4，它们各自采用塑料材料一体成型。所述第一门体4铰接于所述进入腔32上部。第一门体4上部的两侧设有枢接轴41，枢接轴41配合盖门体3上设有的孔部进行枢接，让第一门体4打开或关闭。

在说明书的描述中，参考术语“一个实施例”、“优选地”、“示例”、“具体示例”或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点，包含于本实用新型的至少一个实施例或示例中，在本说明书中对于上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或者示例中以合适方式结合。

通过上述的结构和原理的描述，所属技术领域的技术人员应当理解，本实用新型不局限于上述的具体实施方式，在本实用新型基础上采用本领域公知技术的改进和替代均落在本实用新型的保护范围，应由各权利要求限定之。
