一种环境友好型猪舍的制作方法

本实用新型涉及涉及畜牧养殖业装备设施技术领域，特别适用于一种环境友好型猪舍。

背景技术：

猪舍建筑的平面布置同猪群组合、饲养方式、饲料种类、喂饲设备、喂饲方法等有关。猪舍可建成开敞式、有窗式和密闭式等；屋顶有平顶、单坡、双坡等。

猪舍是饲养猪群的建筑物。根据饲养目的不同，可分为种猪舍、妊娠猪舍、分娩猪舍、育成猪舍、育肥猪舍等。喂饲和饮水一般在猪舍内固定区域的进行，排便在一固定区域进行，休息又在另一固定区域进行，现有的猪舍多设有地下的储存粪便的通道，现有的猪群喜欢选择干燥清洁的环境休息，一旦猪舍内地面上有猪尿液等，影响猪的休息从而影响猪的健康成长。

相邻猪舍之间需要通过栅栏间隔开，但是现有的栅栏要么是通过全封闭的彩钢板阻隔开，该全封闭式的彩钢板栅栏结构影响了猪舍内空气的流通，或者通过栏杆状的栅栏隔开相邻猪舍，猪只之间会相互影响休息等，或者影响通风等。因此需要设计一种不相互影响省会休息，且通风效果好的猪舍栅栏结构。

此外现有的猪舍保温墙体或者屋顶其中之一设置保温结构，但是该结构的保温结构的保温性能差，在另外的猪舍直接采用大棚薄膜的猪舍，该种猪舍存在保温性差的缺点，需要在薄膜上覆盖保温装置或者保温被，否则冬季或者夜间该猪舍保温能力较弱。

因此需要设计一种环境友好型猪舍解决现有猪舍中保温效果差且养殖时猪只之间相互影响等不足。

实用内容

本实用新型的目的是针对上述中存在的问题，提出一种环境友好型猪舍，该猪舍结构简单，使用方便，干净清洁效果好，并且能够提高猪只生活环境，保温效果好且猪只之间形成一定的隐私空间，通风效果好。

本实用新型的上述技术问题主要是通过下述方案得以解决的：一种环境友好型猪舍，包括若干间通过分隔板分割的猪舍，所述猪舍包括四周的墙体、房顶以及地面，所述墙体包括内墙体、外墙体，所述墙体之间灌注入聚氨酯硬质泡沫塑料层；所述房顶包括设于表面的彩钢瓦层、设于彩钢瓦层下面的聚氨酯硬质泡沫塑料层及设于保温层下面的承重层组成；所述分隔板包括立柱，栅栏板，其中立柱将栅栏板分为中间栅栏板和侧边栅栏板，所述立柱的内侧边设有卡槽，卡槽的槽口宽度与栅栏板的厚度匹配，中间栅栏板的高度与立柱高度相等，侧边栅栏板的高度小于立柱高度；所述地面的两侧边底部设有排粪沟，排粪沟上方设有漏粪板，所述中间地面部分底部设有地暖系统，中间地面部分自中心线向两侧排粪沟倾斜，其倾斜角度为5-8°。

作为优选，所述中间地面部分自中心线向两侧排粪沟倾斜的角度为5°。

作为又一优选，所述聚氨酯硬质泡沫塑料层的厚度为5-8cm。

作为又一优选，所述侧边栅栏板的高度为立柱高度的二分之一。

与现有技术相比，本实用新型的优点如下：1、该地面结构在猪舍地面的两侧设有排粪沟，根据猪群的生活习惯，猪群会在排粪沟上方的漏粪板处排便，且在中间地面部分休息，其地面下方设有地暖系统，给猪群提供了良好的休息环境；此外中间地面部分自中心线向两侧限位槽倾斜，可将此处的尿液粪便流入两侧的排粪沟内，也方便了打扫猪舍环境，仅需冲洗中间地面部分，冲洗后的废水也会流进两侧的排粪池内；具有结构简单，使用方便，干净清洁效果好，并且能够提高猪只生活环境等优点。2、该栅栏结构根据猪只的生活习惯设置，在侧边分隔板的地面处猪只进行排便等，排泄物通过设于地面的沟渠排放掉，通过较低的彩钢板结构，上方的开口结构方便了通风，有利于将氨气、二氧化碳等废气排除，实现空气的流通；中间栅栏板所对应的地面为猪只的休息区，通过高位的彩钢板结构实现阻隔，保证了隐私空间，猪只之间不相互影响；此外立柱内侧的卡槽结构和栅栏板结构相匹配，安装时只需从上方的卡槽口处插入栅栏板即可，方便了安装。3、该保温结构的墙体部分设有内外层墙体，中间灌注入聚氨酯硬质泡沫塑料层，内外层墙体和中间的保温层结构起到良好的保温效果；屋顶包括设于表面的彩钢瓦层、设于彩钢瓦层下面的聚氨酯硬质泡沫塑料层及设于保温层下面的承重层，内层的承重层起到支撑彩钢瓦层和中间的聚氨酯硬质泡沫塑料层的重量，该保温结构保证了冬季或者夜间该猪舍的保温能力；其中聚氨酯泡沫为硬质塑料，质量轻，硬度高，提高了屋顶的承重能力。

附图说明

图1为本实用新型地面墙体结构的结构示意图；

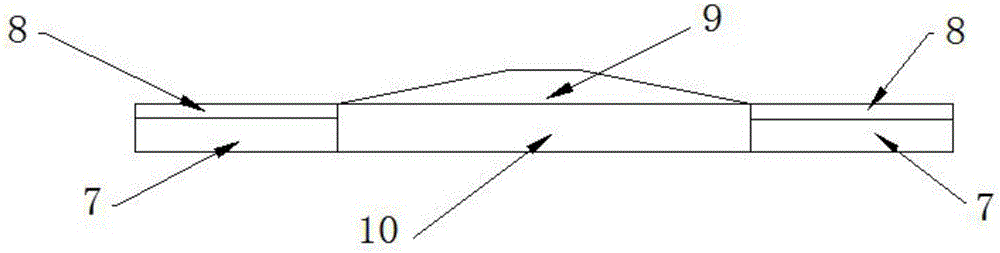

图2为本实用新型地面结构的结构示意图；

图3为本实用新型栅栏结构的结构示意图。

五、具体实施方式

下面结合实施例及其附图进一步叙述本实用新型，但本实用新型不受实施例的限制。

如图1、2、3所示，一种环境友好型猪舍，包括若干间通过分隔板分割的猪舍，所述猪舍包括四周的墙体、房顶以及地面，所述墙体包括内墙体1、外墙体2，所述墙体之间灌注入聚氨酯硬质泡沫塑料层3；所述房顶包括设于表面的彩钢瓦层4、设于彩钢瓦层下面的聚氨酯硬质泡沫塑料层5及设于保温层下面的承重层6组成；所述分隔板包括立柱11，栅栏板，其中立柱将栅栏板分为中间栅栏板12和侧边栅栏板13，所述立柱的内侧边设有卡槽，卡槽的槽口宽度与栅栏板的厚度匹配，中间栅栏板的高度与立柱高度相等，侧边栅栏板的高度小于立柱高度；所述地面的两侧边底部设有排粪沟7，排粪沟上方设有漏粪板8，所述中间地面部分9底部设有地暖系统10，中间地面部分自中心线向两侧排粪沟倾斜，其倾斜角度为5°。

上述环境友好型猪舍具备以下优点：1、该地面结构在猪舍地面的两侧设有排粪沟，根据猪群的生活习惯，猪群会在排粪沟上方的漏粪板处排便，且在中间地面部分休息，其地面下方设有地暖系统，给猪群提供了良好的休息环境；此外中间地面部分自中心线向两侧限位槽倾斜，可将此处的尿液粪便流入两侧的排粪沟内，也方便了打扫猪舍环境，仅需冲洗中间地面部分，冲洗后的废水也会流进两侧的排粪池内；具有结构简单，使用方便，干净清洁效果好，并且能够提高猪只生活环境等优点。2、该栅栏结构根据猪只的生活习惯设置，在侧边分隔板的地面处猪只进行排便等，排泄物通过设于地面的沟渠排放掉，通过较低的彩钢板结构，上方的开口结构方便了通风，有利于将氨气、二氧化碳等废气排除，实现空气的流通；中间栅栏板所对应的地面为猪只的休息区，通过高位的彩钢板结构实现阻隔，保证了隐私空间，猪只之间不相互影响；此外立柱内侧的卡槽结构和栅栏板结构相匹配，安装时只需从上方的卡槽口处插入栅栏板即可，方便了安装。3、该保温结构的墙体部分设有内外层墙体，中间灌注入聚氨酯硬质泡沫塑料层，内外层墙体和中间的保温层结构起到良好的保温效果；屋顶包括设于表面的彩钢瓦层、设于彩钢瓦层下面的聚氨酯硬质泡沫塑料层及设于保温层下面的承重层，内层的承重层起到支撑彩钢瓦层和中间的聚氨酯硬质泡沫塑料层的重量，该保温结构保证了冬季或者夜间该猪舍的保温能力；其中聚氨酯泡沫为硬质塑料，质量轻，硬度高，提高了屋顶的承重能力。

最后应当指出，以上实施例仅是本实用新型较有代表性的例子。显然，本实用新型的技术方案并不限于上述实例，还可以有许多变形。本领域的普通技术人员能从本实用新型公开的内容直接导出或联想到的所有变形，均应认为是本实用新型的保护范围。
