一种分区猪舍用栅栏结构的制作方法

本实用新型涉及畜牧养殖业猪舍结构，特别适用于一种分区猪舍用栅栏结构。

背景技术：

猪舍是饲养猪群的建筑物。现有的养殖场集中饲养，可分为种猪舍、妊娠猪舍、分娩猪舍、育成猪舍、育肥猪舍等，相邻猪舍之间需要通过栅栏间隔开，但是现有的栅栏要么是通过全封闭的彩钢板阻隔开，该全封闭式的彩钢板栅栏结构影响了猪舍内空气的流通，或者通过栏杆状的栅栏隔开相邻猪舍，猪只之间会相互影响休息等，或者影响通风等。因此需要设计一种不相互影响省会休息，且通风效果好的猪舍栅栏结构。

实用内容

本实用新型的目的是针对上述中存在的问题，提出一种分区猪舍用栅栏结构，该栅栏结构即保证了猪只休息时的隐私性也保证了通风效果和氨气的排放效果。

本实用新型的上述技术问题主要是通过下述方案得以解决的：一种分区猪舍用栅栏结构，包括左侧分隔板和右侧分隔板，所述左侧分隔板和右侧分隔板均包括立柱，栅栏板，所述立柱将栅栏板分为中间栅栏板和侧边栅栏板，所述立柱的内侧边设有卡槽，卡槽的槽口宽度与栅栏板的厚度匹配，其中中间栅栏板的高度与立柱高度相等，侧边栅栏板的高度小于立柱高度。

作为优选，所述侧边栅栏板的高度为立柱高度的二分之一。

进一步地，所述左侧分隔板中的中间栅栏板上设有喂食器。

与现有技术相比，本实用新型的优点如下：该栅栏结构根据猪只的生活习惯设置，在侧边分隔板的地面处猪只进行排便等，排泄物通过设于地面的沟渠排放掉，通过较低的彩钢板结构，上方的开口结构方便了通风，有利于将氨气、二氧化碳等废气排除，实现空气的流通；中间栅栏板所对应的地面为猪只的休息区，通过高位的彩钢板结构实现阻隔，保证了隐私空间，猪只之间不相互影响；此外立柱内侧的卡槽结构和栅栏板结构相匹配，安装时只需从上方的卡槽口处插入栅栏板即可，方便了安装。

附图说明

图1为本实用新型的右侧分隔板的结构示意图；

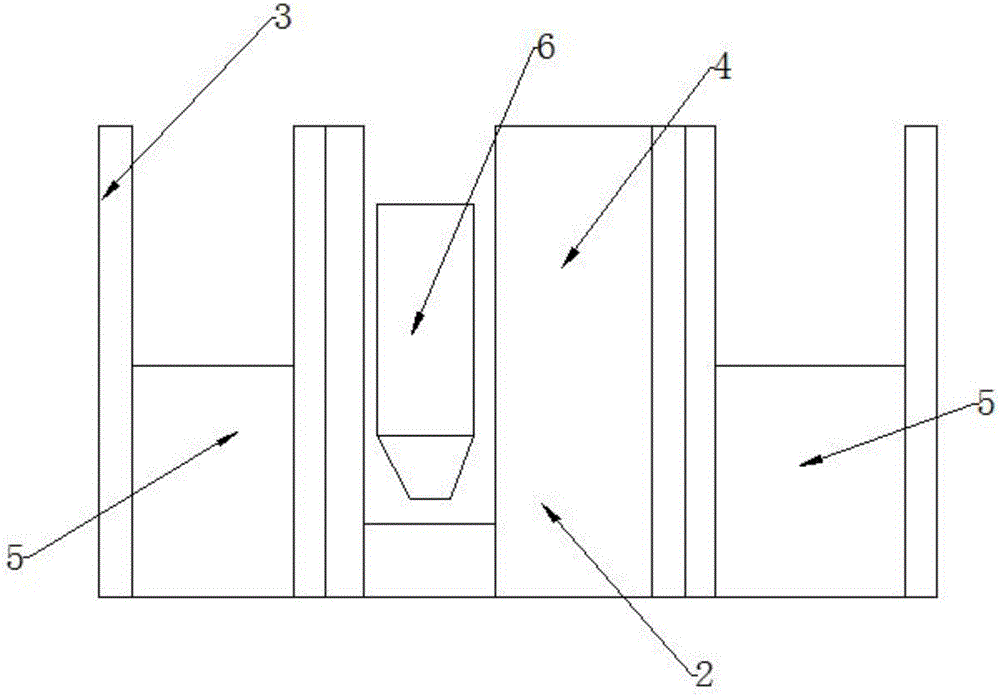

图2为本实用新型的左侧分隔板的结构示意图。

五、具体实施方式

下面结合实施例及其附图进一步叙述本实用新型，但本实用新型不受实施例的限制。

一种猪舍地面结构，如图1、2所示，一种分区猪舍用栅栏结构，包括左侧分隔板1和右侧分隔板2，所述左侧分隔板和右侧分隔板均包括立柱3，栅栏板，所述立柱将栅栏板分为中间栅栏板4和侧边栅栏板5，所述立柱的内侧边设有卡槽，卡槽的槽口宽度与栅栏板的厚度匹配，其中中间栅栏板的高度与立柱高度相等，所述侧边栅栏板的高度为立柱高度的二分之一。所述左侧分隔板中的中间栅栏板上设有喂食器6。

上述猪舍栅栏结构根据猪只的生活习惯设置，在侧边分隔板的地面处猪只进行排便等，排泄物通过设于地面的沟渠排放掉，通过较低的彩钢板结构，上方的开口结构方便了通风，有利于将氨气、二氧化碳等废气排除，实现空气的流通；中间栅栏板所对应的地面为猪只的休息区，通过高位的彩钢板结构实现阻隔，保证了隐私空间，猪只之间不相互影响；此外立柱内侧的卡槽结构和栅栏板结构相匹配，安装时只需从上方的卡槽口处插入栅栏板即可，方便了安装。

最后应当指出，以上实施例仅是本实用新型较有代表性的例子。显然，本实用新型的技术方案并不限于上述实例，还可以有许多变形。本领域的普通技术人员能从本实用新型公开的内容直接导出或联想到的所有变形，均应认为是本实用新型的保护范围。
