一种用于植物生长机的水培系统的制作方法

本实用新型涉及一种用于植物生长机的水培系统，属于植物栽培装置技术领域。

背景技术：

随着老百姓生活水平的逐渐提高，消费者除了追求物质上的享受之外，也越来越追求精神上的满足。园艺种植能够把人们从繁复的工作和生活中解救处理，人们从园艺种植中能够获得自我认同感和社会认同感。然而，传统的土培方式不仅在拥挤的城市中难以实现和推广，而且一般人群并不深谙此道，需要花费较大的时间和精力。

为了改变传统的土壤栽培方式，市场上出现了一些可放在家中培育植物的植物生长装置。如中国专利公开号为“CN105191775A”公开了“一种无土栽培装置”，其实现了人们对植物室内便利培养的需求，但是其中包含的问题也是不可小觑的，如喷头喷出的水分不均匀，使得植物成长不均匀，影响了植物的观赏性；喷水装置的高度调节困难，同时喷口容易堵塞；没有考虑到多余水分的导出问题，容易造成植物烂根；营养液的更换不方便。

技术实现要素：

本实用新型的目的在于克服现有技术中存在的上述不足，而提供喷水装置功能强、水分喷洒均匀且营养液更换方便的用于植物生长机的水培系统。

本实用新型解决上述问题所采用的技术方案是：一种用于植物生长机的水培系统，安装在植物生长机的主壳体和灯杆上，其特征在于：所述水培系统包括喷水装置和排水装置，所述喷水装置包括喷水件、硅胶弯管和马达，所述喷水件的进水端与硅胶弯管连接，硅胶弯管的另一端与马达连接；所述喷水件的出水端设有通孔，并通过通孔定位在灯杆上；所述通孔周围设有若干均布的喷口；所述排水装置设置在主壳体底部。

喷水件的出水端通过中间的通孔定位到与灯杆同轴，由于灯杆位于植物生长机的中心位置而使得喷水件的出水端也位于植物生长机的中心位置，同时配合出水端上环形均布的喷口，继而使得水流能够均匀地喷洒到植物生长机上的每一颗植株上，保证了植株能够得到充足的水分。马达则固定在主壳体的底部，避免了直接暴露在外，美观且提高了使用的安全性和使用寿命。

在主壳体的底部设置排水装置，使得废水和泥沙能够直接从主壳体底部排出植物生长机，而不需要将植株取下后再进行清理，使得营养液的更换和清理工作变得简单、便利。

进一步地，所述喷水件通过橡胶圈固定其在灯杆上的垂直高度。通过改变橡胶圈的高度即可改变喷水件的高度，简洁便利，同时避免了在高度调整过程中由于用力过度而造成的喷口堵塞问题。

进一步地，所述排水装置包括设置在所述主壳体底部的排水口、排水橡胶管、排水管和堵头；所述排水橡胶管一端连接排水口，另一端与排水管的一端连接；所述排水管的另一端通到植物机壳体外，且塞有堵头。

平时正常使用时，堵头塞在排水管上，避免了营养液不必要的流失；而当需要进行营养液的更换和清理时，只需将堵头拔掉即可使部的营养液顺着排水口、排水橡胶管和排水管排出植物生长机。

进一步地，所述排水口呈锥形，且小直径一端为靠近排水橡胶管的一端，有利于泥沙和废水的通过，不易造成堵塞现象。

进一步地，所述排水管通过卡槽固定在植物生长机的主壳体上，确保了排水橡胶管和排水管在拔塞堵头时不会产生晃动，保证了排水橡胶管和排水管的稳定性。

本实用新型与现有技术相比，具有以下优点和效果：本实用新型的喷水装置可以更加均匀地将营养液喷洒到植物生长机的植株上，确保植株能够得到充足的水分；喷水件定位简单、垂直高度调节便利，不易发生堵塞现象；作废的培养液可直接从主壳体下方的排水口通过排水管排出，操作简单；排水管稳定性好。

附图说明

图1为本实用新型部分结构爆炸示意图。

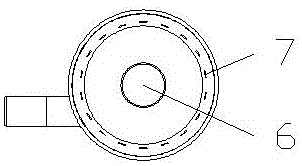

图2为本实用新型喷水件俯视结构示意图。

图3为本实用新型喷水件在灯杆上的结构示意图。

图4为本实用新型排水装置结构示意图。

附图中：1为主壳体，2为灯杆，3为喷水件，4为硅胶弯管，5为马达，6为通孔，7为喷口，8为橡胶圈，9为排水口，10为排水橡胶管，11为排水管，12为堵头。

具体实施方式

下面结合附图并通过实施例对本实用新型作进一步的详细说明，以下实施例是对本实用新型的解释而本实用新型并不局限于以下实施例。

参见图1-图4，本实施例安装在植物生长机的主壳体1和灯杆2上，包括喷水装置和排水装置。

喷水装置包括喷水件3、硅胶弯管4和马达5。喷水件3的进水端呈圆管状，与硅胶弯管4连接，硅胶弯管4的另一端与马达5连接；喷水件3的出水端呈带有通孔6的“甜甜圈”型，进水端与出水端的内部空间相连通。出水端上绕通孔6均布若干喷口7。喷水件3通过通孔6定位在灯杆2上，且通过橡胶圈8固定其在灯杆2上的垂直高度。通过改变橡胶圈8的高度即可改变喷水件3的高度，简洁便利，同时避免了在高度调整过程中由于用力过度而造成的喷口堵塞问题。

喷水件3的出水端通过中间的通孔6定位到与灯杆2同轴，由于灯杆2位于植物生长机的中心位置而使得喷水件3的出水端也位于植物生长机的中心位置，同时配合出水端上环形均布的喷口7，继而使得水流能够均匀地喷洒到植物生长机上的每一颗植株上，保证了植株能够得到充足的水分。马达5则固定在主壳体1的底部，避免了直接暴露在外，美观且提高了使用的安全性和使用寿命。

排水装置设置在主壳体1底部，包括设置在主壳体1底部的排水口9、排水橡胶管10、排水管11和堵头12。排水口9呈锥形，且小直径一端为靠近排水橡胶管10的一端，有利于泥沙和废水的通过，不易造成堵塞现象。排水橡胶管10一端连接排水口9，另一端与排水管11的一端连接，排水管11的另一端通到植物机壳体外，且塞有堵头12。排水管11通过卡槽固定在植物生长机的主壳体1上，确保了排水橡胶管10和排水管11在拔塞堵头12时不会产生晃动，保证了排水橡胶管和排水管的稳定性。

在主壳体1的底部设置排水装置，使得废水和泥沙能够直接从主壳体底部排出植物生长机，而不需要将植株取下后再进行清理，使得营养液的更换和清理工作变得简单、便利。平时正常使用时，堵头塞11在排水管上，避免了营养液不必要的流失；而当需要进行营养液的更换和清理时，只需将堵头12拔掉即可使部的营养液顺着排水口9、排水橡胶管10和排水管11排出植物生长机。

虽然本实用新型已以实施例公开如上，但其并非用以限定本实用新型的保护范围，任何熟悉该项技术的技术人员，在不脱离本实用新型的构思和范围内所作的更动与润饰，均应属于本实用新型的保护范围。
