一种组合式屋顶绿化植被层培养基结构的制作方法

本实用新型涉及一种绿化植被培养基结构，具体涉及一种组合式屋顶绿化植被层培养基结构，属于绿化植被培养用具技术领域。

背景技术：

屋顶绿化植被的设置，为人们开辟了新的休息、娱乐活动场所，同时也加强了屋顶的隔热、隔声效果，起到了吸附飘尘和产生氧气的作用，具有良好的发展前景。

屋顶绿化植被的设计和建造要巧妙利用主体建筑物的屋顶、平台、阳台、窗台、女儿墙和墙面等开辟绿化场地，并使之有园林艺术的感染力，但是设计屋顶绿化植被时存在诸多的难题，比如负荷量有限、土层薄、湿度小和水份小等成为了屋顶绿化植被设计时难以解决的问题。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种组合式屋顶绿化植被层培养基结构，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种组合式屋顶绿化植被层培养基结构，包括培养基主体、防水底座、组合凹槽、组合凸头、连通管套筒、密封圈、连通管、蓄水棉层、隔板、水量平衡管、稀释碗安装轴、肥料稀释碗、稀释液导出管、凸起式内底和肥料滤网，所述培养基主体下侧设置有防水底座，防水底座左侧壁设置有组合凹槽，且防水底座右侧壁设置有组合凸头，所述培养基主体左侧壁设置有连通管套筒，连通管套筒左侧设置有密封圈，所述培养基主体右侧壁设置有连通管，所述培养基主体内部设置有蓄水棉层，蓄水棉层通过隔板来分隔，且隔板上设置有水量平衡管，所述蓄水棉层内侧设置有稀释碗安装轴，稀释碗安装轴上侧安装有肥料稀释碗，所述肥料稀释碗左右两侧均设置有稀释液导出管，且肥料稀释碗内部设置有凸起式内底，凸起式内底上侧设置有肥料滤网。

作为本实用新型的一种优选技术方案，所述培养基主体上侧设置有软接板。

作为本实用新型的一种优选技术方案，所述连通管和连通管套筒上均设置有滤网。

作为本实用新型的一种优选技术方案，所述稀释液导出管上设置有淋洒喷头。

本实用新型所达到的有益效果是：一种组合式屋顶绿化植被层培养基结构，该装置结构比较简单，自身质量较轻，在培养基主体内部设置有蓄水棉层，在对绿化植被培养时采用的是无土培养，蓄水棉层的蓄水能力较强，在降雨天气时可以储蓄较多的雨水，而且在培养基主体上设置有水量平衡管和连通管，可以平衡培养基主体内各个区域和组合使用的培养基之间的水量，无需频繁的对培养基内绿化植被进行浇水，而且该装置之间可以进行无缝组合，可以大面积的对该装置进行组合使用来增大屋顶的绿化面积，该装置结构简单易操作，投入成本低，安全高效，易于推广。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种组合式屋顶绿化植被层培养基结构整体结构示意图；

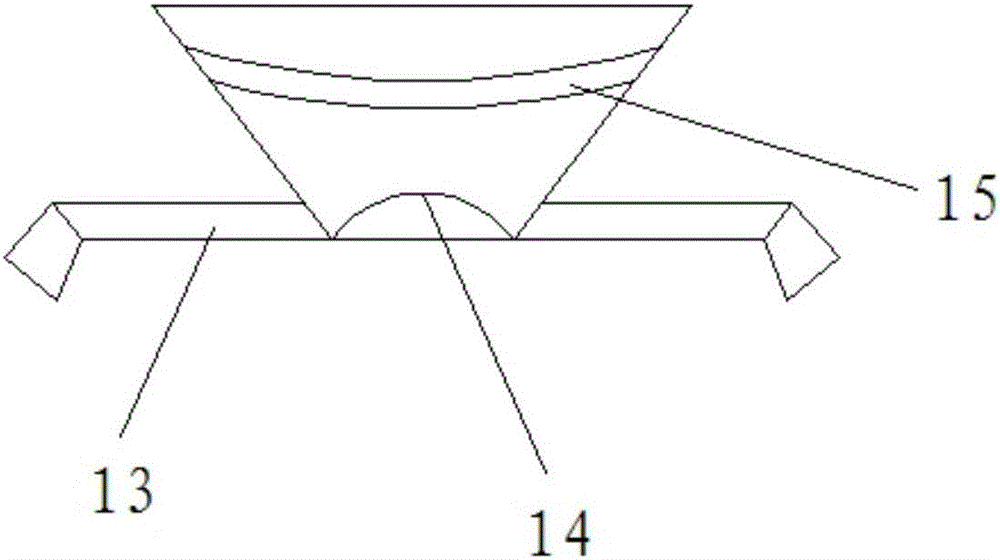

图2是本实用新型实施例所述的一种组合式屋顶绿化植被层培养基结构的肥料稀释碗结构示意图；

图中标号：1、培养基主体；2、防水底座；3、组合凹槽；4、组合凸头；5、连通管套筒；6、密封圈；7、连通管；8、蓄水棉层；9、隔板；10、水量平衡管；11、稀释碗安装轴；12、肥料稀释碗；13、稀释液导出管；14、凸起式内底；15、肥料滤网。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-2，本实用新型一种组合式屋顶绿化植被层培养基结构，包括培养基主体1、防水底座2、组合凹槽3、组合凸头4、连通管套筒5、密封圈6、连通管7、蓄水棉层8、隔板9、水量平衡管10、稀释碗安装轴11、肥料稀释碗12、稀释液导出管13、凸起式内底14和肥料滤网15，所述培养基主体1下侧设置有防水底座2，防水底座2左侧壁设置有组合凹槽3，且防水底座2右侧壁设置有组合凸头4，所述培养基主体1左侧壁设置有连通管套筒5，连通管套筒5左侧设置有密封圈6，所述培养基主体1右侧壁设置有连通管7，所述培养基主体1内部设置有蓄水棉层8，蓄水棉层8通过隔板9来分隔，且隔板9上设置有水量平衡管10，所述蓄水棉层8内侧设置有稀释碗安装轴11，稀释碗安装轴11上侧安装有肥料稀释碗12，所述肥料稀释碗12左右两侧均设置有稀释液导出管13，且肥料稀释碗12内部设置有凸起式内底14，凸起式内底14上侧设置有肥料滤网15。

所述培养基主体1上侧设置有软接板，可以在培养基主体1组合时进行无缝结合，防止雨水流入培养基主体1之间的缝隙；所述连通管7和连通管套筒5上均设置有滤网，可以过滤掉培养基主体1内水流中的杂质；所述稀释液导出管13上设置有淋洒喷头，可以将肥料稀释液分散的淋洒到绿化植被上。

需要说明的是，本实用新型为一种组合式屋顶绿化植被层培养基结构，在使用该装置时先通过防水底座2将培养基主体1安置在屋顶上，如果需要增大绿化植被的面积，可以通过防水底座2上的组合凹槽3和组合凸头4来完成各个培养基主体1的无缝组合来增大绿化植被的培养面积，将绿化植被种植在培养基主体1内的蓄水棉层8上，在降雨天气时通过蓄水棉层8来储蓄较多的雨水以供绿化植被生长用，通过连通管7、连通管套筒5和水量平衡管10配合来平衡培养基主体1内各个区域和组合使用的培养基结构之间的水量，防止某个区域的水量过于饱和，通过向肥料稀释碗12内的肥料滤网15内放入可溶解的固体肥料，通过雨水的冲刷或者人为的浇水冲刷可以将肥料滤网15内的固体肥料溶解稀释，通过稀释液导出管13导出肥料稀释液来为绿化植被提供生长所需的肥料即可。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
