一种用于植物生长机的无土栽培装置的制作方法

本实用新型涉及一种用于植物生长机的无土栽培装置，属于植物栽培装置技术领域。

背景技术：

随着老百姓生活水平的逐渐提高，消费者除了追求物质上的享受之外，也越来越追求精神上的满足。园艺种植能够把人们从繁复的工作和生活中解救处理，人们从园艺种植中能够获得自我认同感和社会认同感。然而，传统的土培方式不仅在拥挤的城市中难以实现和推广，而且一般人群并不深谙此道，需要花费较大的时间和精力。

为了改变传统的土壤栽培方式，市场上出现了一些可放在家中培育植物的植物生长装置。如中国专利公开号为“CN105191775A”公开了“一种无土栽培装置”，其实现了人们对植物室内便利培养的需求，但是其中包含的问题也是不可小觑的，如培育植物的定植篮的大小是固定的，并不能根据植物的实际大小而做出适当的调整，不利于植物的生长；装置导水性差，不利于水分的保留，不能及时的提供植物生长所需要的水分和养分；定植篮的装卸不便直接导致了装置内的营养液更换不方便。

技术实现要素：

本实用新型的目的在于克服现有技术中存在的上述不足，而提供一种可根据植物的实际生长情况及时调整生长空间、导水性好且便于更换的用于植物生长机的无土栽培装置。

本实用新型解决上述问题所采用的技术方案是：一种用于植物生长机的无土栽培装置，其特征在于：包括若干个中空的扇形培育盆，所述培育盆在主壳体内组合成中间部位留有通孔的圆盆状结构，且培育盆内设有若干可拆卸的挡板。

在培育盆内设置可拆卸的挡板，将培育盆内的空间隔成所需要的大小，使得培育盆的使用更加的灵活方便的同时，又满足了植物在生长过程中以及不同大小的植物对空间的需求，利于植物的成长。

进一步地，所述培育盆的一面侧板上设有凸台一，在更换培育盆和营养液的时候，使用者可借助凸台一将培育盆提起，简单便利；同时还可以借助推动凸台一的方式，使得培育盆在主壳体内的位置发生改变，以此来变换植物种植位置，不易将沙石和水滴弄脏台面，保持了台面的整洁干净。

进一步地，所述培育盆为三个，且均为120°角的中空圆环状结构，培育盆内侧设有向上凸起的薄壁凸台二，所述通孔为设在凸台二中心的圆柱形通孔，所述凸台二的侧面设有若干镂空条。

三个培育盆组合形成一个完整的圆周，凸台二的侧面设置镂空条，有利于喷水装置更好地将水分喷洒到培育盆内。

进一步地，所述培育盆内设有相对应的卡槽，所述挡板通过卡槽固定在培育盆内。通过卡槽来固定挡板，结构简单，装卸方便。

进一步地，所述培育盆底部设有若干环形镂空圈和径向排布的筋条，所述筋条上设有导水槽。导水槽有利于更好地对水分进行导流工作，保证培育盆内的沙土拥有足够的水粉，有利于植物更好地生长。

本实用新型与现有技术相比，具有以下优点和效果：本实用新型培育盆内的空间可根据实际情况隔断，满足了植物生长的实际需求，可种植根系较大的植物；培育盆导水性好，使得内部的沙石土壤吸收水分更加充分，更好地保证了植物生长所需要的水分；培育盆的取放简单方便，直接方便了营养液的更换；植物的种植位置可以采用推动的方式进行改变，简洁方便。

附图说明

图1为本实用新型培育盆俯视结构示意图。

图2为图1中A-A剖面结构示意图。

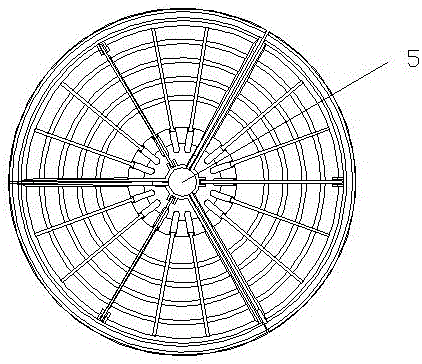

图3为本实用新型培育盆组合使用示意图。

附图中：1为培育盆，2为卡槽，3为挡板，4为凸台一，5为通孔，6为凸台二，7为镂空条，8为镂空圈，9为导水槽。

具体实施方式

下面结合附图并通过实施例对本实用新型作进一步的详细说明，以下实施例是对本实用新型的解释而本实用新型并不局限于以下实施例。

参见图1-图3，本实施例包括三个120°的中空扇形培育盆1，且每个培育盆1内均设有一对相对应的卡槽2，卡槽2内设有可拆卸的挡板3。在培育盆1内设置可拆卸的挡板3，将培育盆1内的空间隔成所需要的大小，使得培育盆1的使用更加的灵活方便的同时，又满足了植物在生长过程中以及不同大小的植物对空间的需求，利于植物的成长。

培育盆1的一面侧板上设有凸台一4，在更换培育盆1和营养液的时候，使用者可借助凸台一4将培育盆1提起，简单便利；同时还可以借助推动凸台一4的方式，使得培育盆1在植物生长机上的位置发生改变，以此来变换植物种植位置，不易将沙石和水滴弄脏台面，保持了台面的整洁干净。

三个培育盆1在主壳体内组合成中间部位留有通孔5的圆盆状结构，培育盆1内侧设有向上凸起的薄壁凸台二6，通孔5为设在凸台二6中心的圆柱形通孔。凸台二6的侧面设有若干镂空条7，有利于喷水装置更好地将水分喷洒到培育盆1内。

培育盆1底部设有若干环形镂空圈8和径向排布的筋条，且筋条上设有导水槽9。导水槽9有利于更好地对水分进行导流工作，保证培育盆1内的沙土拥有足够的水粉，有利于植物更好地生长。

一般情况下培育盆1内不设挡板3，空间较大，用于种植根系大的植物；当要种植根系小的植物时，将挡板插入培育盆1的卡槽2中，这样培育盆1就变成了六个小的空间，实现植物种植株数的柔性化和空间大小的柔性化。培育盆1形状采用扇形设计，让植物的种植中心范围更广，摆脱一个萝卜一个坑的室内种植方式。

虽然本实用新型已以实施例公开如上，但其并非用以限定本实用新型的保护范围，任何熟悉该项技术的技术人员，在不脱离本实用新型的构思和范围内所作的更动与润饰，均应属于本实用新型的保护范围。
