一种幼果套袋的制作方法

本实用新型涉及水果培育技术领域，特别是涉及一种幼果套袋。

背景技术：

水果在生长过程中，常常会受到鸟类、病虫、日照风雨的损伤、树枝划伤以及环境污染等危害。所以人们常常会给生长期的幼果套袋，以提高水果的品质。套袋可以使水果保持适当的温度和湿度，可以增加水果甜度和个头，同时还能改善水果外观品质，提高水果表面光洁度和色泽度，使培育出的水果附加值更高，因此套袋技术已成为现在水果培育的必备技术。

但传统的纸质幼果套袋只能采用人工先将袋体套在果实上，然后再用绳索或铁丝扎紧袋口，这种套袋方式不仅速度慢、劳动量大、需耗费大量人工成本，且用双手进行套袋时容易被铁丝、树枝等刮破皮肤，因此具有一定的安全隐患；并且由于个人原因，套袋质量良莠不齐，常常会导致水果脱落。为了提高套袋效率和成功率，减少对水果的损伤，广大果农急需一种高效、实用的工具来代替传统套袋。

技术实现要素：

为此，本实用新型主要解决的技术问题在于克服现有纸质幼果套袋存在的上述弊端，进而提供一种无需手工操作，并能配合套袋机实现取袋、套袋、封口的自动化操作，大大提高套袋效率，降低劳动量和种植成本，且操作安全的新型幼果套袋。

为实现上述目的，本实用新型采用以下技术方案：

一种幼果套袋，包括：外袋和内袋，其中，

所述外袋包括：外袋正面、外袋侧面一、外袋背面以及外袋侧面二，围成立体的上端开口、下端封闭的所述外袋；

所述外袋正面上部纵向平行所述外袋正面且相互间隔的设有铁丝；

所述外袋背面上部中间位置有一外袋缺口，所述外袋缺口中心处设有向所述外袋背面下端延伸的外袋撕裂线；

所述外袋下端设有透气孔；

所述外袋侧面一和所述外袋侧面二的中心线上分别设有一条外袋折痕，所述外袋侧面一和所述外袋侧面二沿所述外袋折痕向所述外袋内腔中折叠以将所述外袋折叠成片状，折叠后的所述外袋正面和所述外袋背面相互紧贴；

所述内袋包括：内袋正面、内袋侧面一、内袋背面以及内袋侧面二，围成立体的上端和下端皆开口的所述内袋；

所述内袋背面上部中间位置有一内袋缺口，所述内袋缺口中心处设有向所述内袋背面下端延伸的内袋撕裂线；

所述内袋侧面一和所述内袋侧面二的中心线上分别设有一条内袋折痕，所述内袋侧面一和所述内袋侧面二沿所述内袋折痕向所述内袋内腔中折叠以将所述内袋折叠成片状，折叠后的所述内袋正面和所述内袋背面相互紧贴；

所述内袋小于所述外袋，折叠好的所述内袋套合在折叠好的所述外袋内。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述外袋具有外面和内面，所述内面为黑色吸光面。

进一步，所述外袋正面上部纵向平行所述外袋正面且相互间隔的设置有两条所述铁丝。

进一步，两条所述铁丝皆距离所述外袋正面纵向两边的距离为15～20mm。

进一步，所述外袋上设有防伪暗码。

进一步，所述外袋缺口为三角形缺口。

进一步，所述透气孔设置在所述外袋下端的四角处和/或所述外袋下端的正中间。

进一步，所述内袋为红色蜡纸。

进一步，所述内袋缺口为半圆形缺口。

本实用新型的有益效果是：结构简单，配合套袋机使用，进而实现幼果套袋机械化自动化，能够大大提高工作效率和套袋的质量，有效保护幼果不受伤害，提高水果的附加值。

附图说明

图1为本实用新型一种幼果套袋的外袋结构示意图；

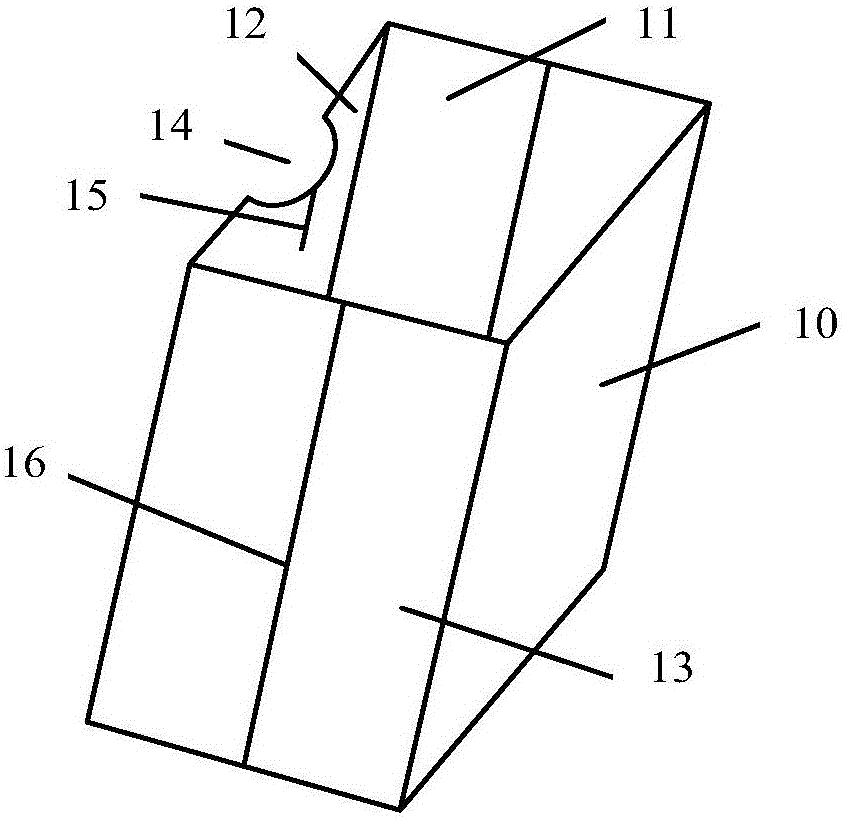

图2为本实用新型一种幼果套袋的内袋结构示意图；

图3为本实用新型一种幼果套袋的外袋下端结构示意图；

图4为本实用新型一种幼果套袋的外袋折叠结构示意图；

图5为本实用新型一种幼果套袋的内袋折叠结构示意图；

在图1～4中，各标号所表示的部件名称列表如下：

1 外袋正面

2 外袋侧面一

3 外袋背面

4 外袋侧面二

5 铁丝

6 外袋缺口

7 外袋撕裂线

8 透气孔

9 外袋折痕

10 内袋正面

11 内袋侧面一

12 内袋背面

13 内袋侧面二

14 内袋缺口

15 内袋撕裂线

16 内袋折痕

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

请先参照图1～4所示，其为本实用新型一种幼果套袋的结构示意图。所述幼果套袋包括：外袋和内袋，其中，

所述外袋包括：外袋正面1、外袋侧面一2、外袋背面3以及外袋侧面二4，围成立体的上端开口、下端封闭的外袋；

所述外袋正面1上部纵向平行所述外袋正面1且相互间隔的设有铁丝5；所述铁丝5用于幼果套袋封口，最佳效果设置有两条所述铁丝5，两条所述铁丝5皆距离所述外袋正面1纵向两边的距离为15～20mm；

所述外袋背面3上部中间位置有一外袋缺口6，所述外袋缺口6中心处设有向所述外袋背面3下端延伸的外袋撕裂线7；

所述外袋下端设有透气孔8，所述透气孔8设置在所述外袋下端的四角处和/或所述外袋的正中间；

所述外袋侧面一2和所述外袋侧面二3的中心线上分别设有一条外袋折痕9，所述外袋侧面一2和所述外袋侧面二3沿所述外袋折痕9向所述外袋内腔中折叠以将所述外袋折叠成片状，折叠后的所述外袋正面1和所述外袋背面3相互紧贴；

所述内袋包括：内袋正面10、内袋侧面一11、内袋背面12以及内袋侧面二13，围成立体的上端和下端皆开口的所述内袋；

所述内袋背面12上部中间位置有一内袋缺口14，所述内袋缺口14中心处设有向所述内袋背面12下端延伸的内袋撕裂线15；

所述内袋侧面一11和所述内袋侧面二13的中心线上分别设有一条内袋折痕16，所述内袋侧面一11和所述内袋侧面二13沿所述内袋折痕16向所述内袋内腔中折叠以将所述内袋折叠成片状，折叠后的所述内袋正面10和所述内袋背面12相互紧贴；

所述内袋小于所述外袋，折叠好的所述内袋套合在折叠好的所述外袋内。

所述外袋具有外面和内面，所述内面为黑色吸光面，可以有效的阻挡紫外线对苹果的损伤。

所述外袋上设有防伪暗码，防止套袋机使用不合格的纸袋，影响到幼果的成熟后的品质。

所述外袋缺口6为三角形缺口，三角形缺口更容易配合套袋机的封口装置封口，封口后可以更有效的防止雨水流入纸袋。

所述内袋的材质为蜡纸，可以增加对幼果有益的透光，同时不同颜色的蜡纸也有不同的透光度，优选的所述内袋为红色蜡纸可以增加苹果的甜度。

所述内袋缺口14为半圆形缺口，更好的配合所述外袋封口。

在使用本实用新型的幼果套袋时，将幼果套袋机放入套袋机的套袋仓内，通过套袋传动装置送至套袋机张开机构，套袋机的张开机构将幼果套袋打开，找个幼果，套袋机根据果柄的位置自动调整，幼果套袋的位置，套袋机的封口装置，将套袋上端的向缺口处折叠，同时铁丝弯曲，将纸袋封口，幼果套在纸袋内。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
