坡地树耳围堰的制作方法

本实用新型涉及园林施工领域，更具体地说，它涉及一种坡地树耳围堰。

背景技术：

树耳是种好树以后在跟周围用土堆一圈土包，铁锹拍实。作用是浇水时候不让水溢出，让树下土壤积蓄水分，减少水资源浪费，还有美观作用。树耳直径根据树径而定，高度10来公分。但是在一些坡度比较大的坡地上种植苗木的时候，树耳由于缺乏支撑，在重力的作用之下发生倾斜，这样就容易导致树耳原有的功能丧失。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种坡地树耳围堰，对树耳进行阻拦、支撑，防止树耳倾斜。

为实现上述目的，本实用新型提供了如下技术方案：一种坡地树耳围堰，包括设置在坡地上并用泥土堆成的树耳、用于插置在坡地上并环绕树耳周围的若干插杆，若干个所述的插杆上端部保持水平，并且若干个插杆上端部的高度高于树耳的高度，相邻两个插杆之间通过连接结构依次连接。

通过采用上述技术方案，坡地上设置树耳之后，在坡地上插置插杆，用于对树耳进行阻拦，从而防止构成树耳的泥土受重力倾斜，使树耳保持其正常的功能，将插杆通过连接结构串联成一起，增加了对树耳支撑的能力，插在坡地上之后的支撑杆，其上表面保持水平，坡地树耳围堰的还可以对树耳进行装饰，防止泥土直接暴露在外。

本实用新型进一步设置为：若干个所述的插杆插入到土中的长度相同。

通过采用上述技术方案，插杆插入到坡地内的长度相同，在插杆上端部保持齐平的前提下，可以减少插杆的总长度，节约成本；插杆的长度保持一致，方便工人施工。

本实用新型进一步设置为：所述的插杆为杉木制成的杉木杆。

通过采用上述技术方案，杉木的材料成本较低，同时也比较的耐腐蚀，比较适合用于对树耳进行阻拦。

本实用新型进一步设置为：所述的连接结构包括设置在两侧的卡块与卡槽，相邻两个插杆之间通过卡条与卡槽相互卡接。

通过采用上述技术方案，插杆的下端部插入到土中，上端部通过卡槽与卡块相互卡接实现连接，这样安装较为灵活，当苗木的根系能稳定住树耳的时候，可以拆掉坡地树耳围堰，进行重复的利用。

本实用新型进一步设置为：所述的卡块与卡槽均包括与插杆相连的固定夹，所述固定夹的一侧设置有固定凸块，固定夹的另一侧设有与固定凸块配合的固定凹槽，所述的插杆的两侧设置有沿长度方向排列的若干个固定孔，所述固定夹上的固定凸块穿过固定孔卡置于固定凹槽内。

通过采用上述技术方案，根据坡地倾斜程度的不同，插杆的长度也需要进行相应的变化，如果树耳高度较高的情况下，为了增加相邻两个插杆之间的连接强度，可以增加卡槽与卡块的数量，在施工的时候可以更加的灵活。

本实用新型进一步设置为：所述的连接结构包括缠绕于插杆上的铁丝，若干个所述的插杆通过铁丝依次固定。

通过采用上述技术方案，采用铁丝进行连接，使相邻两个插杆之间的连接得更加的稳定，同时施工也比较的简单。

本实用新型进一步设置为：所述的连接结构包括有塑料注塑成型的连接件，所述的连接件上设置有若干均匀排列的插孔，所述的插孔穿设于插孔内。

通过采用上述技术方案，每个插杆直接插设在连接件的插孔内，拼装更加的快捷方便，另外连接件上的插孔还可以用于的插杆进行定位。

附图说明

图1为实施例一的结构示意图；

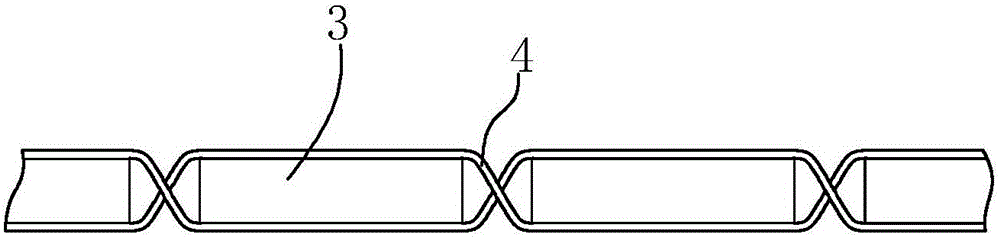

图2为实施例一中杉木杆与连接结构的示意图；

图3为实施例二中杉木杆与连接结构的示意图；

图4为实施例三中杉木杆与连接结构的示意图；

图5为实施例三中固定夹的结构示意图。

附图标记：1、坡地；2、树耳；3、杉木杆；31、插置段；32、尖端；33、固定孔；4、铁丝；5、连接件；51、插孔；52、弹片；6、固定夹；61、卡槽；62、卡块；63、固定凸块；64、固定凹槽。

具体实施方式

实施例一：

如图1、图2所示的，一种坡地树耳围堰，包括若干个插置在坡地1上的杉木杆3，土中杉木杆3中虚线部分为插入到土中的插置段31，插置段31的端部为一个尖端32，便于将衫木杆3插入到坡地1中，衫木杆3与衫木杆3之间通过铁丝4相互编排在在一起，编排成的坡地树耳围堰贴着树耳2的周围对树耳2进行围绕，这样就可以对形成树耳2的泥土进行固定，使树耳2保持住原有的形状，防止泥土因为重力在水的作用之下发生倾斜变形，发生水土流失，而导致树耳2的功能消失，可以在浇灌的时候，防止水的溢出，增加对水资源的利用。

由于采用了铁丝4来对相邻两个杉木杆3进行连接，这样对施工人员的技术要求较低，同时铁丝4缠绕的牢固程度也比较高，为了进一步增加杉木杆3之间的连接强度，可以设置多行铁丝4来进行固定，增加坡地树耳围堰阻拦泥土的能力。围绕在树耳2上杉木杆3，其上端保持水平，插入到土中的插置段31的长度保持相同，采用这种的设置方式，可以使每个杉木杆3在施工的时候，可以按照标准操作，使每个杉木杆3在插入到坡地1中的过程保持相同，方便批量的施工。同时采用这种方式，位于坡地1较高位置的杉木杆3，其长度可以适当的缩短，这样就可以最大程度的减小坡地树耳围堰所要使用的材料，减小成本。通过在树耳2周围设置坡地树耳围堰，还可以避免大量的泥土暴露在外，影响坡地1的美观。

坡地树耳围堰采用杉木杆3作为材料，是考虑到杉木的成本相对的比较低廉，在加工的时候其加工成本相对较低，另外杉木还具有一定的耐腐蚀性，从而可以长久的独树耳2进行保护定型。

实施例二，

如图3所示，一种坡地树耳围堰，与实施例一相比，本实用新型的区别点在于，连接杉木杆3与杉木杆3之间的连接件5上设置有若干杆插置杉木杆3的插孔51，连接件5采用塑料一体注塑成型，生产成本可以大大的降低；施工的时候用到几个衫木杆3，就截取相应长度的连接件5，使用较为灵活，再将衫木杆3插入到连接件5的插孔51内，为了增加连接件5与衫木杆3之间的连接稳定性，在插孔51的内壁增设一体注塑的弹片52，使衫木杆3与插孔51紧密的连接在一起。

实施例三：

如图3所示，一种坡地树耳围堰，在插杆的两侧分别设置有若干个固定孔33，固定孔33用来安装固定夹6，固定夹6的一侧设置有固定凸块63，另一侧设置固定凹槽64，在使用的时候，固定凸块63穿过衫木杆3上的固定孔33插入到固定夹6另一侧的固定凹槽64内，连接相邻两个衫木杆3的卡块62与卡槽61通过固定夹6固定到衫木杆3上；在实际在固定的时候，根据构成树耳2的泥土的松实程度，可以在衫木杆3上设置适当个数卡槽61与卡条，使相邻两个衫木杆3之间的连接强度能够对树耳2进行阻拦；卡槽61或卡块62与固定夹6为一体设置，并采用塑料制成，具有一定的形变能力，因此多个衫木杆3拼接而成的坡地树耳围堰可以变成任意形状；另外采用卡块62、卡槽61相互卡接的结构，可以任意的进行拆卸，当种植在树耳2上的苗木可以对树耳2的泥土进行固定的时候，可以将坡地树耳围堰拆除，并进行重复的利用。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
