一种两用型铁锹的制作方法

本实用新型涉及铁锹技术领域，尤其涉及一种两用型铁锹。

背景技术：

铁锹是一种日常生活中常见的工具，多用于农民耕种土地、盖房时混合沙土等。最为常见的就是农民耕种，农种常用的工具还有锄头、耙子等，主要材质均为铁制品，如果在农种时将铁锹、锄头和耙子等工具都带上，会使总体质量偏重，来回携带不方便，所以发明多功能的农种工具对于使用者来说尤为重要。

在农种过程中还有一个问题常会困扰着使用者，那就是使用工具的尺寸，由于使用者的身高不同，使用者最适用的工具尺寸也会不尽相同，一把长的铁锹相对于高个子的农种者而言使用方便，但对于矮个子的农种者而言则会使用不便。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种两用型铁锹。

为了实现上述目的，本实用新型采用了如下技术方案：

一种两用型铁锹，包括内柄、外柄、旋转杆、铁锹头和直角连接杆，所述外柄套于内柄外侧，并通过外柄外侧的旋紧螺丝固定在外柄上，所述外柄顶端连接可伸缩的加长柄，所述旋转杆的一端通过转轴固定在内柄上，且旋转杆可绕转轴向上旋转0～90°，所述旋转杆另一端嵌入铁锹头的卡槽中，所述直角连接杆一端铰接在外柄上，另一 端铰接在旋转杆上，随着外柄的提升，旋转杆和铁锹头与内柄之间的夹角逐渐增大；

所述内柄一侧设有内柄凹槽，且凹槽上设有若干个螺纹孔，所述外柄在内柄凹槽相对位置设有外柄凹槽，且外柄凹槽上设有一个孔洞，所述旋紧螺丝依次穿过孔洞和螺纹孔进行固定。

优选的，所述外柄外侧上部设有螺纹。

优选的，所述加长柄内侧设有与手柄外侧螺纹相吻合的内螺纹，且手柄与加长柄通过外侧螺纹与内螺纹之间的咬合而固定。

优选的，加长柄内侧设有与外柄外侧螺纹相吻合的内螺纹，且外柄与加长柄通过外侧螺纹与内螺纹之间的咬合而固定。

优选的，所述加长柄外侧上部设有防滑装置，所述防滑装置为带凸点胶皮套。

本实用新型制造的铁锹为两用型铁锹，既可以当铁锹使用也可以当锄头使用，根据使用者需求的不同，通过调节外柄的高度，使旋转杆、铁锹头与内柄之间呈不同大小的夹角，当夹角较大时可以当铁锹来使用，当夹角较小时则可以当锄头来使用；外柄上端还接有加长柄，可以根据使用者身高的不同调节手柄适宜的长度，方便使用者操作，高矮皆适用，而且在加长柄外部设有防滑装置，增大工具与手部的摩擦，有效防止使用时工具滑落。

附图说明

图1为本实用新型提出的一种两用型铁锹的结构示意图；

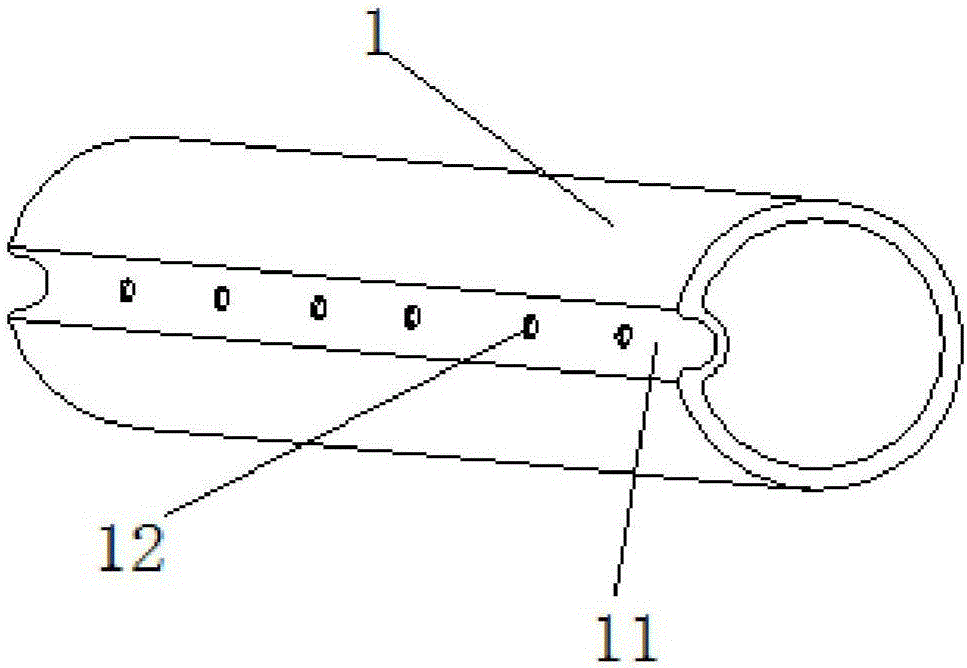

图2为本实用新型提出的一种两用型铁锹内柄的结构示意图；

图3为本实用新型提出的一种两用型铁锹外柄的结构示意图。

图中：1内柄、2外柄、3旋转杆、4铁锹头、5直角连接杆、6加长柄、7转轴、8旋紧螺丝、9螺纹、10防滑装置、11内柄凹槽、12螺纹孔、13外柄凹槽、14孔洞。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种两用型铁锹，包括内柄1、外柄2、旋转杆3、铁锹头4和直角连接杆5，所述外柄2套于内柄1外侧，并通过外柄2外侧的旋紧螺丝8固定在外柄2上，所述外柄2顶端连接可伸缩的加长柄6，外柄2外侧上部设有螺纹9，所述加长柄6内侧设有与外柄2外侧螺纹9相吻合的内螺纹，且外柄2与加长柄6通过外侧螺纹9与内螺纹之间的咬合而固定，所述加长柄6外侧上部套防滑装置10，且防滑装置10为带凸点胶皮套，所述旋转杆3的一端通过转轴7固定在内柄1上，且旋转杆3可绕转轴7向上旋转0～180°，所述旋转杆3另一端嵌入铁锹头4的卡槽中，所述直角连接杆5一端铰接在外柄2上，另一端铰接在旋转杆3上，随着外柄2的提升，旋转杆3和铁锹头4与内柄1之间的夹角逐渐增大；所述内柄1一侧设有内柄凹槽11，且凹槽11上设有若干个螺纹孔12，所述外柄2在内柄凹槽11相对位置设有外柄凹槽13，且外柄凹槽13上设有一个孔洞14，所述旋紧螺丝8依次穿过孔洞14和螺纹孔12进行固定。

本实用新型制造的铁锹为两用型铁锹，既可以当铁锹使用也可以当锄头使用，根据使用者需求的不同，通过调节外柄的高度，使旋转杆、铁锹头与内柄之间呈不同大小的夹角，当夹角较大时可以当铁锹来使用，当夹角较小时则可以当锄头来使用；外柄上端还接有加长柄，可以根据使用者身高的不同调节手柄适宜的长度，方便使用者操作，高矮皆适用，而且在加长柄外部设有防滑装置，增大工具与手部的摩擦，有效防止使用时工具滑落。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
