一种安装在栏杆上的安全花盆的制作方法

本实用新型属于花盆领域，具体涉及一种安装在栏杆上的安全花盆。

背景技术：

随着我国城镇化的不断发展，城市里大量高层建筑拔地而起，这些高楼大厦的家庭只有阳台和少部分靠窗的地方可以得到阳光照射，喜欢种花养草的家庭就只能在阳台内部分地方放置花盆，又由于安全问题不能将花盆放在阳台的栏杆上，这样许多住在高层建筑的家庭就总感到种花养草的地方不够。

技术实现要素：

本实用新型提供一种能够稳定安装在栏杆上的安全花盆,其可以解决现有技术中存在的花盆无法安装在栏杆上或放置在栏杆上的花盆存在倾落隐患等不足。

本实用新型解决上述技术问题的技术方案如下：一种安装在栏杆上的安全花盆，其包括盆体和底座组件，所述盆体通过所述底座组件安装在栏杆上，所述底座组件包括一个水平设置的矩形框体和两个相互平行且竖直设置的T形固定板，所述矩形框体包括四块首尾依次垂直连接以形成矩形的侧板，所述侧板竖直设置，所述矩形框体中相互平行的两个侧板内侧的下边缘分别固定连接有长条形滑轨，所述长条形滑轨水平设置且沿与其相连的所述侧板的长度方向伸展，所述T形固定板由垂直固定连接的上部水平板和下部竖直板构成，所述T形固定板通过其上部水平板的两端挂设在两个所述长条形滑轨之间，所述T形固定板可沿所述长条形滑轨水平滑动，两个所述T形固定板 的下部竖直板的上端连接对应的上部水平板的中部，两个所述T形固定板的下部竖直板的下端相应的设置有竖直方向伸展的腰孔，两个所述T形固定板之间形成供所述栏杆卡入的夹持区，螺栓穿过相应的两个所述腰孔并通过所述螺栓两端的压紧螺母将所述T形固定板夹紧在所述栏杆上，所述T形固定板的上部水平板朝向所述夹持区的侧面上垂直设置有凸块，所述盆体的侧壁上设置有与所述凸块相匹配的卡槽，所述盆体放置在所述矩形框体内，所述盆体的底部压在所述长条形滑轨上，所述T形固定板的上部水平板的所述凸块卡入所述盆体侧壁上的所述卡槽。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述盆体侧壁上设置的卡槽与所述盆体内部不连通。

进一步，所述盆体为圆柱状，所述盆体侧壁上卡槽为沿所述盆体外壁周向的水平环形槽。

进一步，至少有一个所述T形固定板上设置有所述凸块。

进一步，所述T形固定板上的所述凸块的水平截面呈矩形或圆弧形。

进一步，所述T形固定板的上部水平板的两端与所述矩形框体的侧板抵接。

进一步，所述矩形框体的侧板及所述T形固定板的上部水平板的高度为所述盆体高度的1/3到3/4。

进一步，所述盆体的侧壁及底壁上设置有若干通气孔。

本实用新型的有益效果是：矩形框体放置在栏杆的上方，两块T形固定板均可在矩形框体的长条形滑板上滑动，根据栏杆的宽度滑动两块T形固定板至合适宽度，两T形固定板之间形成夹持区，栏杆卡入所述夹持区，螺栓及其两端的压紧螺母可将T形固定板压紧在所述栏杆上，盆体可放置在矩形框体内或矩形框体与两块T形固定板共同形成的区间内，侧板可设置的相对较高，防止盆体倾倒掉落，花盆侧壁上设有卡槽、T形固定板上设置相应 凸起，两者配合使花盆安装在栏杆上更加稳固，不易倾倒掉落。因T形固定板是可在长条形滑轨上滑动的、T形固定板的下部设置有腰孔，所以其具有可调节性，可适用于不同宽度和厚度的栏杆或栅栏，适用性强。

附图说明

图1为本实用新型提供的安全花盆的一种盆体的结构示意图；

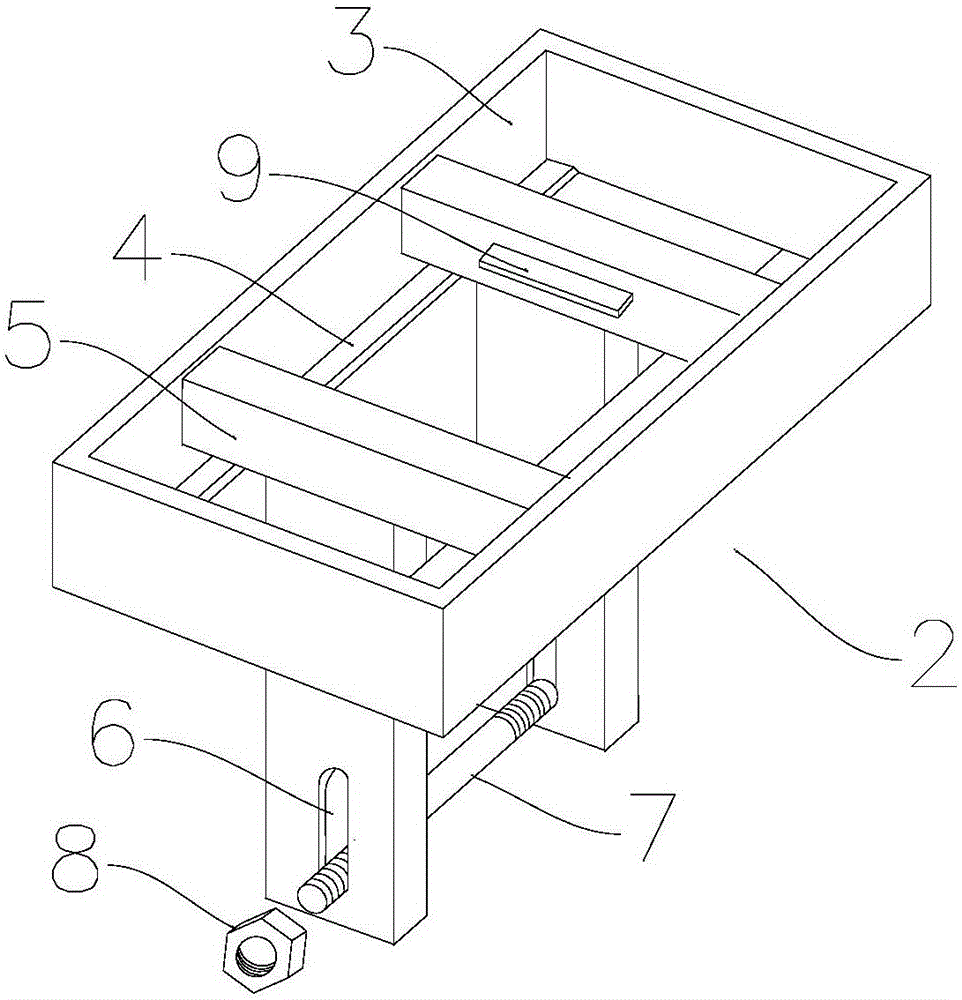

图2为本实用新型提供的安全花盆的一种底座组件的结构示意图；

图3为本实用新型提供的安全花盆的一种T形固定板的结构示意图。

附图中，各标号所代表的部件列表如下：

1.盆体；2.矩形框体；3.侧板；4.长条形滑轨；5.T形固定板；6.腰孔；7.螺栓；8.压紧螺母；9.凸块；10.卡槽；11.通气孔。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1至图3所示，本实用新型提供一种安装在栏杆上的安全花盆，其包括盆体1和底座组件，所述盆体1通过所述底座组件安装在栏杆上，所述底座组件包括一个水平设置的矩形框体2和两个相互平行且竖直设置的T形固定板5，所述矩形框体2包括四块首尾依次垂直连接以形成矩形的侧板3，所述侧板3竖直设置，所述矩形框体2中相互平行的两个侧板3内侧的下边缘分别固定连接有长条形滑轨4，所述长条形滑轨4水平设置且沿与其相连的所述侧板3的长度方向伸展，所述T形固定板5由垂直固定连接的上部水平板和下部竖直板构成，所述T形固定板5通过其上部水平板的两端挂设在两个所述长条形滑轨4之间，所述T形固定板5可沿所述长条形滑轨4水平滑动，两个所述T形固定板5的下部竖直板的上端连接对应的上部水平板的 中部，两个所述T形固定板5的下端相应的设置有竖直方向伸展的腰孔6，两个所述T形固定板5之间形成供所述栏杆卡入的夹持区，螺栓7穿过相应的两个所述腰孔6并通过所述螺栓7两端的压紧螺母8将所述T形固定板5夹紧在所述栏杆上，所述T形固定板5的上部水平板朝向所述夹持区的侧面上垂直设置有凸块9，所述盆体1的侧壁上设置有与所述凸块9相匹配的卡槽10，所述盆体放置在所述矩形框体2内，所述盆体1的底部压在所述长条形滑轨4上，所述T形固定板5的上部水平板的所述凸块9卡入所述盆体1侧壁上的所述卡槽10。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述盆体1侧壁上设置的卡槽10与所述盆体1内部不连通。

进一步，所述盆体1为圆柱状，所述盆体1侧壁上卡槽10为沿所述盆体1外壁周向的水平环形槽。

进一步，至少有一个所述T形固定板5上设置有所述凸块9。

进一步，所述T形固定板5上的所述凸块9的水平截面呈矩形或圆弧形，分别如图1和图3所示。

进一步，所述T形固定板5的上部水平板的两端与所述矩形框体2的侧板3抵接。

进一步，所述矩形框体2的侧板3及所述T形固定板5的上部水平板的高度为所述盆体1高度的1/3到3/4。

进一步，所述盆体1的侧壁及底壁上设置有若干通气孔11。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
