一种多功能智能盆栽装置的制作方法

本实用新型属于盆栽装置领域，更具体地，涉及一种多功能智能盆栽装置。

背景技术：

随着时代的发展，社会经济消费水平不断提高，人们的生活质量也随之提高，对家居绿化的需求也越来越大，大部分人选择在家里或者办公室种植盆栽花卉。通过种植花卉可以放松心情、陶冶情操、净化室内空气等，给人带来绿色生活环境的享受。

然而，一方面，在传统的盆栽中，由于缺乏专业知识，人们对盆栽植物水分的需求情况并不十分了解，往往凭借经验和主观感觉对盆栽进行灌溉，同时，由于人工操作很难精确把握浇水量，经常导致盆栽植物烂根或干枯等情况，这不仅导致浇灌用水的利用率很低，造成大量用水被浪费，而且对盆栽植物的生长十分不利；另一方面，随着人们生活节奏的加快，往往无法及时浇灌和照看盆栽，影响了盆栽的正常生长，经常发生因为不及时浇灌造成盆栽出现枯黄等现象，另当人们出差时，将长时间无法照料盆栽，会将盆栽放置在室内，而室内环境往往缺少光照，很多植物无法健康生长。

因此，为了解决上述问题，需研究设计一种多功能智能盆栽装置，以实现盆栽植物的智能浇水与光照，即使是人们不在家时，也可以达到照看盆栽的目的。

技术实现要素：

针对现有技术的以上缺陷或改进需求，本实用新型提供了一种多功能智能盆栽装置，其中通过对关键组件如蓄水盆、盆栽盒、进水管、LED灯和负离子发生器的结构及其具体设置位置的研究和设计，相应的可实现盆栽植物的智能照看，可自动为植物提供生长所需的水和光，无需人工进行浇水，同时通过负离子发生器可增加室内的负离子浓度，有效净化空气。

为实现上述目的，本实用新型提出了一种多功能智能盆栽装置，包括外壳、蓄水盆、盆栽盒、进水管、LED灯和负离子发生器，其中：

所述蓄水盆设置在所述外壳的内部，其上通过圆形盖板放置所述盆栽盒，该盆栽盒的上方设置有用于密封所述外壳的上盖板，所述进水管设置在所述盆栽盒的一侧，用于向所述蓄水盆中加水，该蓄水盆中的水通过棉绳给所述盆栽盒中的土壤补充水分，所述LED灯通过灯柱设置在所述盆栽盒的另一侧，所述负离子发生器设置在所述灯柱的旁侧。

作为进一步优选的，所述蓄水盆内还设置有水位传感器。

作为进一步优选的，所述外壳底部设置有三角形桁架用于增加底部强度，所述外壳的底面上设有四个半球状的橡胶垫。

作为进一步优选的，所述蓄水盆的盆口设有均匀分布的四个凹槽，用于卡住所述盆栽盒，所述蓄水盆内部设有环状阶梯用于放置所述圆形盖板，所述蓄水盆的底部设有十字凹槽，用于与所述外壳底部的三角形桁架配合以固定该蓄水盆。

作为进一步优选的，所述圆形盖板设有用于放置所述盆栽盒的凸台，该凸台的中部设有用于穿棉绳的第一通孔，所述圆形盖板上还设置有分别用于放置所述进水管和水位传感器的第二通孔和第三通孔，所述圆形盖板的侧面均匀分布有四个圆弧状凸台用于与蓄水盆内壁紧密接触，以固定该圆形盖板。

作为进一步优选的，所述第一通孔的半径小于所述盆栽盒底部出水孔的半径，以防止盆栽盒中的土壤进入蓄水盆中。

作为进一步优选的，所述灯柱通过收缩装置进行高度的调节，该收缩装置上部的内部设有三个不同高度的环状凹槽，所述灯柱位于收缩装置内部的侧壁上设有与所述环状凹槽配合的弹簧弹珠。

作为进一步优选的，所述LED灯上设有摄像头用于拍摄植物。

总体而言，通过本实用新型所构思的以上技术方案与现有技术相比，主要具备以下的技术优点：

1.本实用新型通过研究设计包括蓄水盆、盆栽盒、LED灯和负离子发生器的多功能盆栽装置，该装置集补水加水功能、补光功能、负离子生成功能等多个功能为一体，具有结构简单，功能齐全，使用方便等优点。

2.本实用新型蓄水池中的水通过棉绳给土壤补充水分，从而达到自动补水的效果，通过设置的收缩装置调节LED灯的位置和高度，可达到对植物最佳的补光效果，通过灯柱旁侧设有的负离子发生器，可发射负离子，以增加室内的负离子浓度，净化空气。

3.本实用新型的外壳内部的底面上设有三角形桁架，可有效增加盆栽装置底部的强度，外壳外部的底面上设有四个半球状的橡胶垫，可实现整个盆栽装置的平稳放置。

4.本实用新型蓄水盆的盆口设有均匀分布的四个凹槽，可实现盆栽盒的有效固定，蓄水盆内部设有环状阶梯，可实现圆形盖板的可靠放置，蓄水盆的底部设有十字凹槽，以使蓄水盆与外壳上的三角形桁架实现完美配合，从而稳定的固定蓄水盆。

5.本实用新型圆形盖板上设置的用于穿棉绳的通孔的半径设计成小于盆栽盒底部出水孔的半径，可有效防止土壤进入蓄水盆，圆形盖板的侧面均匀分布有四个圆弧状凸台，可使圆形盖板与蓄水盆内壁紧密接触，以实现对圆形盖板位置的固定。

6.本实用新型LED灯上还设有可对植物进行拍照的摄像头，摄像头实时拍摄的图片可通过网络传递给用户，用户通过图片即可实时了解植物的生长状态。

附图说明

图1是本实用新型实施例提供的一种多功能智能盆栽装置的总体示意图；

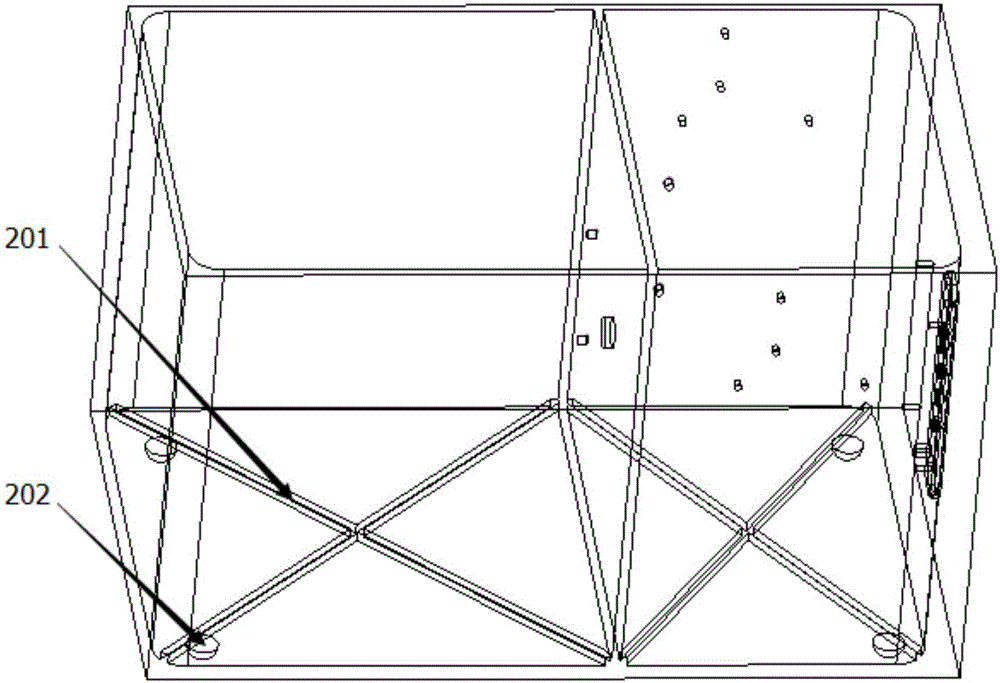

图2是本实用新型实施例提供的外壳的结构示意图；

图3是本实用新型实施例提供的蓄水盆的结构示意图；

图4是本实用新型实施例提供的圆形盖板的结构示意图；

图5是本实用新型实施例提供的灯柱收缩装置的结构示意图；

图6是本实用新型实施例提供的摄像头安装位置示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。此外，下面所描述的本实用新型各个实施方式中所涉及到的技术特征只要彼此之间未构成冲突就可以相互组合。

如图1所示，本实用新型实施例提供的一种多功能智能盆栽装置，该盆栽包括外壳114、蓄水盆105、盆栽盒102、进水管103、LED灯109和负离子发生器110，其中，外壳114作为盛放容器，其用于布置安装蓄水盆105、盆栽盒102、进水管103、LED灯109和负离子发生器110，蓄水盆105用于储存植物所需的水分，盆栽盒102用于栽培植物，进水管103用于向蓄水盆105中加水，以为植物提供所需的水，LED灯109为植物提供光照，满足植物光合作用所需的光，负离子发生器110用于发射负离子，以增加室内的负离子浓度，净化空气。通过上述各个部件的相互配合，可实现盆栽植物的智能照看，具有功能齐全，使用方便等优点。

下面将对各个部件逐一进行更为具体的说明。

如图2所示，外壳114用于安装放置其他部件，其内部的底面上设置有三角形桁架201用于增加外壳的底部强度，其外部的底面上设有四个半球状的橡胶垫202，以保证整个盆栽装置的平稳放置，外壳114的上部设置有用于密封外壳的上盖板101。

如图1所示，蓄水盆105设置在外壳114的内部，具体设置在外壳114内部的左侧，其上通过圆形盖板104放置有盆栽盒102，其内设置有水位传感器107，用户可以根据水位传感器来判断是否需要通过进水管往蓄水盆中加水以及是否加满。具体的，如图3所示，蓄水盆105的盆口设有均匀分布的四个凹槽301，用于卡住盆栽盒102，蓄水盆105内部设有环状阶梯302用于放置圆形盖板104，蓄水盆105的底部设有十字凹槽303，用于与外壳114内部底面上的三角形桁架201配合以固定该蓄水盆105。

如图4所示，圆形盖板104设有用于放置盆栽盒102的凸台401，该凸台401的中部设有用于穿棉绳106的第一通孔402，通过该棉绳106将蓄水盆中的水补给至盆栽盒102中的土壤，以为土壤补充水分，该第一通孔402的半径小于盆栽盒102底部出水孔的半径，以防止盆栽盒102中的土壤进入蓄水盆105中。另，圆形盖板104上还设置有用于放置进水管103的第二通孔403和用于放置水位传感器107的第三通孔404，第二通孔403、第三通孔404和第一通孔402在同一直线上，圆形盖板104的侧面均匀分布有四个圆弧状凸台405，该圆弧状凸台405用于与蓄水盆105的内壁紧密接触，以固定该圆形盖板104的位置。

如图1所示，进水管103设置在盆栽盒102的一侧，用于向蓄水盆105中加水，该水通过棉绳106给盆栽盒102中的土壤补充水分；LED灯109通过灯柱108设置在盆栽盒102的另一侧，用户可以根据实际情况来调节LED灯的位置和高度，以达到对植物最佳的补光效果，负离子发生器110设置在灯柱108的旁侧，用于发射负离子。

具体的，如图5所示，灯柱108通过收缩装置113进行高度的调节，通过灯柱108高度的调节，可调节LED灯109的位置和高度，该收缩装置113上部的内部设有三个不同高度的环状凹槽501，用于调节灯柱108的高度，灯柱108位于收缩装置内部的侧壁上设有与环状凹槽501配合的弹簧弹珠(未画出)，当弹簧弹珠经过环状凹槽501时会弹出卡在环状凹槽里面以固定灯柱108。

如图6所示，LED灯109上设有摄像头601用于拍摄植物，拍摄的植物图片可通过网络传递给用户以使用户实时了解植物的生长状况，进而通过远程控制来管理植物。

为了显示各个部件的工作状态，本实用新型的盆栽装置还设置有电路板11，该电路板11分别与水位传感器107、LED灯109、负离子发生器110和进水管103等部件相连，其上设置有一系列指示灯112，用于显示水位传感器107、LED灯109、负离子发生器110和进水管103部件的状态。具体的，用户可以根据水位传感器控制的信号指示灯显示的信息，来判断是否需要通过进水管往蓄水盆中加水以及是否加满，用户可以通过手机APP远程拍摄的图片来了解植物的生长状况，进而通过电路板控制各个部件的工作状态来管理盆栽。
